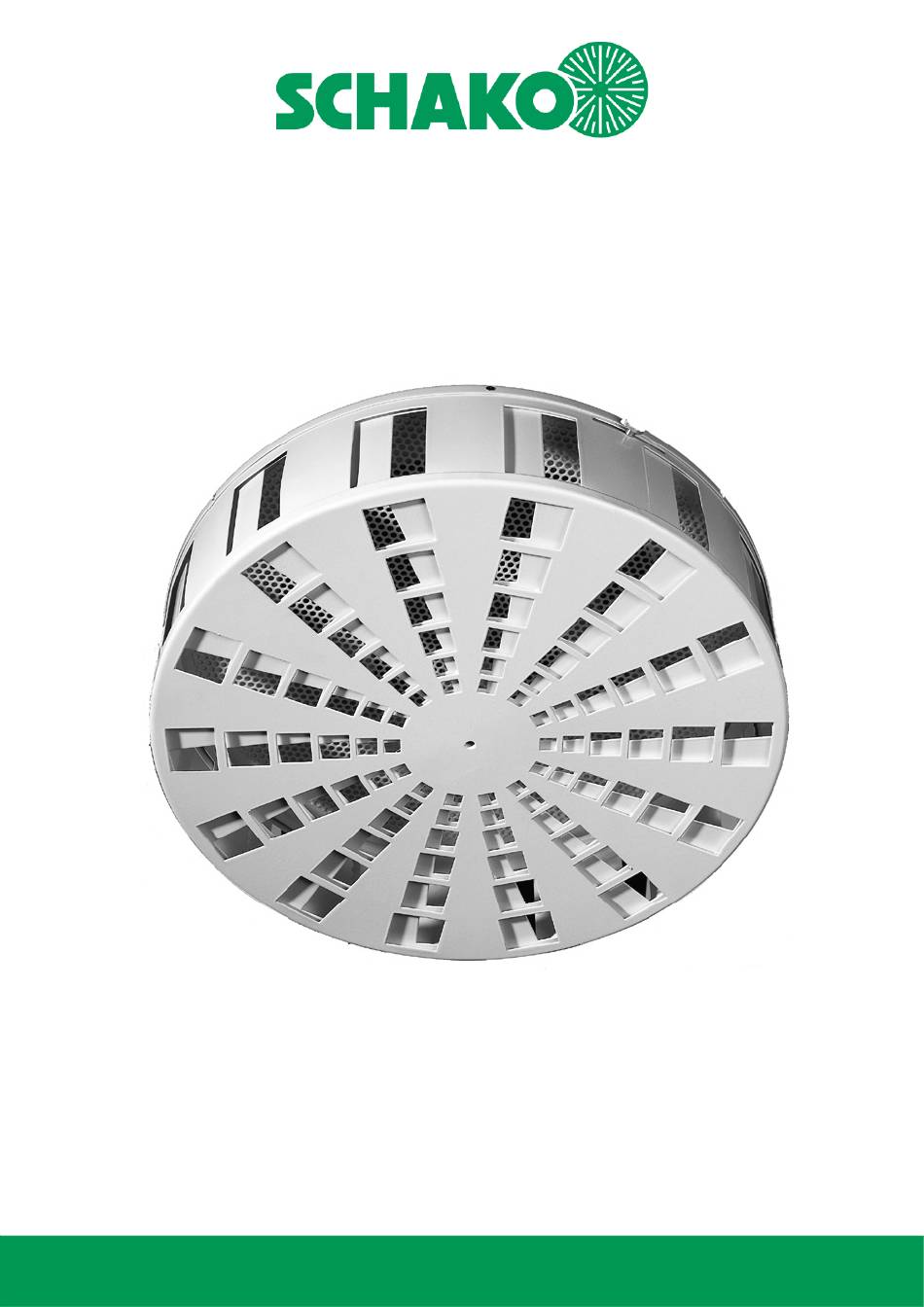

- Seite 1 Zusatzbetriebsanleitung nach ATEX 2014/34/EU Ideal-Komfort-Auslass IKA Ferdinand Schad KG Steigstraße 25-27 D-78600 Kolbingen Telefon +49 (0) 74 63 - 980 - 0 Telefax +49 (0) 74 63 - 980 - 200 info@schako.de schako.com...
-
Seite 2: Inhaltsverzeichnis
Zusatzbetriebsanleitung nach ATEX 2014/34/EU für Ideal-Komfort-Auslass IKA Inhalt Allgemeine Bedingungen ........................3 Allgemeine Beschreibung und Anleitung ............................ 3 Personalqualifikation und -schulung ............................3 Sicherheitsbewusstes Arbeiten ..............................3 Bestimmungsgemäße Verwendung ............................3 Anlieferung und Lagerung ................................3 Montagehinweis ..................................3 Wartung ..................................... 3 Gefahr bei Nichtbeachtung der Sicherheitshinweise ........................ -
Seite 3: Allgemeine Bedingungen
Beim Austausch von Ersatzteilen dürfen nur Originalersatzteile 2 sowie der Kategorie III, Zone 21, 22 konzipiert. von SCHAKO verwendet werden. Für Schäden, die aufgrund der Diese Geräte sind nicht geeignet für den Einsatz in nicht Verwendung von nicht originalen Ersatzteilen entstehen, ist jede Haftung und Gewährleistung seitens der Fa. -
Seite 4: Beschreibung
Aufheizzeiten zu erreichen. Die Zonen 1 und 2 stehen für den Anwendungsbereich mit Ga- Der Luftauslass Typ IKA mit manueller Verstellung erfüllt diese sen, die Zonen 21 und 22 stehen für den Anwendungsbereich beiden Anforderungen optimal. Der Heiz- und Kühlfall werden mit Stäuben. -
Seite 5: Ausführungen Und Abmessungen
Zusatzbetriebsanleitung nach ATEX 2014/34/EU für Ideal-Komfort-Auslass IKA Ausführungen und Abmessungen Abmessungen Lieferbare Größen øA ød innen Erdung innen Durch eine seitlich angebrachte Stellschraube ist der innere Aus- lasskorb arretiert. Werkseitig wird der Auslass für horizontale Aus- blasrichtung eingestellt. Ein nachträgliches Verstellen ist möglich. - Seite 6 Zusatzbetriebsanleitung nach ATEX 2014/34/EU für Ideal-Komfort-Auslass IKA Drosseleinrichtung (-DV1/-DV3) Drosselelement Anschluss Wickelfalzrohr Draufsicht ohne Gummilippendichtung (-DV1) mit Gummilippendichtung (-DV3) EL =Einstecklänge Einzelheit V außen außen (-DV1) Drosseleinrichtung (-DV2) Anschluss Formstücke nach DIN 24147 (z.B.: T-Stück, Bogen usw.) Einzelheit U innen...
-
Seite 7: Hinweis Zur Montage Und Inbetriebnahme
Der Ideal-Komfort-Auslass ist elektrisch leitfähig mit dem Lüf- tungskanalnetz zu verbinden. Um Gefahren durch statische Aufladungen zu verhindern, muss der IKA an den dafür vorgesehenen Erdungsanschluss mit dem AKR verbunden werden. Der AKR ist an dem bauseitigem Po- tentialausgleich anzuschließen. - Seite 8 Zusatzbetriebsanleitung nach ATEX 2014/34/EU für Ideal-Komfort-Auslass IKA Typenbezeichnung Stand: 22.06.2021 Z02/11 - 8 Konstruktionsänderungen vorbehalten. Rücknahme nicht möglich!
-
Seite 9: Konformitätsbescheinigung
Zusatzbetriebsanleitung nach ATEX 2014/34/EU für Ideal-Komfort-Auslass IKA Konformitätsbescheinigung Stand: 22.06.2021 Z02/11 - 9 Konstruktionsänderungen vorbehalten. Rücknahme nicht möglich! - Seite 10 Zusatzbetriebsanleitung nach ATEX 2014/34/EU für Ideal-Komfort-Auslass IKA Stand: 22.06.2021 Z02/11 - 10 Konstruktionsänderungen vorbehalten. Rücknahme nicht möglich!
