Beispiele zur Anzahl und Positionierung:
Haltelaschenanzahl je BKA-EN Seitenabmessung [mm]
1 Haltelasche/Seite
2 Haltelaschen/Seite
3 Haltelaschen/Seite

Tabelle 5: Haltelaschenanzahl je Seite beim ER-A1

200
x
200
870
x
800

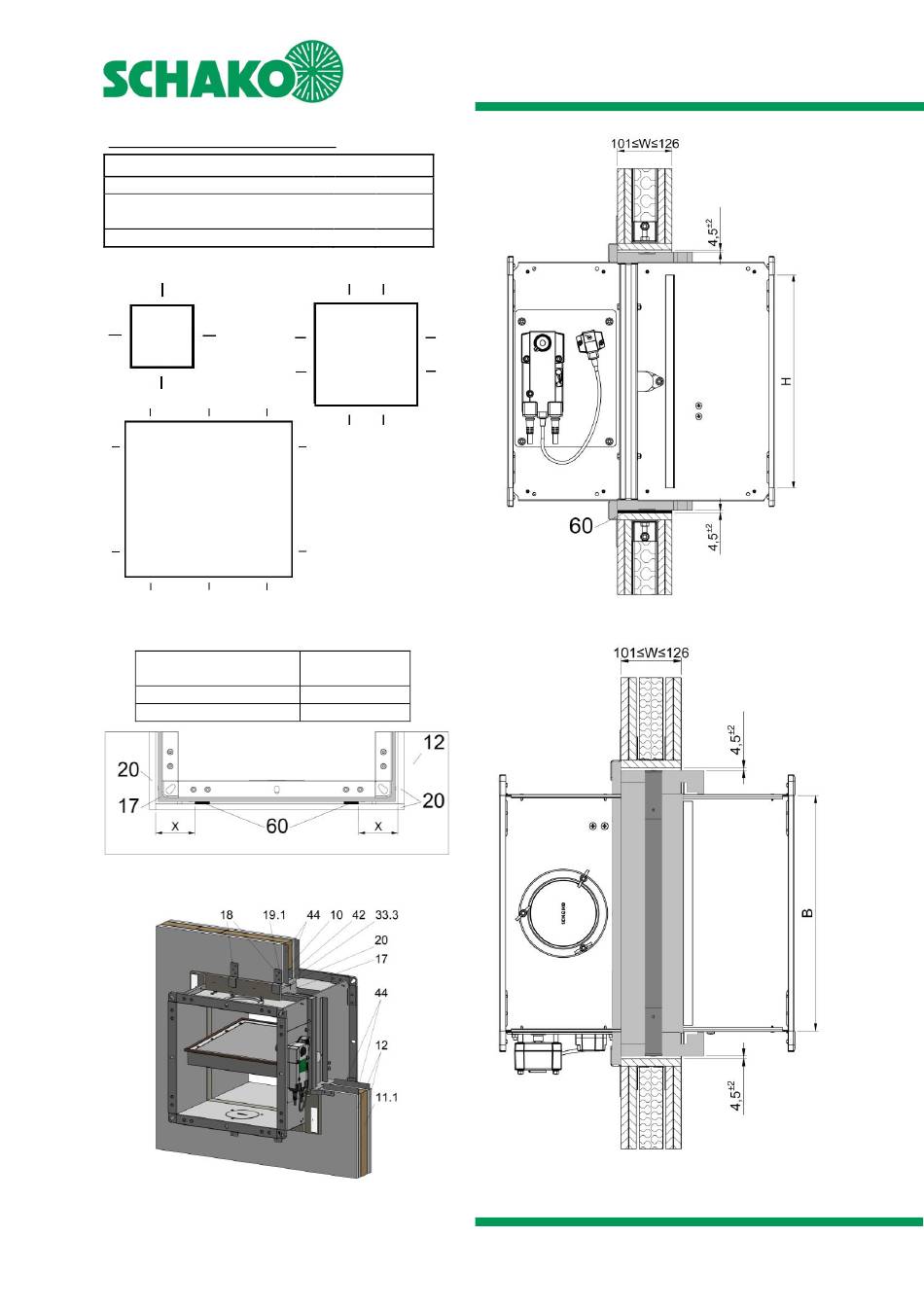

Abbildung 82: Beispiele zur Anzahl und Positionierung der

Haltelaschen beim Einbaurahmen Typ ER-A1
BKA-EN Seitenabmessung
[mm]
≤ 500
> 500

Abbildung 83: BKA-EN mit Einbaurahmen Typ ER-A1 und

dargestellter Positionierung der Blechstreifenpakete (NBS)

Abbildung 84: BKA-EN mit Einbaurahmen Typ ER-A1 in

leichter Trennwand mit Stahlblecheinlage
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
< 400
≥ 400 bis
≤ 865
> 865
400
x
400
Abbildung 85: Trockeneinbau mit Einbaurahmen Typ ER-A1 in
leichte Trennwand mit Stahlblecheinlage (F90) W ≤ 126 mm
Abstandsmaß x
[mm]
≈ 80
≈ 140
Abbildung 86: Trockeneinbau mit Einbaurahmen Typ ER-A1 in
leichte Trennwand mit Stahlblecheinlage (F90) W ≤ 126 mm
