Um Beschädigungen bei der Montage des Einbaurahmens Typ
ERA2 an den Bauteilen zu vermeiden, muss eine geeignete
Unterlage (z.B. Karton, Palette etc.) verwendet werden, auf
der die Brandschutzklappe bei der Montage gestellt wird.
Sämtliche zur Verschraubung benötigten Bohrungen sind
werkseitig am Einbaurahmen Typ ERA2 vorhanden, es müs-
sen keine weiteren Bohrungen mehr vorgesehen werden.
Der Einbaurahmen Typ ERA2 darf nicht direkt mit dem Ge-
häuse der Brandschutzklappe verschraubt werden.
Anbauablauf
Die Brandschutzklappe auf den Flansch der Bedienseite (BS)
stellen.
Umlaufend um das Gehäuse der BKA-EN (Pos. 1) werden ent-
sprechend der Abbildung 131 die beiden B- sowie H-Teile
(Pos 57.1 - 57.4) positioniert.
Anschließend werden diese im Eckbereich mit den mitgelie-
ferten Eckwinkeln (Pos. 57.6) und den zugehörigen Senk-
kopfschrauben (Pos. 57.5) untereinander verschraubt.
Anbausatz Typ AS-E1

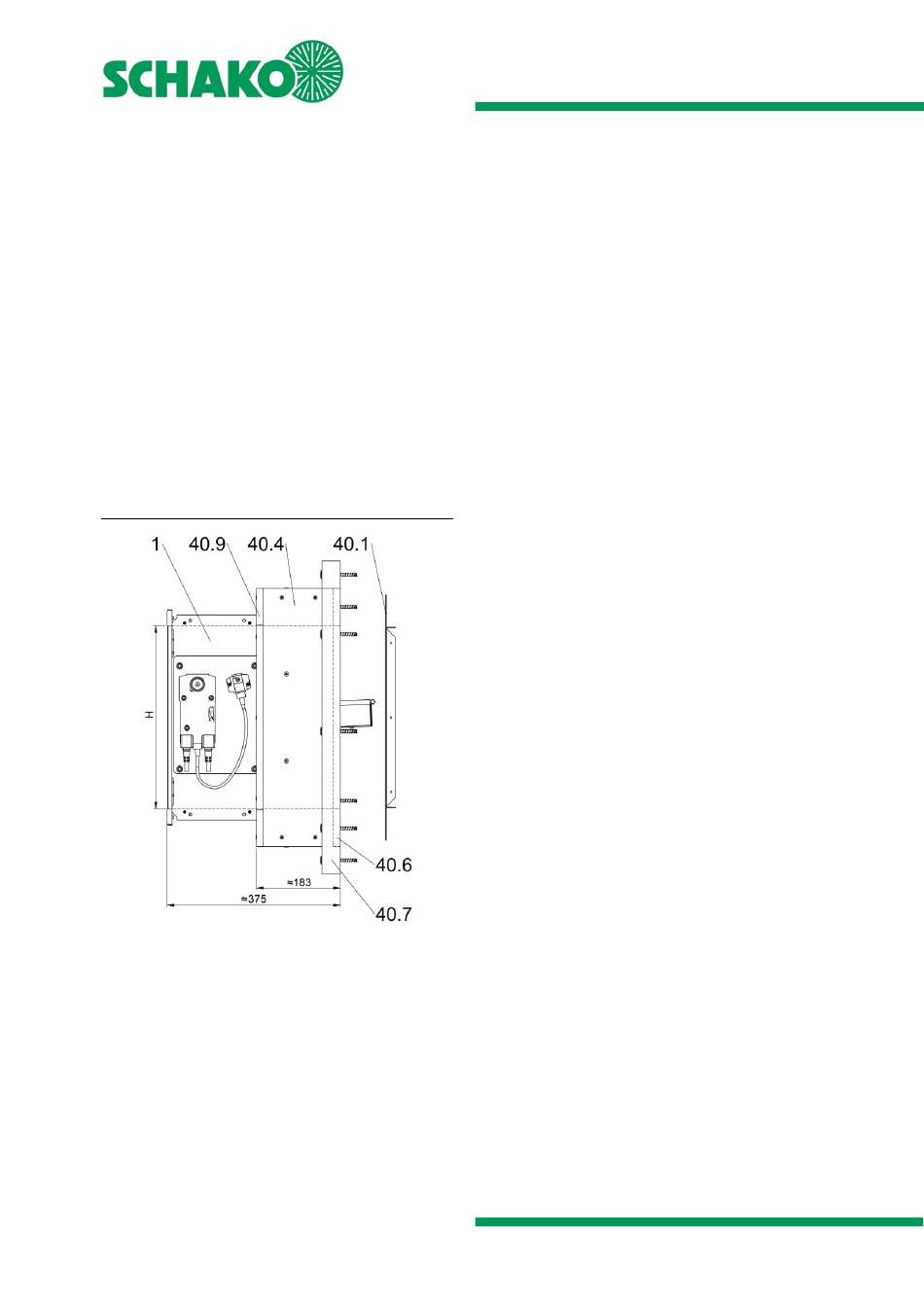

Abbildung 132: BKA-EN mit Anbausatz Typ AS-E1 (Seitenan-
sicht)
1 Brandschutzklappe BKA-EN (L=375)
40.1 Anschlussblech (Stahlblechrahmen)
40.4 Rahmen aus Silikatbauplatten
40.6 Mineralwollestreifen
40.7 Kranz aus Silikatbauplatten
40.9 Sichtblende
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Anbauteile
Verwendungszweck:
Zum Einbau der BKA-EN (L=375) direkt an massiven
Wänden.
Bei der BKA-Ü ist der Trockeneinbau mit Anbausatz Typ
AS-E1 nicht zulässig.
Die mitgelieferten Wandbefestigungsmittel, sind geeignet
für massive Wände (Beton ≥ C20/25), bei abweichenden
Wänden sind bauseitig geeignete Befestigungsmittel
bereitzustellen.
Anbausatz Typ AS-E1 aus Silikatbauplatten, Sichtblende und
Anschlussblech inkl. Befestigungsmaterial sowie Mine-
ralwollestreifen, wird lose als Bausatz geliefert und ist bau-
seitig zu montieren.
