2. Auslöseeinrichtung Federrücklaufantrieb
2.1 Sichtprüfung
o
Brandschutzklappe auf Beschädigungen und Ver-
schmutzungen überprüfen.
o
Notwendige Reinigungsarbeiten mit geeigneten Mit-
teln durchführen.
2.2 Thermoelektrische Auslösung – Brandschutzklappe
schließen
o
Taster/Schalter (Pos. 30) an der thermoelektrischen
Auslöseeinrichtung (Pos. 31) betätigen. Durch Unter-
brechen der Speisespannung wird die Klappe mittels
Federenergie in die Sicherheitsstellung (Stellung
„ZU") zurückgedreht.
o
Taster/Schalter ist bis zum Erreichen der Stellung
„ZU" zu betätigen.
o
Nachdem der Taster/Schalter nicht mehr betätigt
wird, muss der Antrieb die Klappe wieder in Betriebs-
stellung (Stellung „AUF") zurück.
2.3 Wechsel der thermoelektrischen Auslöseeinrichtung (bei
Bedarf)

Der Austausch erfolgt über das Herausschrauben der
beiden Schrauben an der thermoelektrischen
Auslöseeinrichtung (Pos. 31).
Thermoelektrische Auslöseeinrichtung von der
Antriebseinrichtung
Innentemperatursicherung (Pos. 32) von der
thermoelektrischen Auslöseeinrichtung abziehen
und durch
Innentemperatursicherung
Thermoelektrische Auslöseeinrichtung wieder auf
Antriebseinrichtung anschrauben.

Abschließend ist eine Funktionsüberprüfung durch-
zuführen.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
entfernen. Kanal-
eine neue Kanal-
(ZBAT...) ersetzen.
Brandschutzklappe BKA-EN
Technische Dokumentation
Inbetriebnahme, Instandhaltung BKA-EN
BKA-EN mit Federrücklaufantrieb

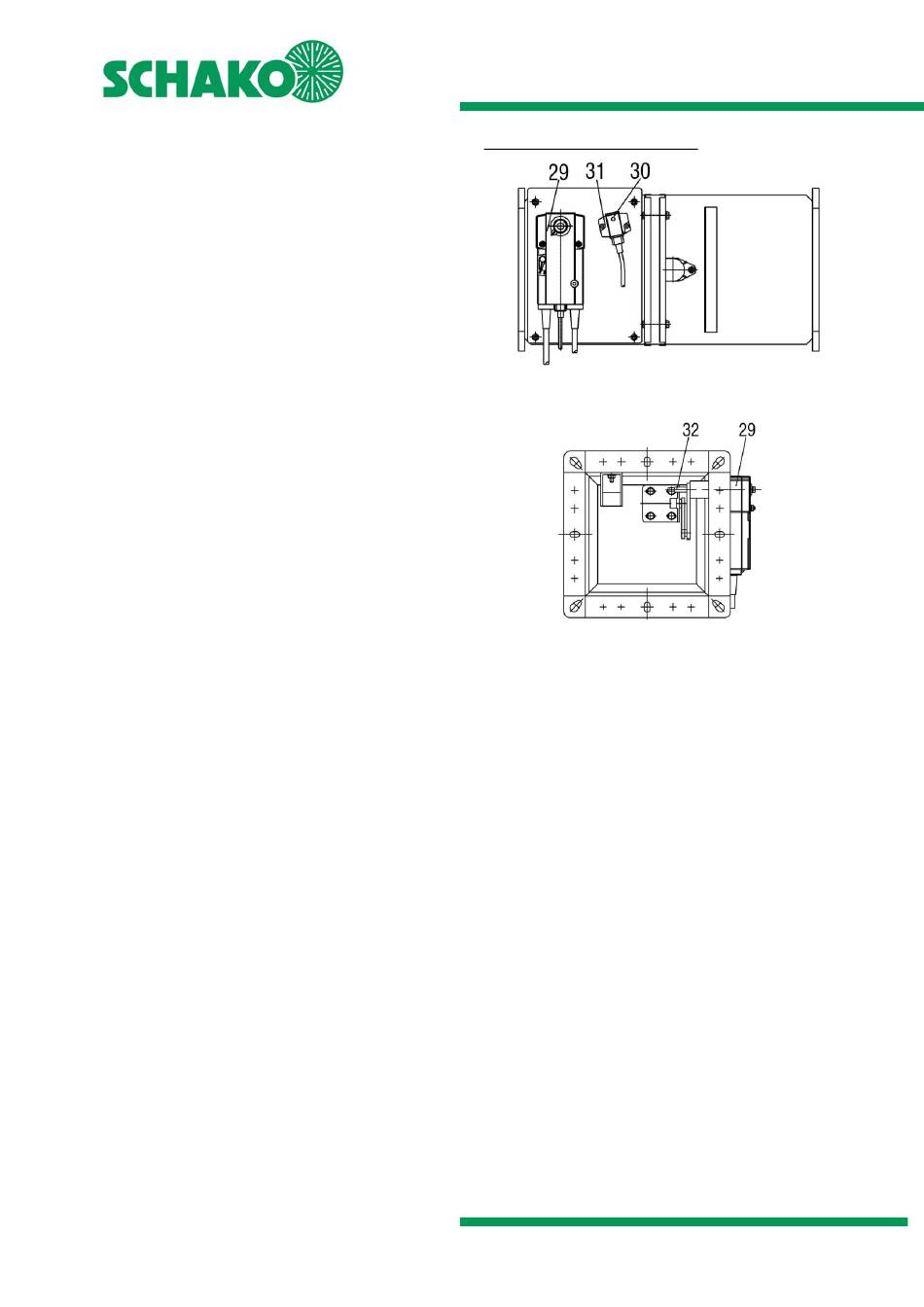

Abbildung 136: Seitenansicht BKA-EN (Federrücklaufantrieb)
Abbildung 137: Vorderansicht BKA-EN (Federrücklaufantrieb)
