ANBAUTEILE

Flexibler Stutzen Typ FS
Potentialausgleich

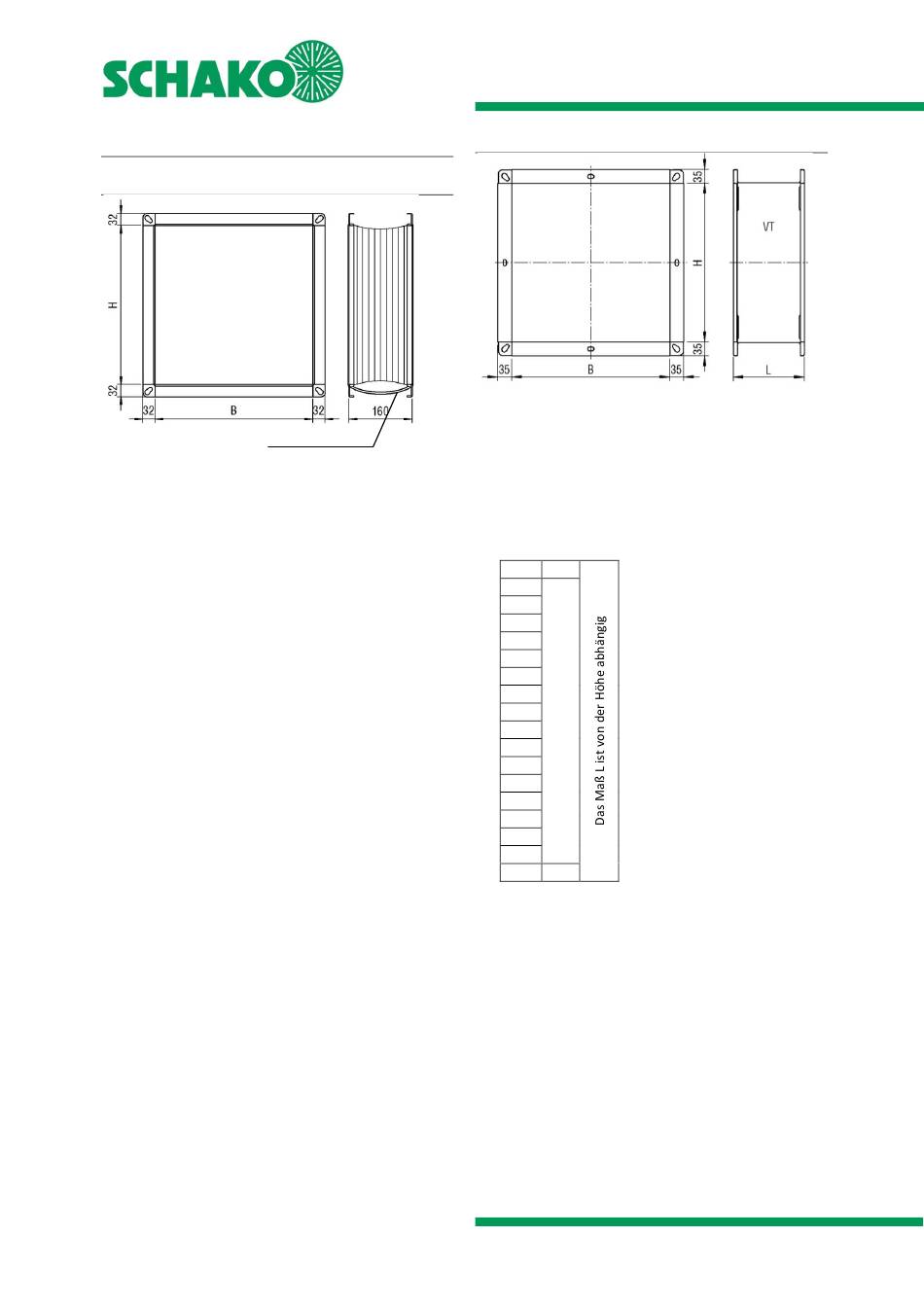

Abbildung 124: Flexibler Stutzen Typ FS

 Lüftungsleitungen dürfen infolge thermischer Ausdehnun-
gen (Brandfall) keine erheblichen Kräfte auf Wände, Stützen
bzw. Decken und somit auch auf Brandschutzklappen ausü-
ben. Entsprechende Kompensationsmaßnahmen, wie z.B.
die Anordnung von flexiblen Stutzen (SCHAKO Typ FS) oder
geeignete Leitungsverlegung (Leitungswinkel und -verzie-
hungen) sind nach Bedarf vorzusehen. Alternativ können
auch flexible Lüftungsleitungen angeschlossen werden. Na-
tionale Vorgaben sind zu beachten und umzusetzen.
 Flexibler Stutzen bestehend aus profilierten Anschlussflan-
schen (Stahlblech -verzinkt-) mit elastischem Zwischenstück
aus -beidseitig- PVC-beschichtetem Polyestergewebe, nor-
mal entflammbar nach EN 13501-1, mit verschweißten
Dichtlippen (Dichtheitsklasse C nach EN 13180 / EN 1507;
Temperaturbeständig von -20°C bis 80°C).
 Die Montage der Stutzen kann auch direkt an der Klappe
ausgeführt werden. Bei der Montage ist generell der Klap-
penblattfreilauf zu berücksichtigen. Montagebedingt kann
es zu einer Reduzierung des freien Querschnitts kommen.
 Erforderlicher Potentialausgleich ist bauseitig nach VDE-
Bestimmungen auszuführen. Hierfür sind z.B. werkseitige
Bohrungen an der Anbauplatte der BKA-EN zu verwenden,
hierbei ist darauf zu achten, dass die Funktion der
Brandschutzklappe nicht beeinträchtigt wird. Alternativ
kann der Potentialausgleich am Flansch der BKA-EN
angebracht werden. Mechanische Beanspruchungen auf die
Brandschutzklappen dürfen in keinem Fall auftreten,
ebenso sind bauseitige Bohrungen im BSK-Gehäuse nicht
zulässig.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
(bauseitig)
Brandschutzklappe BKA-EN
Technische Dokumentation
Anbauteile
Verlängerungsteil Typ VT
Abbildung 125: Verlängerungsteil Typ VT
 Verwendungszweck:
bei großen Wand-/Deckendicken; zur Einhaltung des Min-
destabstandes a = 50 mm zu geöffnetem Klappenblatt bei
min
Anbau von Abschluss-Schutzgitter Typ ASG, flexiblen Stut-
zen Typ FS oder Rohranschlussstutzen Typ RS
 Verlängerungsteil aus profiliertem Stahlblech mit An-
schlussflanschen
H L
200
225
250
275
300
325
350
375
180
400
450
500
550
600
650
700
750
800 210
Tabelle 17: Länge des Verlängerungsteils Typ VT in
Abhängigkeit der Brandschutzklappenhöhe
