Montagehinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig je 1-mal
vernieten, vercrimpen oder verschrauben. Diese Verbindungen
dienen der reinen Montagebefestigung der einzelnen Metallprofile.

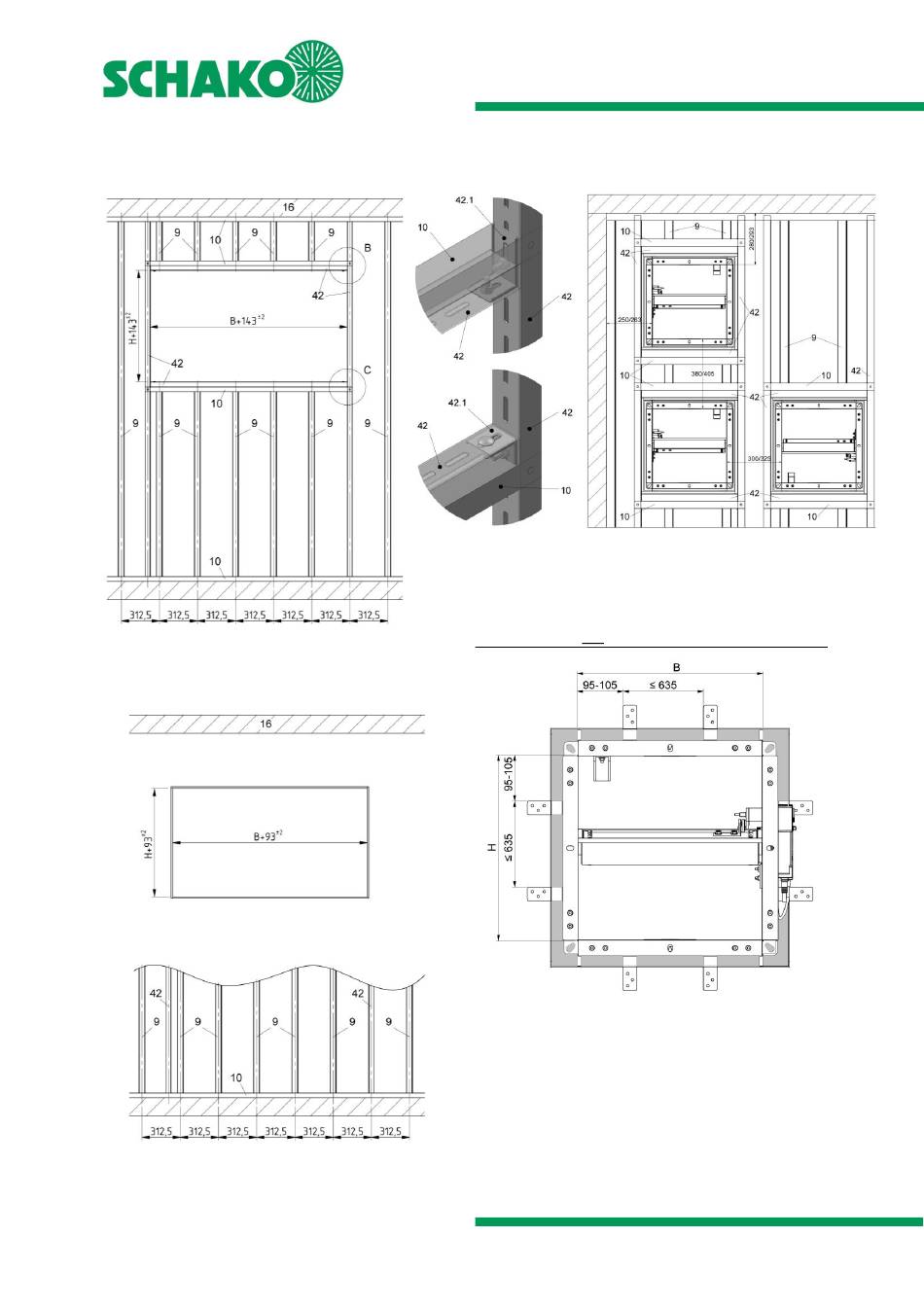

Abbildung 78: Metallständerwerk (Stahlblecheinlage) mit
erforderlichen Auswechslungen bei W > 126 mm und um-
laufend 2 Lagen Laibung (2x12,5 mm) für BKA-EN mit Ein-
baurahmen Typ ER-A1
Abbildung 79: Darstellung des lichten Einbaumaßes zum
Einbau BKA-EN mit Einbaurahmen ER-A1
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Einzelheit B
Einzelheit C
Abbildung 80: Einzelheit B und C - Metallständerauswechs-
lung (UW-, UA-Profil) und Abstandsangaben
Trockeneinbau (mit Einbaurahmen Typ ER-A1)
Abbildung 81: BKA-EN mit Einbaurahmen Typ ER-A1 und
dargestellten Haltelaschen (gezeichnet B x H 400 x 400 mm)
