EINBAU IN LEICHTE TRENNWÄNDE MIT
METALLSTÄNDERWERK
Allgemeiner Montagehinweis
Metallständer- und Wechselprofile sind beidseitig im Überlap-
pungsbereich je mindestens 1-mal zu vernieten, crimpen oder
verschrauben (z.B. Blindnieten Durchmesser 4-5 mm, crimpen
oder Schnellbauschrauben TN3,5x25 oder vgl. Blechschrauben).

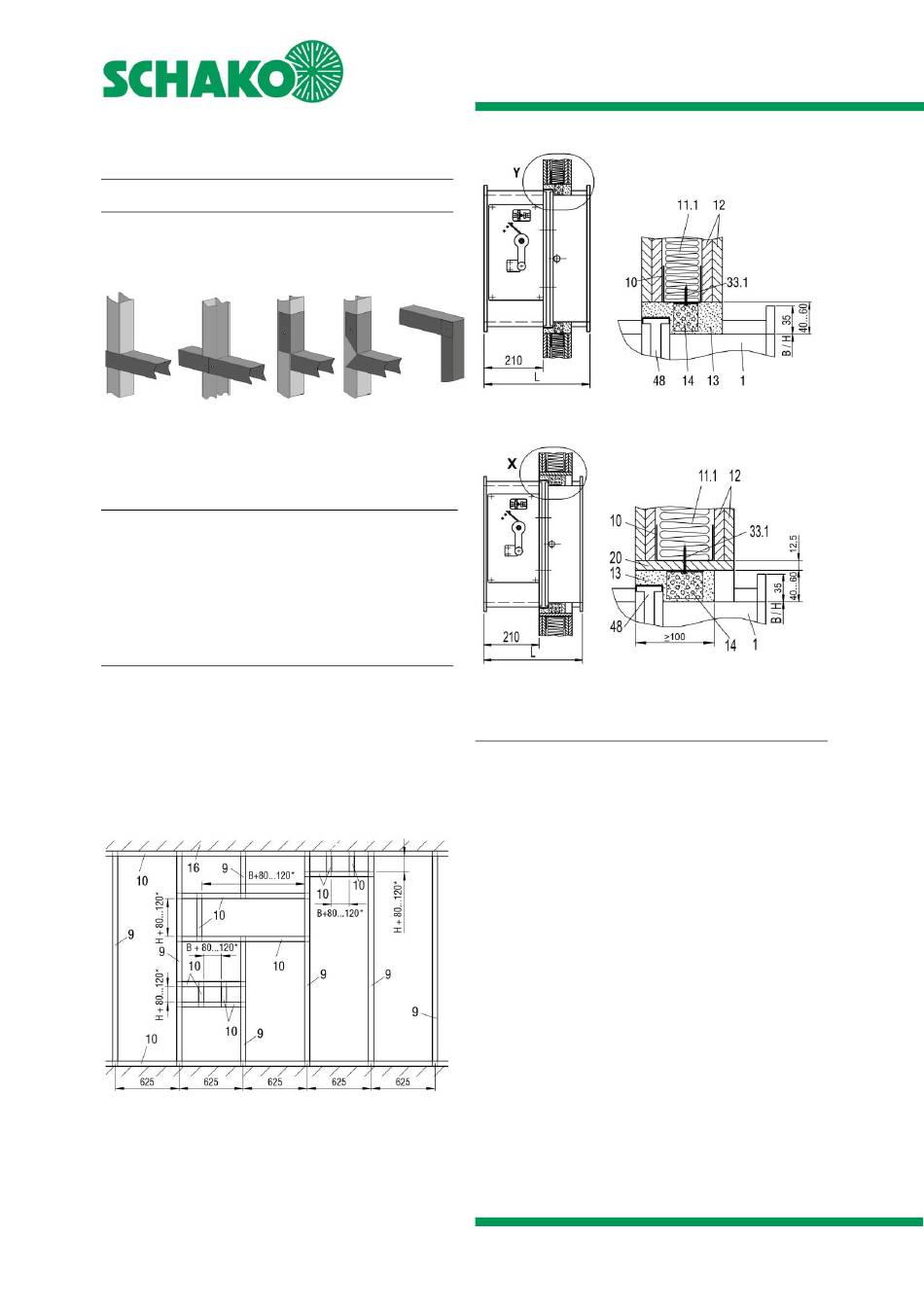

Abbildung 41: Beispielhafte Ausführungen des Überlap-
pungsbereichs
LEICHTE TRENNWÄNDE MIT BEIDSEITIGER
BEPLANKUNG UND WANDDICKE W ≥ 100 MM
 Einbau in leichte Trennwände mit Metallständerwerk und
beidseitiger Beplankung (gipsgebundene Plattenbaustoffe;
Wanddicke ≥ 100 mm).
 Bauseitige Einbau- und Montagehilfen müssen rückgebaut
werden.
Nasseinbau einer Brandschutzklappe, vollstän-
dige Ausmörtelung
 Für jede Brandschutzklappe ist eine eigene Einbauöffnung
vorzusehen.
 Mindestabstand der Brandschutzklappen zueinander muss
mindestens 200 mm betragen.
 Der Mindestabstand zu benachbarten Bauteilen beträgt
(konstruktionsbedingt) min. 90 mm zur Wand und min. 80
mm zur Decke. Der tatsächliche Mindestabstand kann
geringfügig von den zuvor
abweichen und ist in Abhängigkeit der Wandanschlussart
auszuführen und anzupassen.
Abbildung 42: Metallständerwerk mit erforderlichen Aus-
wechslungen für Nasseinbau (Maßangaben ohne Laibung)
*Bei Verwendung einer Laibung (Pos. 20; umlaufend 12,5 mm)
sind die Öffnungsmaße (s. Abbildung 42) um 25 mm zu vergrö-
ßern.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Schnittansicht in leichte Trennwand ohne Laibung
Schnittansicht in leichte Trennwand mit Laibung

Abbildung 43: Nasseinbau in leichte Trennwand

Einbauablauf
 Metallständerwerk und Wand gemäß den Angaben des
genannten Abständen
 Aussparung für den Nasseinbau der BKA-EN (Pos. 1)
 Ab B>800 mm (bei waagrechter Klappenblattachse) sind an
 BKA-EN in die Aussparung der Wand einsetzen (Bedienseite
 Einbringen von Mörtel (Pos. 13) in den 40 - 60 mm breiten
Stand: 2026-01-08 | Seite 24
Einzelheit Y
Einzelheit X
Wandherstellers herstellen
entsprechend der Abbildung 42 vorsehen.
vorsehen
den beiden B-Seiten der Wechselprofile je 2 Stück gebogene
Lochbleche (t ≥ 0,5mm; Breite x Länge = 40 x 70 mm), als
Mörtelanker (Pos. 14) zu befestigen. Diese sind mittig der
Wand an die Metallprofile mit je einer Schnellbauschraube
anzuschrauben.
- Einbaumaß 210 mm beachten). Umlaufender Ringspalt
zwischen Wand und BKA-EN gleichmäßig ausmitteln.
Montage der BKA-EN unter
Montageabhängungen etc.
umlaufenden Spalt zwischen dem Gehäuse der BKA-EN und
den umlaufenden Metallprofilen (Pos. 10). Sofern
Laibungen (Pos. 20) verwendet werden, ist eine
Mörtelbetttiefe von 100 mm ausreichend. Bei der
Verwendung von Laibungen sind die Auswechslungen in
Bezug auf das Einbauöffnungsmaß anzupassen.
und Auswechslungen
Zuhilfenahme von
