BRANDSCHUTZKLAPPE ABHÄNGUNG
Allgemein
Bei folgenden Einbausituationen sind die Brandschutzklappen
bauseitig abzuhängen:
•
Trockeneinbau entfernt von massiven Wänden mit
Einbaurahmen ERA2
•
Trockeneinbau mit Weichschott
Bei Trockeneinbau entfernt von massiven Wänden mit Ein-
baurahmen ERA2 sind folgende Abhängungen im unmittel-
baren Bereich der Brandschutzklappe vorzusehen (siehe Ab-
bildung 97):
•
2 Gewindestangen M12 je Brandschutzklappe B X
H ≤ 1000 x 500
•
2 Gewindestangen M16 je Brandschutzklappe B X
H > 1000 x 500
Die Abhängungen der feuerwiderstandsfähigen Lüftungslei-
tung L90 an sich sind nach Promat®-Handbuch, Konstruktion
478, in der aktuellen Fassung, auszuführen. Dasselbe gilt für
die Bekleidungen der oben genannten Abhängungen im un-
mittelbaren Bereich der Brandschutzklappe und jene der
feuerwiderstandfähigen Lüftungsleitung.
Bei Trockeneinbau mit Weichschott sind 4 Gewindestangen
M10 je Brandschutzklappe vorzusehen. Gewindestangen ab
einer Länge von 1500 mm sind zu bekleiden, z.B. nach Pro-
mat®-Handbuch, Konstruktion 478, in der aktuellen Fassung.
Bei statischer Auslegung der Abhängesysteme ist die rechne-
rische Zugspannung auf 6 N/mm² und Scherspannung auf
10 N/mm² zu begrenzen.
Abhängungen sind an massiven Decken zu befestigen. Hierzu
sind Befestigungssysteme, wie Dübel, Ankerstangen, Injekti-
onssysteme usw., mit nachgewiesener Feuerwiderstands-
dauer zu verwenden und auf die Deckenausführungen abzu-
stimmen. Durchsteckmontagen mit Befestigungen oberhalb
der massiven Decken können ebenso ausgeführt werden,
siehe folgende Abbildung 96.

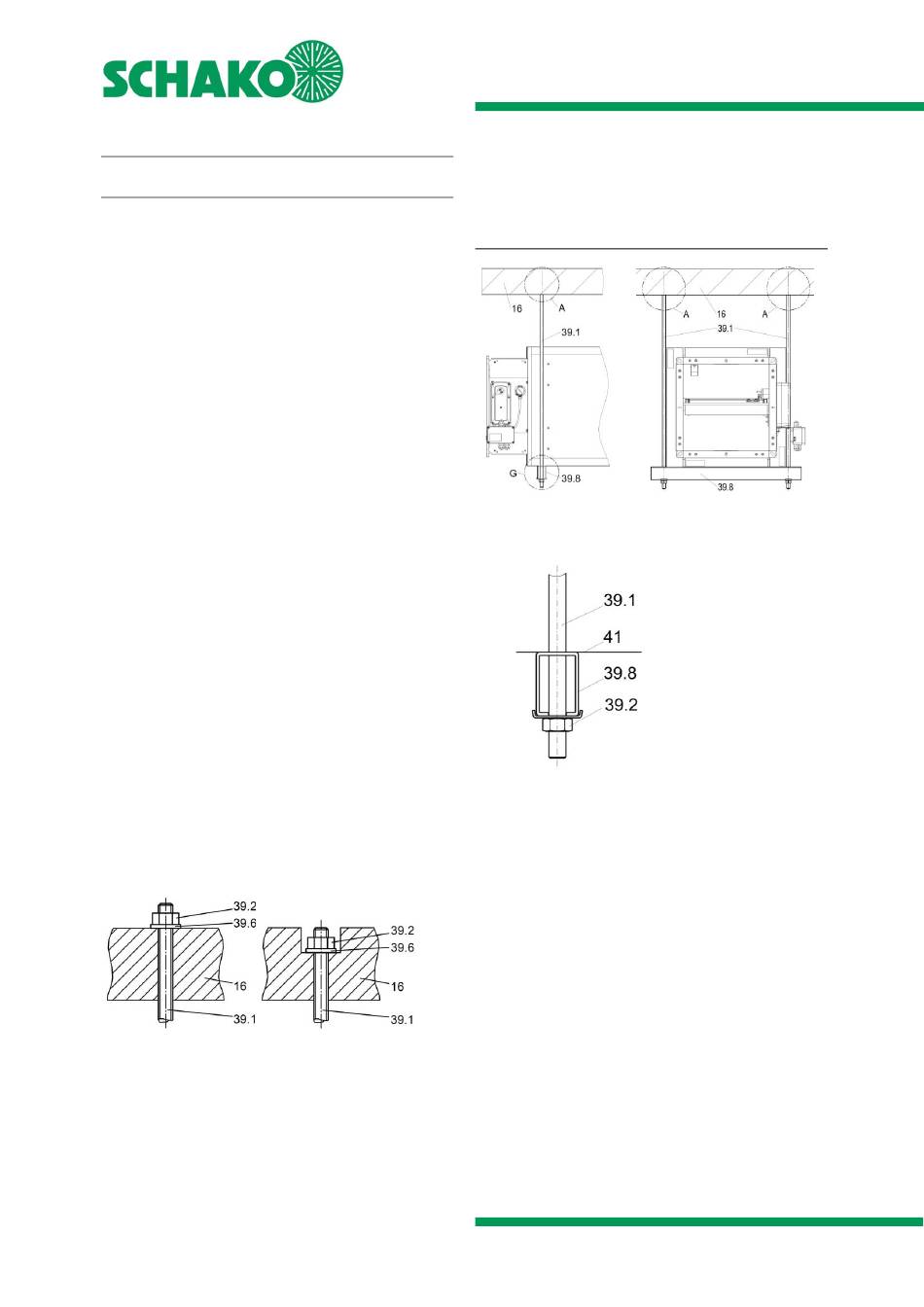

Abbildung 96: Durchsteckmontage (Einzelheit A)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Brandschutzklappe Abhängung
Abhängung der Brandschutzklappe beim
Trockeneinbau mit Einbaurahmen Typ ERA2 entfernt
von massiven Wänden
Abbildung 97: Abhängung im unmittelbaren Bereich der
Brandschutzklappe
Abbildung 98: Tragschiene (Einzelheit G)
16 massive Decke
39.1 Gewindestange M12 bzw. M16
39.2 Sechskantmutter z.B. ISO 4032 (passend zu Pos. 39.1)
39.6 Scheibe z.B. DIN EN ISO 7089/7090
(passend zu Pos 39.1)
39.8 MÜPRO-MPC-Systemschiene 40/60 und MPC-Klammer
41 Feuerwiderstandsfähige Lüftungsleitung (L90)
