Lieferbare Größen BKA-Ü
Breite (B) Höhe (H)
200 200
225 225
250 250
275 275
300 300
325 325
350 350
375 375
400 400
450 450
500 500
550 550
600 600
650 650
700 700
750 750
800 800
900
1000
1100
1200
1300
1400
1500
Tabelle 18: Lieferbare Größen BKA-Ü

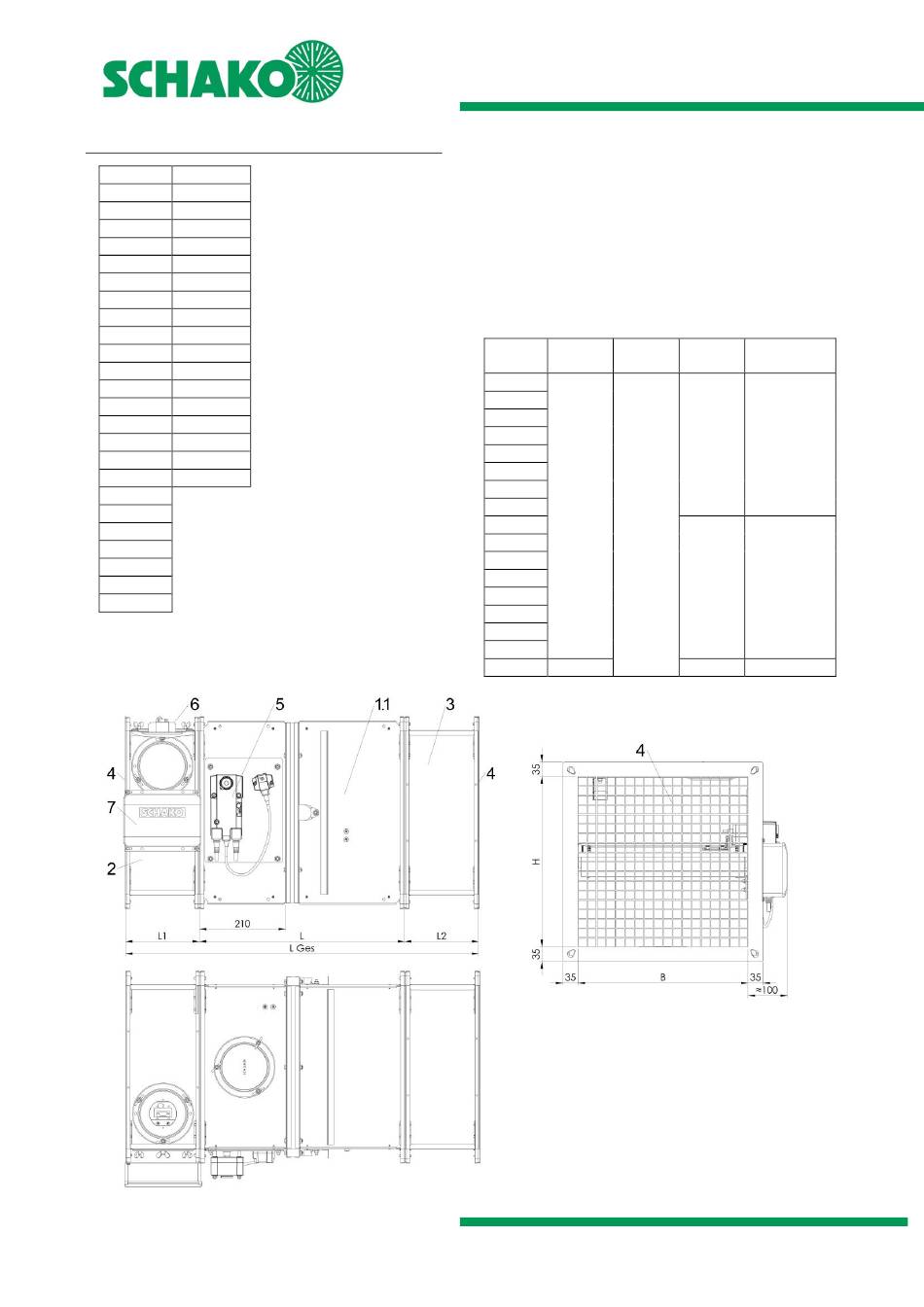

Abbildung 144: BKA-Ü (Standard; Basis: BKA-EN L=500)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
BKA-Ü (Überströmklappe)
 Sämtliche Breiten- und Höhenmaße kombinierbar.
 Antriebseinrichtung immer auf H-Seite des feuerwider-
standsfähigen Abschlusses.
 Revisionsöffnungen immer auf B-Seite des feuerwider-
standsfähigen Abschlusses.
 B- / H-Maße auf Anfrage im 10 mm Raster lieferbar.
 Bei Wandeinbau muss der Rauchmelder RMSII-L, oben oder
seitlich im oberen Drittel im Einbauteil Typ EBTn eingebaut
sein.
H L1
[mm] [mm] [mm]
200
225
250
275
300
325
350
375
180
500
400
450
500
550
600
650
700
750
800 210
Tabelle 19: Längenangaben BKA-Ü (mit BKA-EN L=500)
1.1 Feuerwiderstandsfähiger Abschluss BKA-Ü (Stan-
dard; Basis: BKA-EN L=500)
2 Einbauteil Typ EBTn (innen schwarz matt lackiert)
3 Verlängerungsteil Typ VT (bei L=500, ab H ≥ 400 er-
forderlich)
4 Abschluss-Schutzgitter Typ ASG
(EBTn-seitig: schwarz matt lackiert)
5 Federrücklaufantrieb 24 V
6 Rauchmelder RMSII-L
7 Relaismodul RM
Stand: 2026-01-08 | Seite 91
L L2 Gesamt-
[mm] länge [mm]
- ≈680
180 ≈860
210 ≈920
