LEICHTE TRENNWÄNDE (F30/F60) MIT BEIDSEITI-
GER BEPLANKUNG UND WANDDICKE W ≥ 75 MM
 Einbau in leichte Trennwände mit Metallständerwerk und
beidseitiger Beplankung (gipsgebundene Plattenbaustoffe;
Wanddicke ≥ 75 mm).
 Bauseitige Einbau- und Montagehilfen müssen rückgebaut
werden.

Trockeneinbau einer Brandschutzklappe

 Der Trockeneinbau hat im Zuge des Wandaufbaus zu erfol-
gen. Für jede Brandschutzklappe ist eine eigene Einbauöff-
nung vorzusehen.
 Mindestabstand der Brandschutzklappen zueinander muss
mindestens 200 mm betragen.
 Der Mindestabstand zu benachbarten Bauteilen beträgt
mindestens 80 mm zur Decke und mindestens 90 mm zur
Wand. Der tatsächliche Mindestabstand kann geringfügig
von den zuvor genannten Abständen abweichen und ist in
Abhängigkeit der Wandanschlussart auszuführen und
anzupassen.

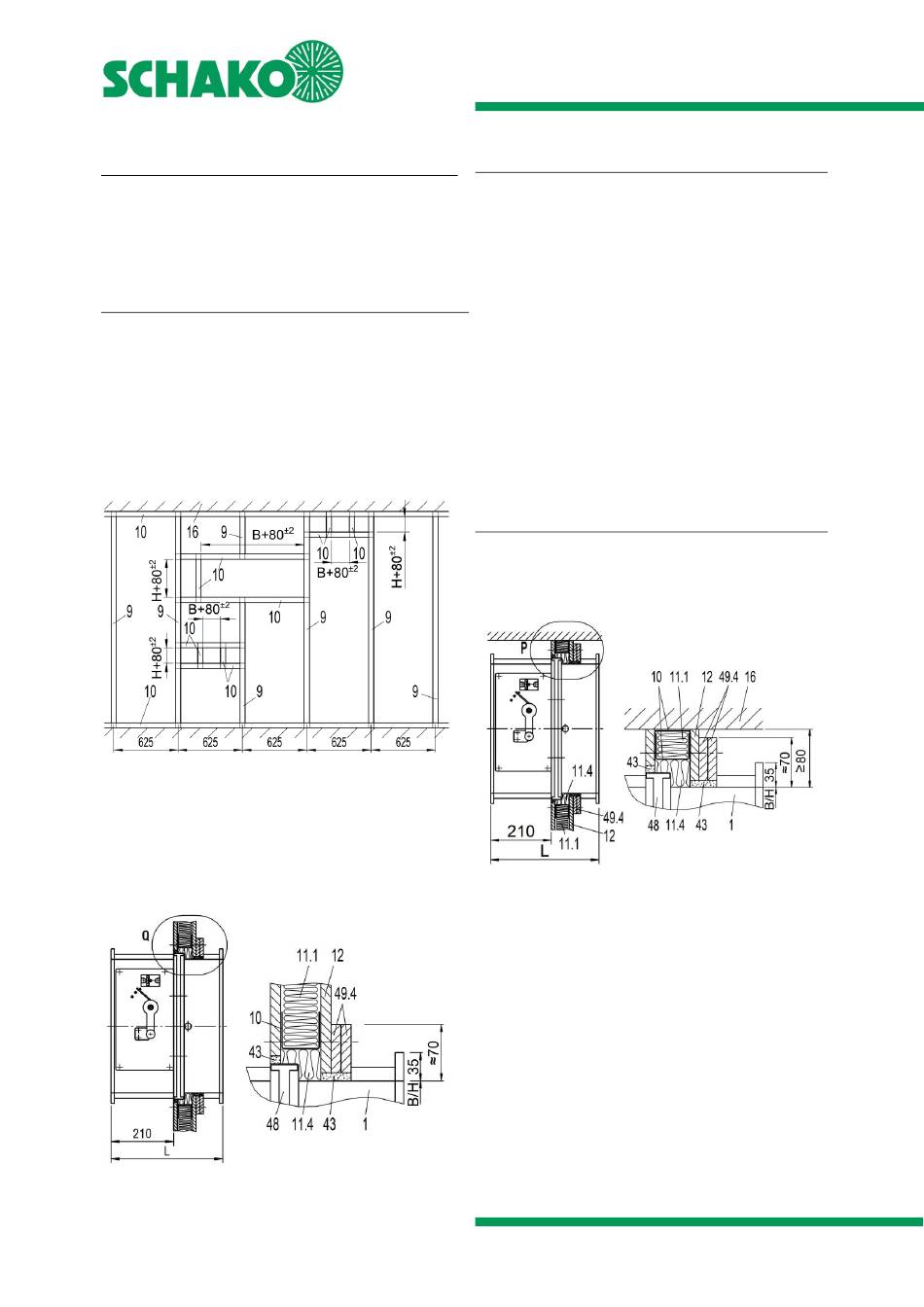

Abbildung 74: Metallständerwerk mit erforderlichen Aus-
wechslungen für Trockenbau (F30/F60)
Montagehinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig
je 1-mal vernieten, vercrimpen oder verschrauben. Diese
Verbindungen dienen der reinen Montagebefestigung der
einzelnen Metallprofile.
Abbildung 75: Wandbeplankung und Aufdoppelung (leichte
Trennwand)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Einbauablauf
 Metallständerwerk und Wand gemäß den Angaben des
 BKA-EN (Pos. 1) in die Aussparung der Wand einsetzen
 Einbringen von Mineralwolle (Pos. 11.4) in den 40 mm
 Herstellen der beidseitigen Wandbeplankungen (Pos. 12)
Trockeneinbau einer Brandschutzklappe unterhalb
massiver Decke
 Der Trockeneinbau unterhalb massiver Decke ist kein

Abbildung 76: Trockeneinbau in leichte Trennwand

(F30/F60) unterhalb massiver Decke
Einzelheit Q
Stand: 2026-01-08 | Seite 38
Wandherstellers herstellen
entsprechend der Abbildung 74 vorsehen.
(Bedienseite - Einbaumaß 210 mm beachten). Umlaufender
Ringspalt zwischen Wand und BKA-EN gleichmäßig
ausmitteln. Montage der BKA-EN unter Zuhilfenahme von
Montageabhängungen etc.
breiten umlaufenden Spalt zwischen dem Gehäuse der BKA-
EN und den umlaufenden Metallprofilen (Pos. 10).
und den Aufdoppelungen auf der Nichtbedienseite (Pos.
49.4). Anschluss- und Stoßfugen sind mit wandeigenem
Material zu verspachteln (Pos. 43; max. Spaltbreite 5 mm,
Verspachtelung im Zuge des Aufbaus durchführen).
gleitender Deckenanschluss.
Einzelheit P
und Auswechslungen
