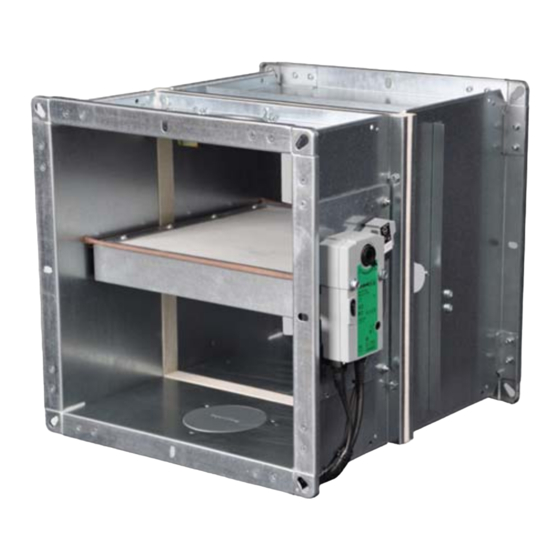

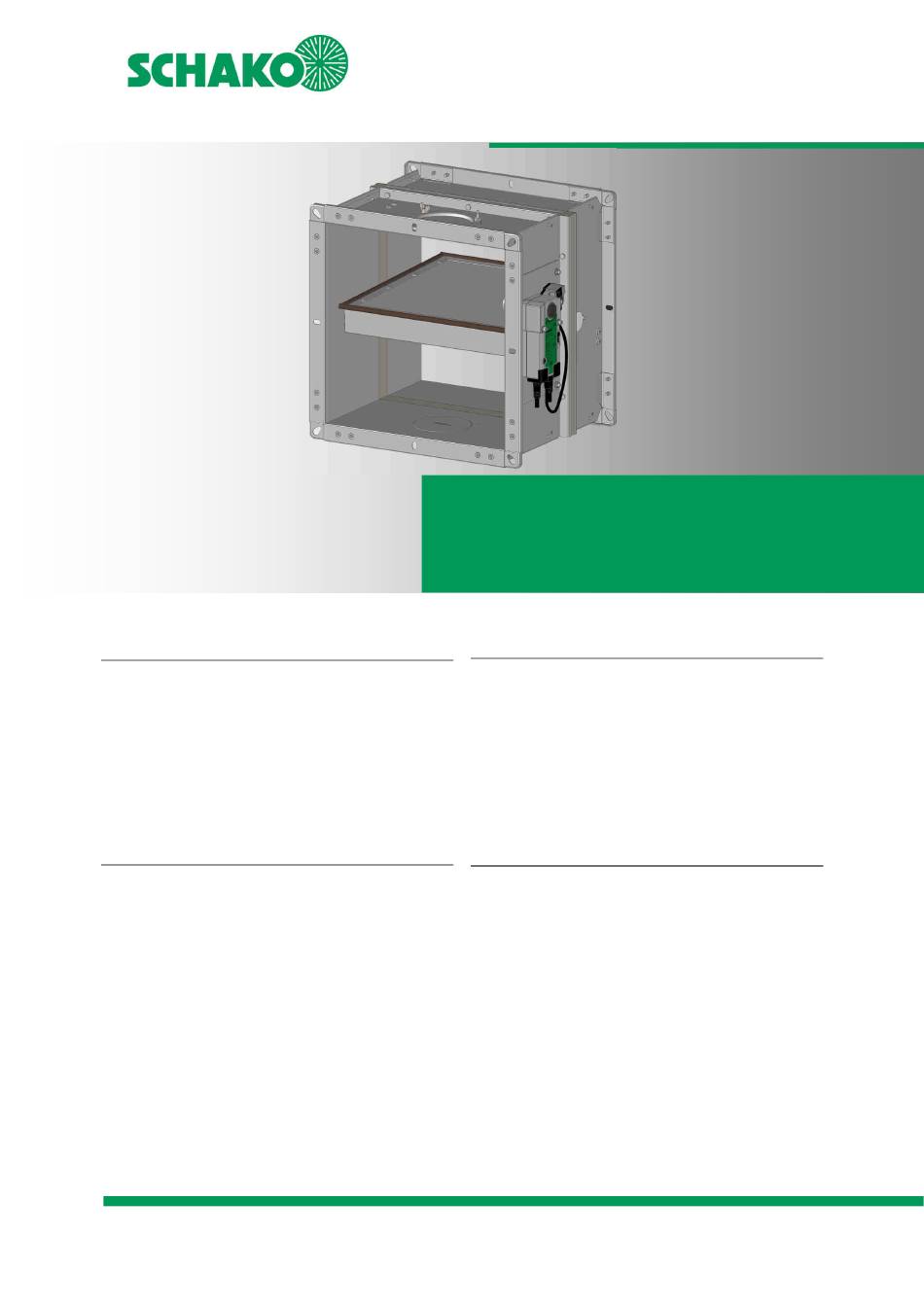

Abb.: BKA-EN mit Antrieb B10
NACHWEISE
•
Leistungserklärung
DoP-BKA-EN-2018-02-21
•
Konformitätsbescheinigung
EPS 09 ATEX 2 153 X
KLASSIFIZIERUNG UND NORMEN
•
Klassifizierung
nach EN 13501-3
EI 90 (v
i↔o) S
e,
•
Produktnorm
EN 15650
•
Prüfnorm
EN 1366-2
SCHAKO | Ferdinand Schad KG
Steigstraße 25-27
D-78600 Kolbingen
Zusatz Einbau- und Montageanleitung
LEISTUNGSDATEN
•
Zum automatischen Absperren von Brandab-
schnitten
•
Zur Verwendung bzw. Anschluss einer Rauch-
auslöseeinrichtung mit abZ (z.B. SCHAKO
Rauchmeldesystem RMS) in Verbindung mit
geeigneten Auslöseeinrichtungen (z.B. Feder-
rücklaufantrieb)
BESONDERHEITEN
•
Für den einfachen Einbau mit Weichschott in
Metallständerwände (Einfachständerwerk) bzw.
massive Wände
•
Zur optimalen Einbindung in die Gebäudeleit-
technik durch das SCHAKO Melde- und Schalt-
bussystem EasyBus bzw. die SCHAKO Brand-
schutzklappen-Kleinsteuerung BKSYS
Telefon
+49 (0) 7463-980-0
Telefax
+49 (0) 7463-980-200
www.SCHAKO.de | info@SCHAKO.de
BKA-EN
Brandschutzklappe
Einbau in Weichschott
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCHAKO BKA-EN
Inhaltszusammenfassung für SCHAKO BKA-EN
- Seite 1 S massive Wände • • Produktnorm Zur optimalen Einbindung in die Gebäudeleit- EN 15650 technik durch das SCHAKO Melde- und Schalt- • Prüfnorm bussystem EasyBus bzw. die SCHAKO Brand- EN 1366-2 schutzklappen-Kleinsteuerung BKSYS SCHAKO | Ferdinand Schad KG Telefon +49 (0) 7463-980-0 Steigstraße 25-27...
- Seite 2 Brandschutzklappe BKA-EN Zusatz Einbau- und Montageanleitung Inhaltsverzeichnis INHALTSVERZEICHNIS Inhaltsverzeichnis ............2 Beschreibung .............. 3 Verwendung ............... 4 Einbaudetails .............. 5 Konstruktionsänderungen vorbehalten Rücknahme nicht möglich Stand: 2018-09-03 | Seite 2...
-
Seite 3: Beschreibung
Anlagen) dienen zum automatischen Absper- klappen in Edelstahlausführung nur geeignete Pflegemittel ren von Brandabschnitten. verwendet werden dürfen! Die SCHAKO Brandschutzklappe BKA-EN entspricht der EN 15650, EN 13501-3 und EN 1366-2. ACHTUNG Die Brandschutzklappe ist geprüft nach EN 1366-2 gemäß... -
Seite 4: Verwendung
Brandschutzklappe BKA-EN Zusatz Einbau- und Montageanleitung Verwendung VERWENDUNG Die Brandschutzklappe Typ BKA-EN kann gemäß nachfolgender Tabelle in Weichschott eingebaut werden. Mindest- Mindestabstand Feuerwider- Hinweise Verwendung Einbau Material/Ausführung dicke [mm] standklasse Seite [mm] mit Hilti Weichschottsystem, in z.B. Beton; nebeneinander: 200 massiv;... -
Seite 5: Einbaudetails
Decke) beträgt mindestens 75 mm. Schnittansicht für Wandstärke = 100 mm *) ≙ max. Schottgröße nach Herstellerangaben Hilti Abbildung 1: Darstellung einer eingebauten BKA-EN mit senkrechtem Klappenblatt (Beispiel) *) ≙ max. Schottgröße nach Herstellerangaben Hilti Abbildung 2: Darstellung einer eingebauten BKA-EN... - Seite 6 Brandschutzklappe BKA-EN Zusatz Einbau- und Montageanleitung Einbaudetails Schnittansicht für Wandstärke > 100 mm Einbau in leichten Trennwänden mit Metallstän- derwerk und beidseitiger Beplankung Einbau mit Weichschott in leichten Trennwänden mit Metallständerwerk und beidseitiger Beplankung (gipsge- bundene Plattenbaustoffe; Wanddicke W≥ 100 mm) entsprechend Klassifizierung nach EN 13501-2 oder vergleichbaren nationalen Normen.
- Seite 7 Brandschutzklappe BKA-EN Zusatz Einbau- und Montageanleitung Einbaudetails Schnittansicht für Wandstärke = 100 mm Wandstärke > 100 mm *) ≙ max. Schottgröße nach Herstellerangaben Hilti Abbildung 7: Metallständerwerk mit erforderlichen Auswechslungen (für Wandstärke > 100 mm) Abbildung 6: Einbau in Metallständerwand (Wandstärke = 100 mm) Konstruktionsänderungen vorbehalten...
- Seite 8 2.3 Brandschutzdichtmasse CFS-S ACR Einbau in Metallständerwand (Wandstärke > 100 mm) 3 massive Wand 4 Abhängewinkel (Zubehör gegen Mehrpreis: 1 Set = 4 Stück/BKA-EN) 5 Abhängung 6 Beplankung einer beidseitig beplankten Metallständerwand aus gipsgebundenen Plattenbaustoffen 7 Mineralwolle (gemäß Angaben Wandhersteller) 8 Laibung umlaufend, mit Metallständerprofilen verschraubt,...
- Seite 9 Brandschutzklappe BKA-EN Zusatz Einbau- und Montageanleitung Einbaudetails Abhängung (Pos. 5) Abhängung der Brandschutzklappe Abhängewinkel (Pos. 4) Abhängungen sind mit ausreichend dimensionierten Gewin- destangen auszuführen. Ab einer Länge von l ≥ 1500 mm Sechskantmutter ISO 4032 sind Abhängungen brandschutztechnisch zu isolieren. Aus- (passend zu Pos.
