INBETRIEBNAHME, INSTANDHALTUNG BKA-Ü
(ÜBERSTRÖMKLAPPE)
INBETRIEBNAHME
Vor der Erstinbetriebnahme des feuerwiderstandsfähigen Ab-
schlusses besonderer Bauart und Anwendung „BKA-Ü", ist
dieser durch eine Inspektion zu überprüfen, um den Einbau
und die Funktion entsprechend den Vorgaben dieser techni-
schen Dokumentation festzustellen und zu beurteilen.
ÜBERPRÜFUNG DER FUNKTION, REINIGUNG,
INSTANDSETZUNG
Der Eigentümer oder Betreiber muss die Überprüfung der
Funktion veranlassen. Die Intervalle hierfür sollten den lan-
desrechtlichen Vorschriften und Richtlinien entsprechen.
In Deutschland hat die Überprüfung mindestens im halbjähr-
lichen Abstand zu erfolgen. Ergeben zwei, im Abstand von ei-
nem halben Jahr aufeinanderfolgende Funktionsprüfungen
keine Mängel, kann der Abstand auf ein Jahr erhöht werden,
siehe auch VDMA-Einheitsblatt „VDMA 24000, September
2022", Abschnitt 6. Im Betriebszustand ist die BKA-Ü in Stel-
lung „AUF". Für die Überprüfung ist es erforderlich, die BKA-
Ü zu schließen und wieder zu öffnen.
Folgende Normen beschreiben die Grundmaßnahmen zur In-
standhaltung und sind im Allgemeinen zu berücksichtigen:
- EN 13306
- DIN 31051
- EN 15423
Zusätzlich müssen mögliche landes- oder bauordnungsrecht-
liche Vorschriften bzgl. des sicheren Betriebs beachtet wer-
den, z.B. in Deutschland §52 Musterbauordnung (MBO).
Die erforderlichen Maßnahmen zur Inspektion oder Reini-
gung, sind zyklisch oder zustandsorientiert durchzuführen.
1. Auslöseeinrichtung Federrücklaufantrieb (Pos. 5)
1.1 Sichtprüfung

Brandschutzklappe auf
Verschmutzungen überprüfen.

Notwendige Reinigungsarbeiten mit geeigneten Mitteln
durchführen.
1.2 Thermoelektrische Auslösung - Brandschutzklappe
schließen

Taster/Schalter (Pos. 5.2) an der thermoelektrischen
Auslöseeinrichtung (Pos. 5.1) betätigen. Durch Unterbre-
chen der Speisespannung wird die Klappe mittels Feder-
energie in die Sicherheitsstellung (Stellung „ZU") zurück-
gedreht.

Taster/Schalter ist bis zum Erreichen der Stellung „ZU" zu
betätigen.

Nachdem der Taster/Schalter nicht mehr betätigt wird,
muss der Antrieb die Klappe wieder in Betriebsstellung
(Stellung „AUF") zurück.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Inbetriebnahme, Instandhaltung BKA-Ü (Überströmklappe)
1.3 Wechsel der thermoelektrischen Auslöseeinrichtung (bei
Bedarf)


BKA-Ü (Überströmklappe)

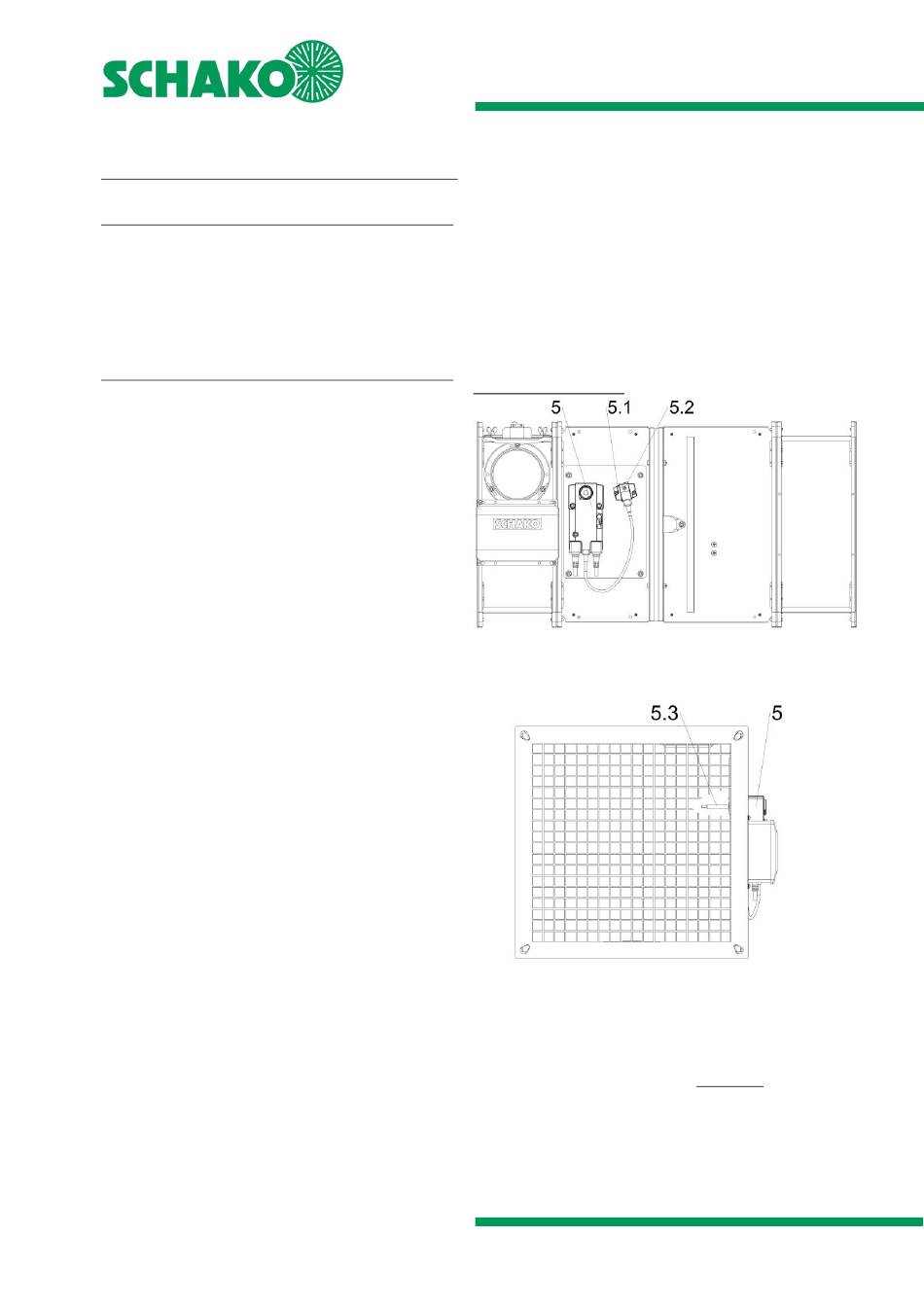

Abbildung 146: Seitenansicht BKA-Ü
Beschädigungen und
Abbildung 147: Vorderansicht BKA-Ü
2. Rauchmeldesystem RMS
Die durchzuführenden Maßnahmen (Wartung, Inspektion
und Reinigung) sind in der gültigen technischen Dokumenta-
tion SCHAKO Rauchmeldesystem RMS (schako.com) be-
schrieben.
Stand: 2026-01-08 | Seite 95
Der Austausch erfolgt über das Herausschrauben der
beiden Schrauben an der thermoelektrischen Auslöse-
einrichtung (Pos. 5.1).
Thermoelektrische Auslöseeinrichtung von der Antriebs-
einrichtung entfernen. Kanal-Innentemperatursicherung
(Pos. 5.3) von der thermoelektrischen Auslöseeinrichtung
abziehen und durch
Innentemperatursicherung (ZBAT72) ersetzen.
Thermoelektrische Auslöseeinrichtung
Antriebseinrichtung anschrauben.
Abschließend ist eine Funktionsprüfung durchzuführen.
