Abbildung 126: Rohranschlussstutzen Typ Rs; Abbildung 127: Abschluss-Schutzgitter Typ Asg; Abbildung 128: Bka-En Mit Einbausatz Typ Gdl; Abbildung 129: Bka-En Mit Einbausatz Typ Gda - Schako Bka-En Technische Dokumentation

Rohranschlussstutzen Typ RS
Stutzendurchmesser øD hat kleiner der kleinsten Seitenabmessung
(B/H) zu sein. Weitere Abmessungen auf Anfrage.

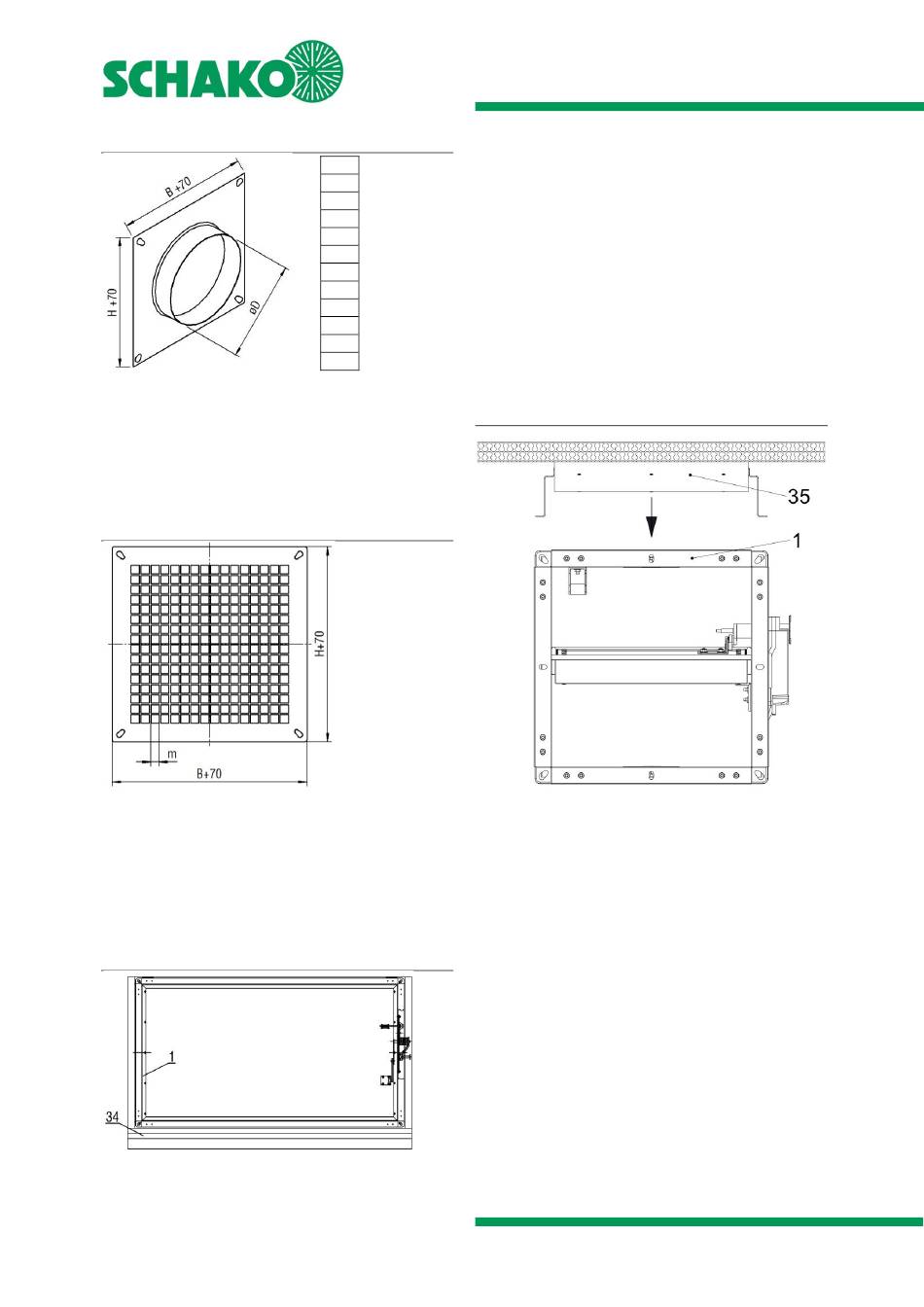

Abbildung 126: Rohranschlussstutzen Typ RS

 Rohranschlussstutzen mit Anschlussblech
- Stahlblech
 Verwendungszweck:
Anschluss/Übergang Brandschutzklappe zu runden Leitungen
Abschluss-Schutzgitter Typ ASG

Abbildung 127: Abschluss-Schutzgitter Typ ASG

 Verwendungszweck:
Anbau bei einseitigem Leitungsanschluss
 Draht- oder Stanzgitter, Maschenweite ≤ 20 mm
 Mindestabstand a
= 50 mm zu geöffnetem Klappenblatt
min
berücksichtigen, ggf. Verlängerungsteil Typ VT verwenden.
Auf der B-Seite ist ab B ≥ 1000 mm mittig im Flanschbereich
ein zusätzliches Langloch vorhanden.
Einbausatz Typ GDL

Abbildung 128: BKA-EN mit Einbausatz Typ GDL

1 Brandschutzklappe BKA-EN (L=375)
34 Einbausatz Typ GDL (werkseitig montiert)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Anbauteile
 Verwendungszweck:
øD
Zum Einbau der BKA-EN (L=375) in leichte Trennwände mit
198
Metallständerwerk und beidseitiger Beplankung, im Be-
248
reich gleitender Deckenanschlüsse (Gleitung/Deckendurch-
313
biegung ≤ 20 mm).
353
 Einbausatz Typ GDL aus Silikatbauplatten, U-Profil und Hal-
398
tewinkeln wird ausschließlich werkseitig montiert geliefert.
448
498
Die Ausführung des Einbausatzes Typ GDL ist abhängig von
558
der Steghöhe der gewählten Metallständerprofile (CW/UW;
628
Einfachständerwerk) der Wand und ist bei der Bestellung
708
und der Auswahl zu berücksichtigen und anzugeben.
798
Die Befestigung an der massiven Decke erfolgt unter Ver-
wendung bauseitiger Metalldübel M12.
Einbausatz Typ GDA

Abbildung 129: BKA-EN mit Einbausatz Typ GDA

1 Brandschutzklappe BKA-EN (L=375)
35 Einbausatz Typ GDA inkl. Mineralwolle (im Liefer-
umfang enthalten; nichtbrennbar nach EN13501-1,
Rohdichte ca. 30 kg/m³, Schmelzpunkt ≥ 1000 °C).
 Verwendungszweck:
Zum Einbau der BKA-EN (L=375) in Massivwände, mit Ein-
bausatz Typ GDA, im Bereich gleitender Deckenanschlüsse
(Gleitung/Deckendurchbiegung ≤ 20 mm).
 Einbausatz Typ GDA wird lose zur BKA-EN geliefert.
Stand: 2026-01-08 | Seite 71
