Nasseinbau mit Einbausatz Typ GDA, gleitender
Deckenanschluss
•
Bei der Anwendung des Einbausatzes Typ GDA ist aus-
schließlich BKA-EN mit Gehäuselänge L=375 möglich.
•
Einbau mit Einbausatz Typ GDA, im Bereich gleitender
Deckenanschlüsse (Gleitung/Deckendurchbiegung ≤ 20
mm).

Der Einbausatz Typ GDA (Pos. 35) bzw. optional die
Aufdoppelung (Pos. 36) sind höhengleich zum Wand-
kopfbereich zu positionieren (siehe Abbildung 16; "x"),
die Mineralwolle wird dadurch gepresst.

Gehäuseabstand bis Wandkopf (siehe Abbildung 16)
> 90 mm: Ausführung mit Sturz (statisch tragend) er-
forderlich (s. S. 10 Abbildung 6: Ringspaltmaße
vollständige Ausmörtelung in massiven Wänden). Hier-
bei wird Einbausatz Typ GDA nicht verwendet.
•
Zur Wand dazugehörige Stahlprofile im Wandkopfbe-
reich sind im Einbaubereich der Brandschutzklappe zu
unterbrechen.
•
Beim Einbau nebeneinander muss der Abstand der
Brandschutzklappen zueinander mindestens 200 mm
betragen.
•
Für jede Brandschutzklappe ist eine eigene Einbauöff-
nung vorzusehen.
•
Abstand zu benachbarten Bauteilen beträgt
mindestens ca. 90 mm (konstruktionsbedingt) zur mas-
siven Decke und ca. 75 mm zur Wand.
•
Ausschließlich waagrechte Lage der Klappenblattachse.
•
Der Einbausatz Typ GDA inkl. Mineralwolle ist als Zube-
hör (Mehrpreis) bei der Bestellung zu berücksichtigen.
Gezeichnet: Einbausatz Typ GDA (Pos. 35) mit zusätzlicher Aufdop-
pelung (Pos. 36, optional)

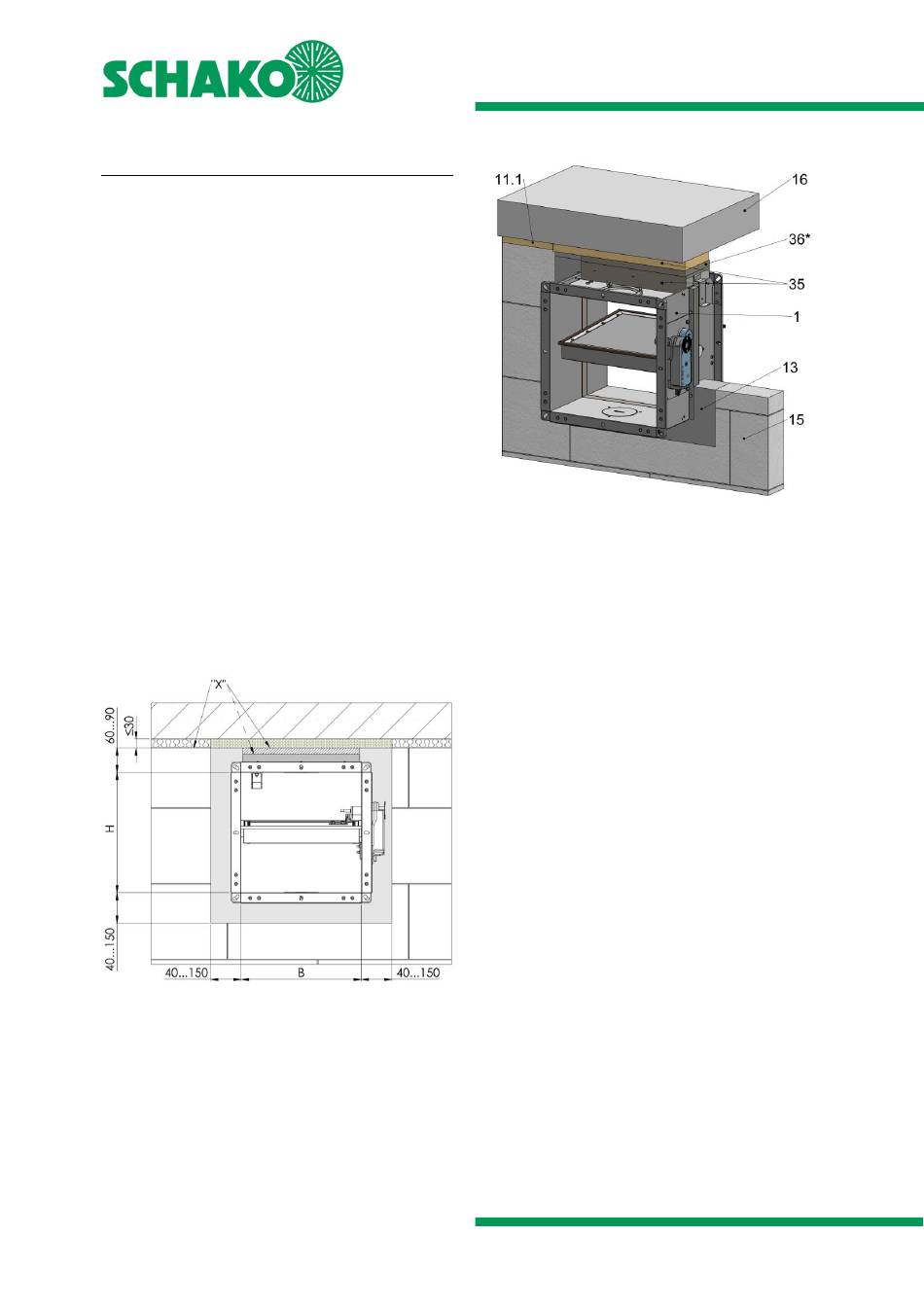

Abbildung 16: Einbauöffnung (Einbausatz Typ GDA)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in massiven Wänden
*optional
Abbildung 17: Einbau in massive Wände mit Einbau-
satz Typ GDA
1 Brandschutzklappe BKA-EN
11.1 Mineralwolle (gemäß Angaben Wandhersteller)
13 Mörtel; Ringspalt ≤ 150mm, dreiseitig (unten, links, rechts)
15 massive Wand
16 massive Decke
35 Einbausatz Typ GDA inkl. Mineralwolle (nichtbrennbar
nach EN13501-1, Rohdichte ca. 30 kg/m³, Schmelzpunkt
≥ 1000 °C)
36 optionale, bauseitige Kalziumsilikatplatte (Rohdichte ca.
870 kg/m³)
Stand: 2026-01-08 | Seite 13
