Einbauablauf
 Montage wandeigenes UW-Profil (Pos. 10) an der Decke
 Einbringen von Mineralwollestreifen (Gemäß den Angaben
des Wandherstellers) ca. 50x40 mm (Pos. 11.1) in das zuvor
beschriebene UW-Profil und Anbringung des für den
umlaufenden Metallprofilrahmen notwendigen UW-Profils
im Deckenbereich
 Anschrauben der beidseitigen Beplankungen (Pos. 12) und
der beiden Aufdoppelungen (Pos. 49.4) L ≙ Gehäusebreite
B auf der Nichtbedienseite
 Einbringen von Mineralwollestreifen ca. 50x40 mm (Pos.
11.4) zwischen die zuvor angeschraubten Beplankungen
 Montage
der BKA-EN
Montageabhängungen etc. Vor der Montage ist auf der
oberen B-Seite der thermischen Trennung (Pos. 48) und im
Bereich der Beplankung und Aufdoppelung auf der
Nichtbedienseite keilförmig Gips bzw. Gipsmörtel so
aufzubringen, dass die Spalten (Pos. 43; max. Spaltbreite 5
mm, Verspachtelung im Zuge des Aufbaus durchführen)
vollständig ausgefüllt werden. Die BKA-EN ist mit einem
Höhenabstand von ca. 80 mm zur Decke hin zu
positionieren.
 Montage des restlichen Metallständerwerks mit den
angegebenen Abständen
 Einbringen der Mineralwolle (Pos. 11.1 gemäß den Angaben
des Wandherstellers und Pos. 11.4)
 Herstellen der beidseitigen Wandbeplankungen (Pos. 12)
und der Aufdoppelung (Pos. 49.4)
1 Brandschutzklappe BKA-EN
9 Profil CW 50/50/06
10 Profil UW 50/40/06
11.1 Mineralwolle, gemäß den Angaben des Wandherstellers
11.4 Mineralwolle, (nichtbrennbar nach EN 13501-1,
Rohdichte ca. 30 kg/m³, Schmelzpunkt ≥ 1000 °C,
Dicke 40 mm)
12 Beplankung (beidseitig) der Metallständerwand aus
gipsgebundenen Plattenbaustoffen
16 massive Decke
43 Gipsverspachtelung mit wandeigenem Verspachtelungs-
material
48 Thermische Trennung

49.4 Aufdoppelung (Gipskartonplatten GKF, 2 x d=12,5 mm)

• Erste Aufdoppelung, Befestigung: Schnellbauschrauben
z.B. TN 3,5x55, a ≤ 250 mm, bzw. min. jedoch 2 Schrau-
ben pro Seite, Anschluss- und Stossfugen der Aufdop-
pelungen sind mit wandeigenem Material zu verspach-
teln.
• Zweite Aufdoppelung, Befestigung: Schnellbauschrau-
ben z.B. ø3,9x55, a ≤ 250 mm, bzw. min. jedoch 2
Schrauben pro Seite, Anschluss- und Stossfugen der
Aufdoppelungen sind mit wandeigenem Material zu
verspachteln.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
unter Zuhilfenahme von
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
LEICHTE TRENNWÄNDE MIT BEIDSEITIGER
BEPLANKUNG UND STAHLBLECHEINLAGE (ALS
BRAND-, SICHERHEITSTRENN- ODER STRAHLEN-
SCHUTZWAND); WANDDICKE W ≥ 101 MM
 Einbau in leichte Trennwände mit Stahlblecheinlage (als
Brand-, Sicherheitstrenn- oder Strahlenschutzwände), mit
Metallständerwerk und
(gipsgebundene Plattenbaustoffe; Wanddicke ≥ 101 mm).
 Zu berücksichtigen sind die Angaben der Wandhersteller zu
Wandhöhen, -breiten und -dicken.
 Bauseitige Einbau- und Montagehilfen müssen rückgebaut
werden.

Trockeneinbau mit Einbaurahmen Typ ER-A1

• Beim Trockeneinbau in der leichten Trennwand mit
Stahlblecheinlage ist ausschließlich
Einbaurahmen ER-A1 möglich, dieser ist als Zubehör (Mehr-
preis) -lose oder werkseitig montiert- bei der Bestellung zu
berücksichtigen.
• Der empfohlene Abstand (s. Abbildung 80) der Brand-
schutzklappen beträgt (montagebedingt) beim Einbau
nebeneinander ≈ 300 mm (bei 1xLaibung) / ≈ 325 mm (bei
2xLaibung) bzw. beim Einbau untereinander ≈ 380 mm (bei
1xLaibung) / ≈ 405 mm (bei 2xLaibung). Der Einbau hat in ge-
trennten Einbauöffnungen zu erfolgen.
• Der empfohlene Abstand (s. Abbildung 80) zu benachbarten
Bauteilen beträgt (montagebedingt) zur Wand ≈ 250 mm
(bei 1xLaibung) / ≈ 263 mm (bei 2xLaibung) und zur Decke ≈
280 mm (bei 1xLaibung) / ≈ 293 mm (bei 2xLaibung).
Tatsächlicher Mindestabstand kann geringfügig von den
zuvor genannten Abständen abweichen und ist in
Abhängigkeit der Wandanschlussart auszuführen und
anzupassen. Der Trockeneinbau unterhalb massiver Decke
ist kein gleitender Deckenanschluss.
• L=375, Wandbreiten W > 126: vor der Montage in die Wand-
öffnung sind Kanalstücke (bauseitige oder SCHAKO Typ VT)
vorab an die BKA-EN (Nichtbedienseite) zu montieren.

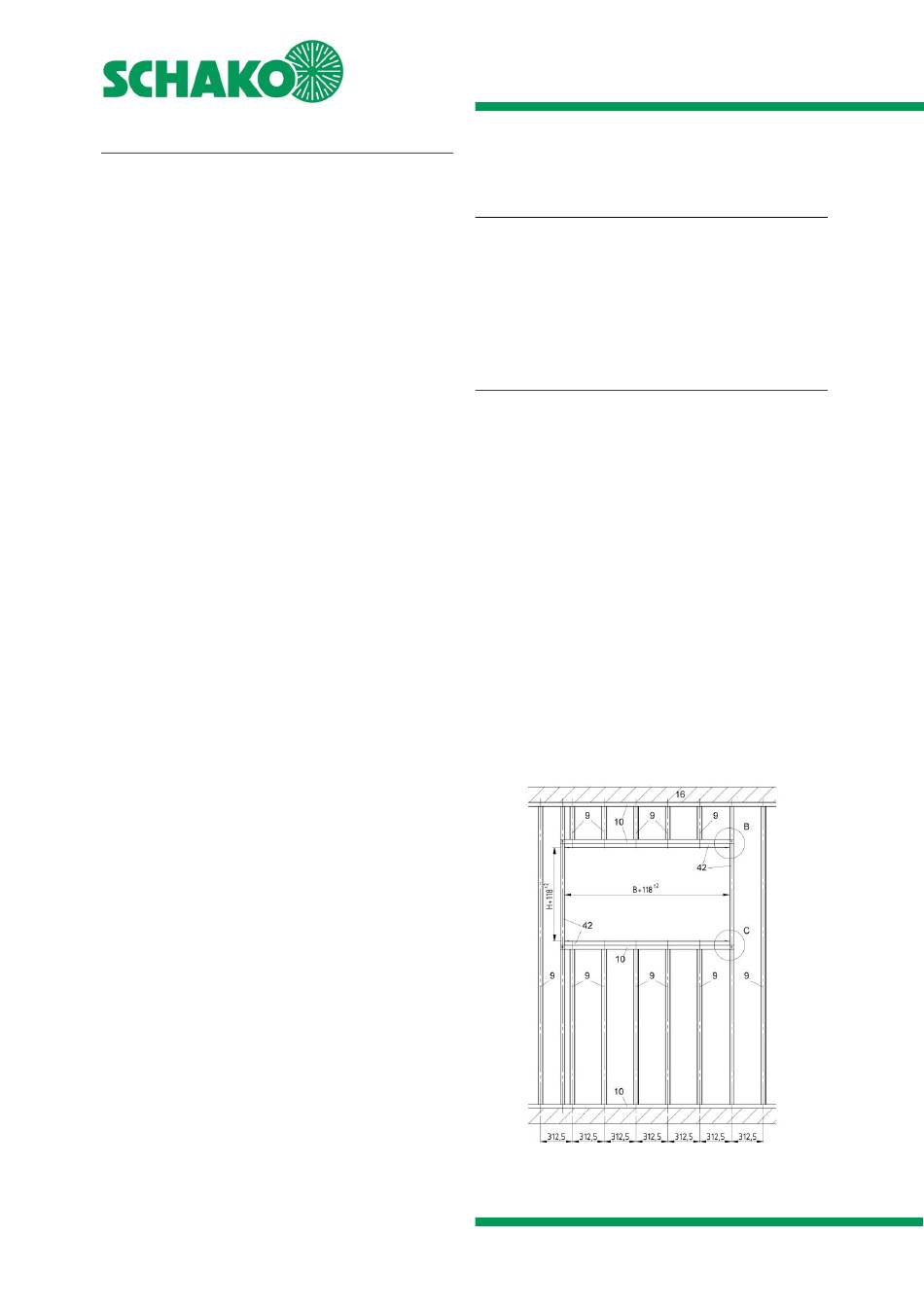

Abbildung 77: Metallständerwerk (Stahlblecheinlage) mit
erforderlichen Auswechslungen bei W ≤ 126 mm und um-
laufend 1 Lage Laibung (12,5 mm) für BKA-EN mit Einbau-
rahmen Typ ER-A1
Stand: 2026-01-08 | Seite 39
