Nasseinbau einer Brandschutzklappe unterhalb
massiver Decke, vollständige Ausmörtelung
Der Nasseinbau unterhalb der massiven Decke ist kein glei-
tender Deckenanschluss

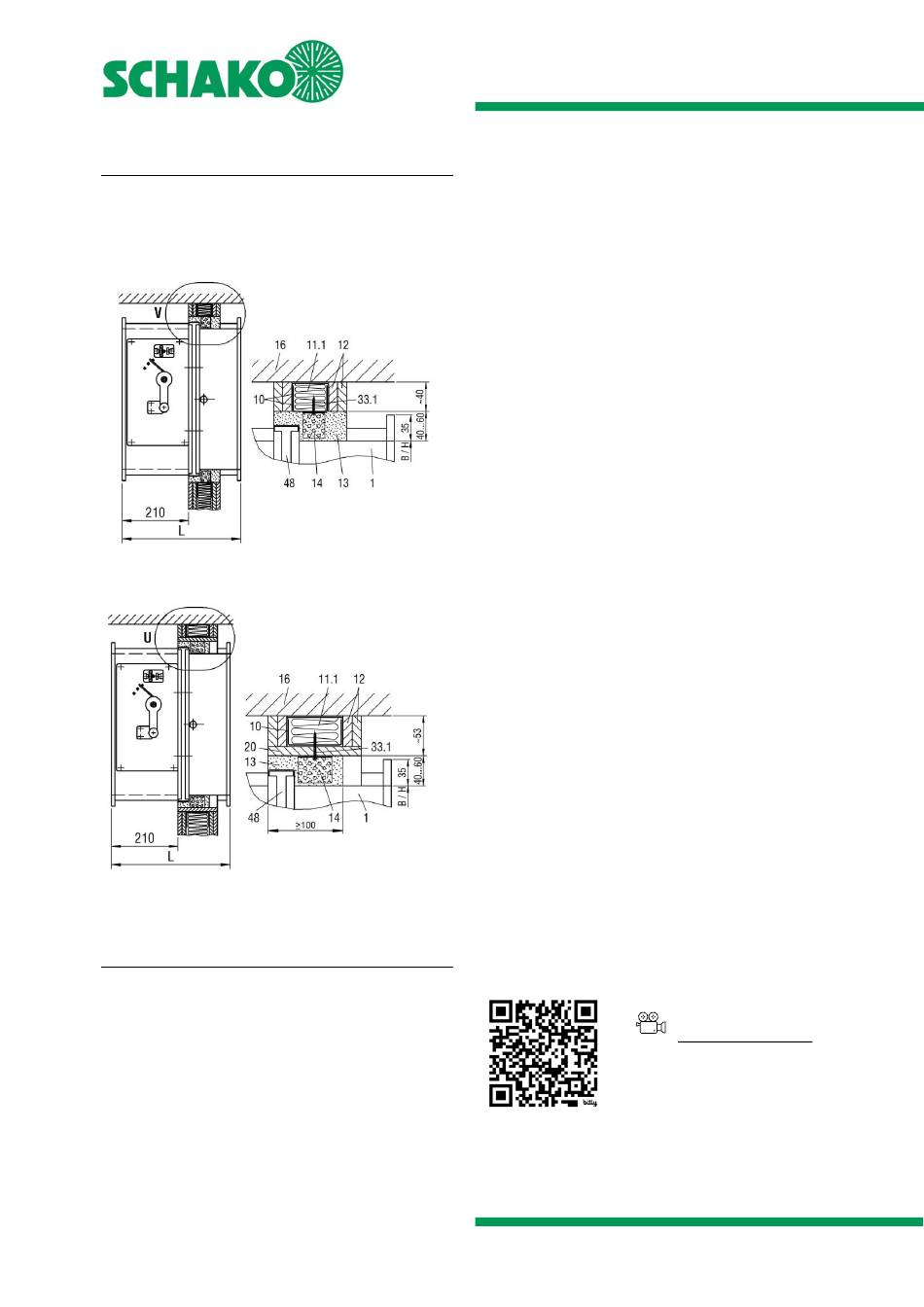

Schnittansicht unterhalb massiver Decke ohne Laibung
Schnittansicht unterhalb massiver Decke mit Laibung
Abbildung 44: Nasseinbau in leichte Trennwand unterhalb
massiver Decke
Einbauablauf
 Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers herstellen
entsprechend der Abbildung 42 vorsehen. Vor der
Anbringung des für den umlaufenden Metallprofilrahmen
notwendigen UW-Profils (Pos. 10) im Deckenbereich ist
gemäß den Angaben
Mineralwollestreifen ca. 50x40 mm (Pos. 11.1) in das UW-
Profil an der Decke einzubringen.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Einzelheit V
Einzelheit U
und Auswechslungen
des Wandherstellers ein
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
 Aussparung für den Nasseinbau der BKA-EN (Pos. 1)
vorsehen
 Ab B>800 mm (bei waagrechter Klappenblattachse) sind an
den beiden B-Seiten der Wechselprofile je 2 Stück gebogene
Lochbleche (t ≥ 0,5mm; Breite x Länge = 40 x 70 mm), als
Mörtelanker (Pos. 14) zu befestigen. Diese sind mittig der
Wand an die Metallprofile mit je einer Schnellbauschraube
anzuschrauben und in die Betonplombe einzubetonieren.
 BKA-EN in die Aussparung der Wand einsetzen (Bedienseite
- Einbaumaß 210 mm beachten). Umlaufender Ringspalt
zwischen Wand und BKA-EN gleichmäßig ausmitteln.
Montage der BKA-EN
Montageabhängungen etc.
 Einbringen von Mörtel (Pos. 13) in den 40 - 60 mm breiten
umlaufenden Spalt zwischen dem Gehäuse der BKA-EN und
den umlaufenden Metallprofilen (Pos. 10). Sofern
Laibungen (Pos. 20) verwendet werden, ist eine
Mörtelbetttiefe von 100 mm ausreichend. Bei der
Verwendung von Laibungen sind die Auswechslungen in
Bezug auf das Einbauöffnungsmaß anzupassen.
1 Brandschutzklappe BKA-EN
9 Profil CW 50/50/06 (bei Wanddicke = 100 mm, für größere
Wanddicken müssen Profile entsprechend angeglichen
werden)
10 Profil UW 50/40/06 (bei Wanddicke = 100 mm, für größere
Wanddicken müssen Profile entsprechend angeglichen
werden)
11.1 Mineralwolle (gemäß Angaben Wandhersteller)
12 Beplankung der leichten Trennwand aus gipsgebundenen
Plattenbaustoffen
13 Mörtel
14 Mörtelanker ab B>800mm je B-Seite 2 Stück erforderlich,
beim Einbau mit waagrechter Klappenblattachse (Loch-
blech t ≥ 0,5 mm; Breite x Länge = 40 x 70 mm; Zubehör
gegen Mehrpreis). Beim Einbau mit senkrechter Klappen-
blattachse nicht erforderlich.
16 massive Decke
20 Laibung, optional
33.1 Schnellbauschrauben (-bauseitig- z.B. ø 3,5 x 25mm)
Anzahl entsprechend Mörtelanker (Pos. 14)
48 Thermische Trennung
Einbauvideo (YouTube):
Stand: 2026-01-08 | Seite 25
unter Zuhilfenahme von
https://bit.ly/3TOJVOM
