Abhängung der Brandschutzklappe beim
Trockeneinbau mit Weichschott
Brandschutzklappe muss beidseitig der Wand dauerhaft an
der massiven Decke abgehängt werden. Abhängewinkel
(Pos. 38) für Brandschutzklappe als Zubehör gegen Mehrpreis
erhältlich.
Der Anschluss der Gewindestangen an die massive Decke ist
sowohl für Dübelmontage, als auch Durchsteckmontage ge-
lenkig auszuführen. Hierfür sind Bauteile mit brandschutz-
technischem Nachweis erforderlich (z.B. Schiebebügel, Pen-
delabhänger).
Im Allgemeinen können sich länderspezifische, bauordnungs-
rechtliche Vorgaben unterscheiden; diese sind zwingend zu be-
rücksichtigen.
Winkelbefestigung bei waagrechter Klappenblattlage

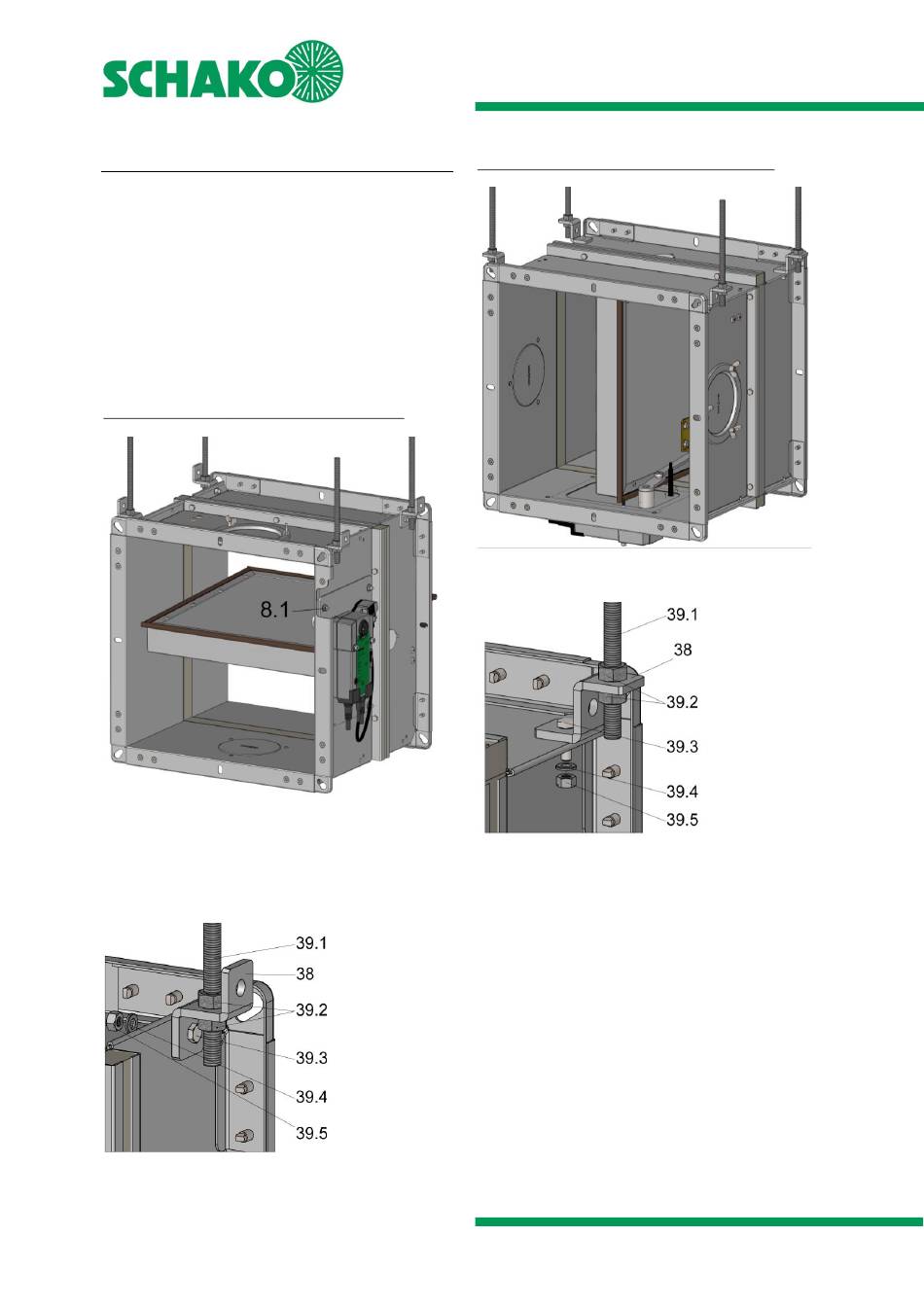

Abbildung 99: Befestigung bei waagrechtem Klappenblatt

Bei einer Höhe H ≤ 250 mm ist der Abhängewinkel auf der
Bedienseite am Gewindebolzen der Antriebseinheit (Pos.
8.1) zu befestigen.
Abbildung 100: Befestigungsdetail (waagrechte Klappen-
blattlage)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Brandschutzklappe Abhängung
Winkelbefestigung bei senkrechter Klappenblattlage

Abbildung 101: Befestigung bei senkrechtem Klappenblatt

Abbildung 102: Befestigungsdetail (senkrechte Klappenblatt-
lage)

8.1 Gewindebolzen der Antriebseinheit

38 Abhängewinkel
(Zubehör gegen Mehrpreis: 1 Set = 4 Stück/BKA-EN)
39.1 Gewindestange M10
39.2 Sechskantmutter z.B. ISO 4032 (passend zu Pos. 39.1)
39.3 Sechskantschraube z.B. ISO 4017 - M6 x 20
39.4 Scheibe z.B. ISO 7090–6 (passend zu Pos. 39.3)
39.5 Sechskantmutter z.B. ISO 4032 – M6
(passend zu Pos. 39.3)
