Trockeneinbau mit Einbaurahmen Typ ER-A1

 Abstand der Brandschutzklappen zueinander muss mindes-
tens 200 mm betragen, der Einbau hat in getrennten Ein-
bauöffnungen zu erfolgen. Sollten Haltelaschen kollidieren
sind diese unmittelbar versetzt nebeneinander anzuordnen.
 Der Mindestabstand zu benachbarten Bauteilen (Wand /
Decke) beträgt (konstruktionsbedingt) mindestens 110 mm.
Tatsächlicher Mindestabstand kann geringfügig von diesen
genannten Abständen abweichen und ist in Abhängigkeit
der Wandanschlussart auszuführen und anzupassen.
• L=375, Wandbreiten W > 125: vor der Montage in die Wand-
öffnung sind Kanalstücke (bauseitige oder SCHAKO Typ VT)
vorab an die BKA-EN (Nichtbedienseite) zu montieren.
• Der Einbaurahmen Typ ER-A1 ist als Zubehör (Mehrpreis) -
lose oder werkseitig montiert- bei der Bestellung zu berück-
sichtigen.

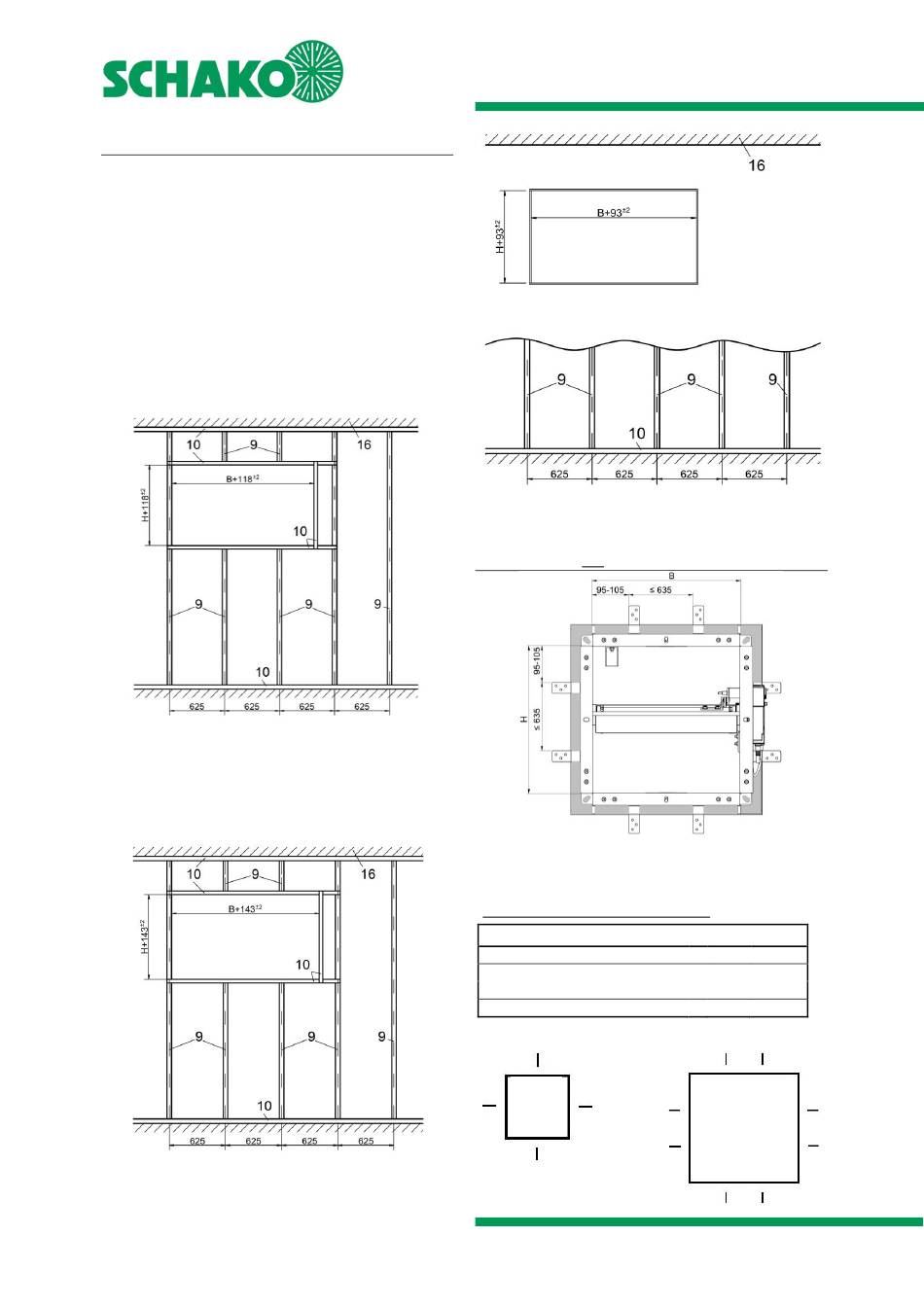

Abbildung 50: Metallständerwerk mit erforderlichen Aus-
wechslungen bei W ≤ 125 mm und umlaufend 1 Lage Lai-
bung (12,5 mm) für BKA-EN mit Einbaurahmen Typ ER-A1
Montagehinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig je 1-mal
vernieten, vercrimpen oder verschrauben. Diese Verbindungen
dienen der reinen Montagebefestigung der einzelnen Metallprofile.
Abbildung 51: Metallständerwerk mit erforderlichen Aus-
wechslungen bei W > 125 mm und umlaufend 2 Lagen Lai-
bung (2x12,5 mm) für BKA-EN mit Einbaurahmen Typ ER-A1
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Abbildung 52: Darstellung des lichten Einbaumaßes zum
Einbau BKA-EN mit Einbaurahmen ER-A1
Trockeneinbau (mit Einbaurahmen Typ ER-A1)
Abbildung 53: BKA-EN mit Einbaurahmen Typ ER-A1 und
dargestellten Haltelaschen (gezeichnet B x H 400 x 400 mm)
Beispiele zur Anzahl und Positionierung:
Haltelaschenanzahl je BKA-EN Seitenabmessung [mm]
1 Haltelasche/Seite
2 Haltelaschen/Seite
3 Haltelaschen/Seite

Tabelle 4: Haltelaschenanzahl je Seite beim ER-A1

200
x
200
