LEICHTE TRENNWÄNDE MIT EINSEITIGER
BEPLANKUNG UND WANDDICKE W ≥ 125 MM
 Einbau in leichte Trennwände (Schachtwände) mit
Metallständerwerk und
(gipsgebundene Plattenbaustoffe; Wanddicke ≥ 125 mm).
 Zu berücksichtigen sind die Angaben der Wandhersteller zu
Wandhöhen, -breiten und -dicken.
 Bauseitige Einbau- und Montagehilfen müssen rückgebaut
werden.

Nasseinbau einer Brandschutzklappe

 Für jede Brandschutzklappe ist eine eigene Einbauöffnung
vorzusehen.
 Mindestabstand der Brandschutzklappen zueinander muss
mindestens 200 mm betragen.
 Der Mindestabstand zu benachbarten Bauteilen (Wand/De-
cke) beträgt min. 90 mm (konstruktionsbedingt). Der tat-
sächliche Mindestabstand kann geringfügig von den zuvor
genannten Abständen abweichen und ist in Abhängigkeit
der Wandanschlussart auszuführen und anzupassen.

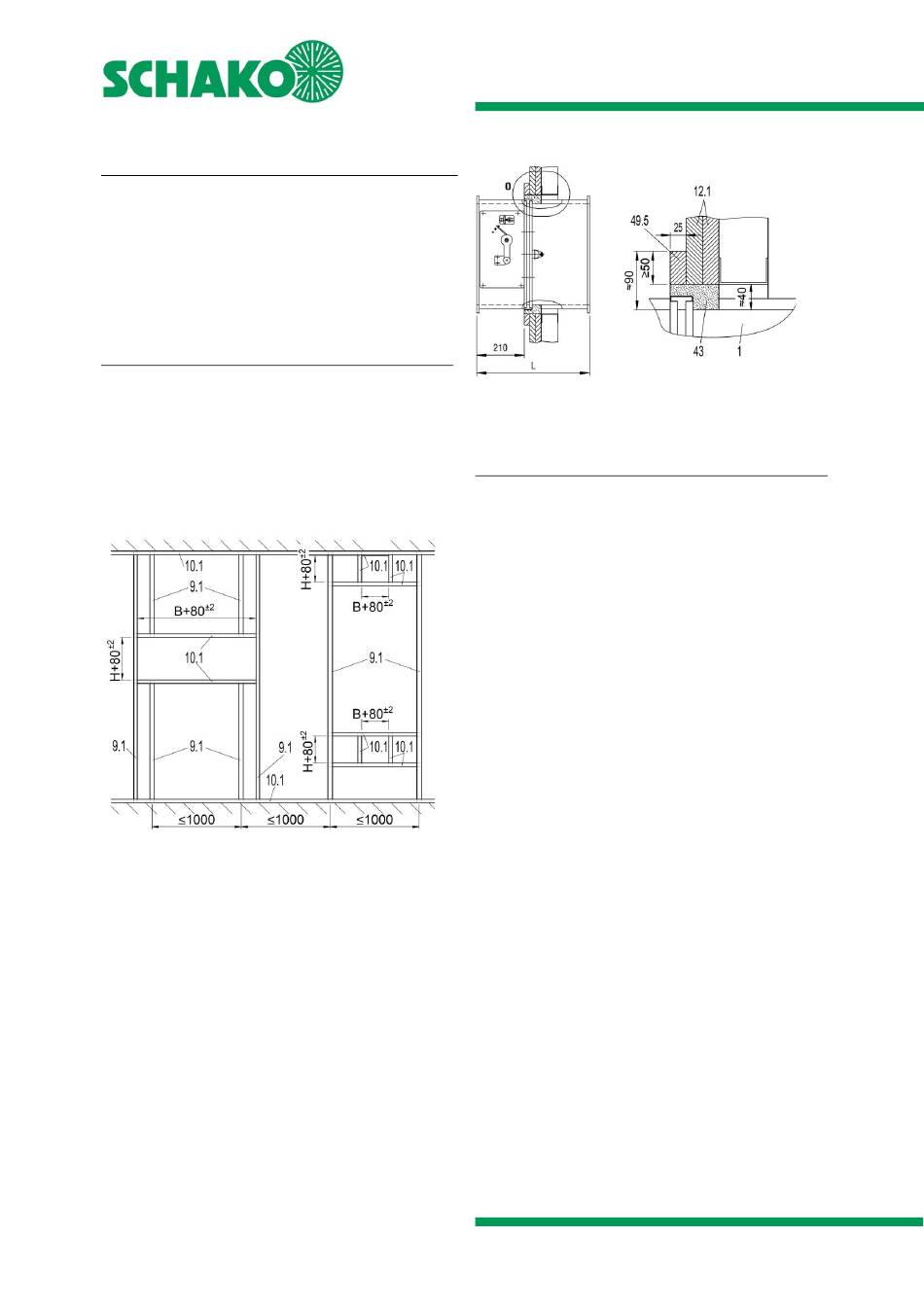

Abbildung 89: Metallständerwerk mit erforderlichen Aus-
wechslungen für Nasseinbau (Schachtwand)
Montagehinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig
je 1-mal vernieten, vercrimpen oder verschrauben. Diese
Verbindungen dienen der reinen Montagebefestigung der
einzelnen Metallprofile.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
einseitiger Beplankung
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Einzelheit O
Abbildung 90: Wandbeplankung und Aufdoppelung
(Schachtwand)
Einbauablauf
 Metallständerwerk der Wand gemäß den Angaben des
Wandherstellers herstellen und Auswechslungen entspre-
chend der Abbildung 89 vorsehen.
 Herstellen der Wandbeplankung (Pos. 12.1) und Aufdoppe-
lung (Pos. 49.5) sowie Einbauöffnung für den Einbau der
BKA-EN.
 Auf der Nichtbedienseite der BKA-EN (Pos. 1) gegebenen-
falls einen Verfüllanschlag anbringen (! darf nicht mit dem
Gehäuse der BKA-EN verschraubt werden. Verfüllanschlag
ist Brandschutztechnisch nicht erforderlich).
 Montage der BKA-EN unter Zuhilfenahme von Montageab-
hängungen etc.
 BKA-EN in die Aussparung der Wand einsetzen (Bedienseite
- Einbaumaß 210 mm zur Aufdoppelung beachten). Ring-
spalt zwischen umlaufenden Metallprofilen der Wand und
Gehäuse der BKA-EN gleichmäßig ausmitteln.
 Verspachtelung mit wandeigenem Verspachtelungsmate-
rial (Pos. 43; Spalt vollständig mit Gips ausgefüllt) durchfüh-
ren. Anschluss- und Stossfugen der Aufdoppelungen sind
ebenfalls mit wandeigenem Verspachtelungsmaterial zu
verspachteln.
