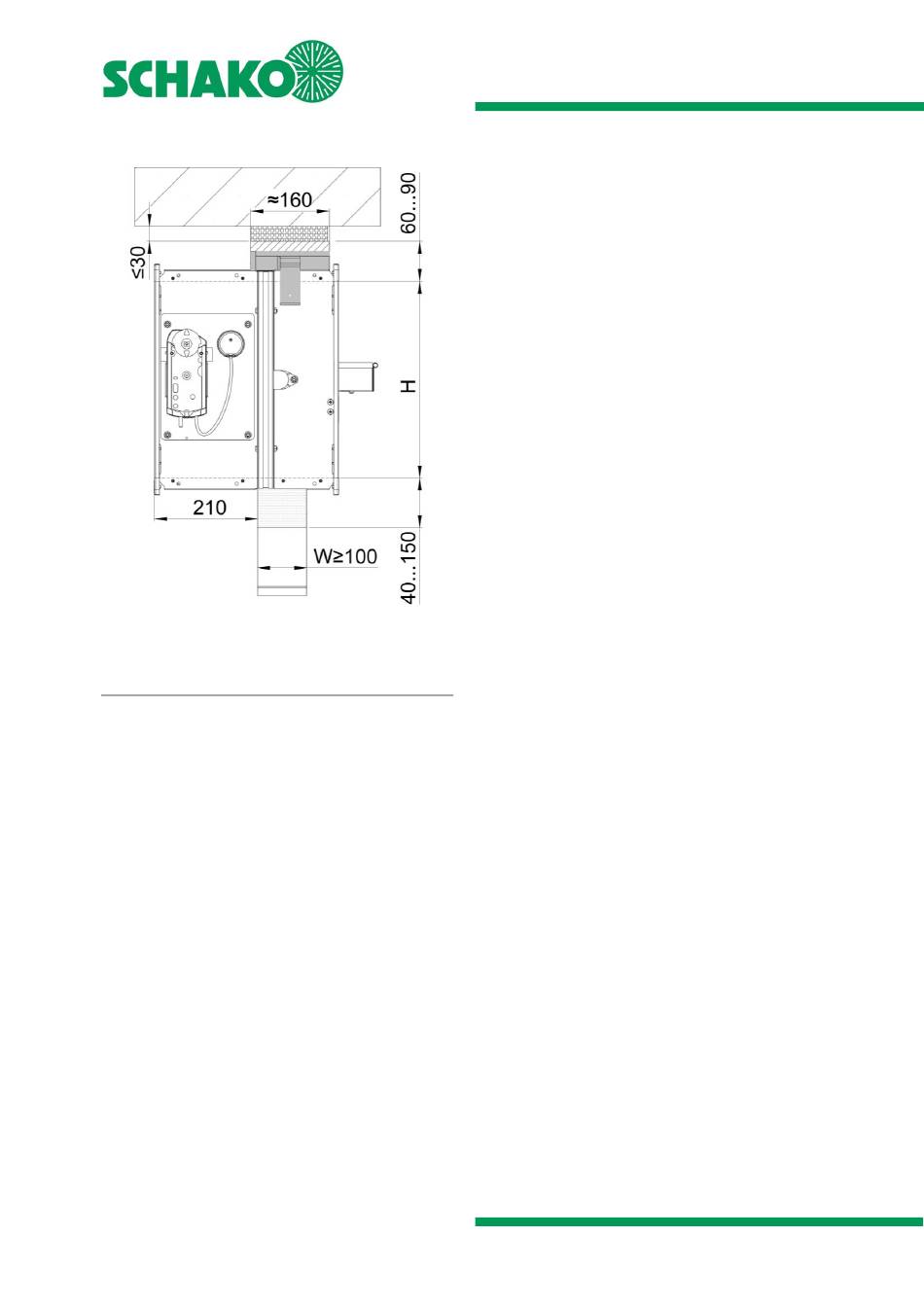

Abbildung 18: Abstand zur massiven Decke

Einbauablauf

Montage der Brandschutzklappe (Pos. 1) erfolgt nach
dem Wandaufbau und der Erstellung der korrekten Ein-
bauöffnung.

Untergrund (Deckenunterseite) muss eben sein, größere
Unebenheiten sind auszugleichen (z.B. Gipsverspachte-
lung).

Vor dem Einbau ist die Mineralwolle des Einbausatzes
Typ GDA (Pos. 35) entsprechend der vorhandenen
Einbauöffnung abzulängen und auf den Einbausatz Typ
GDA zu platzieren.

Einbausatz Typ GDA lot- und fluchtgerecht in der Ein-
bauöffnung der massiven Wand (Pos. 15) positionieren.

Der Einbausatz Typ GDA (Pos. 35) bzw. optional die Auf-
doppelung (Pos. 36) sind höhengleich zum Wandkopfbe-
reich zu positionieren (siehe Abbildung 16; "x"), die Mi-
neralwolle wird dadurch gepresst. Die Aufdoppelung ist
bis zu einem Höhenausgleich von 30 mm möglich.

Restliche Ringspalte (unten, links, rechts)
mit Mörtel (Pos. 13) ausmörteln.
