58.1 Plattenstreifen d x b = 35 mm x 160 mm, Universal-
schrauben FN 4,3 x 65 (Porenbetonmauerwerk) bzw.
Hilti HUS3-C 6 x 70 (Beton). Schraubköpfe sind zu
versenken. Andere Wandbaustoffe: Befestigungs-
mittel sind entsprechend abzustimmen.
58.2 Plattenstreifen d x b = 35 mm x 40 mm, Universal-
schrauben 5 x 70.
58.3 Plattenstreifen d x b = 35 mm x 100 mm, Universal-
schrauben 4 x 60.
58.4 Plattenstreifen d x b = 35 mm x 40 mm, Universal-
schrauben 5 x 70.
59 Lüftungsleitung aus Stahlblech
Einbauablauf
•
Montage von Mörtelankern Pos.14 an die Lüftungslei-
tung. Einbau der Lüftungsleitung und Ausmörteln des um-
laufenden Ringspalts. Bei bereits vorhandenen, eingebau-
ten Lüftungsleitungen sind diese mittels, zum Befesti-
gungsuntergrund passenden Befestigungsmitteln (z.B.
Schrauben, Anker o.ä.) entsprechend zu fixieren.
•
Montage der BKA-EN (Pos. 1) an der vorhandenen Lüf-
tungsleitung aus Stahlblech (Pos. 59).
•
Einbaurahmen Typ ERA2 (Pos. 57), unter Beachtung des
Einbaumaßes 186 bzw. 191 (Antriebseite) mm, umlaufend
anbringen und mit Hilfe der zum Lieferumfang gehören-
den Winkeln in den Eckbereichen befestigen.
•
Montage der umlaufenden PROMATECT®-Plattenstreifen
Pos. 58.1 an die Wand. Unebenheiten sind z.B. durch Vor-
spachtelungen zu egalisieren.

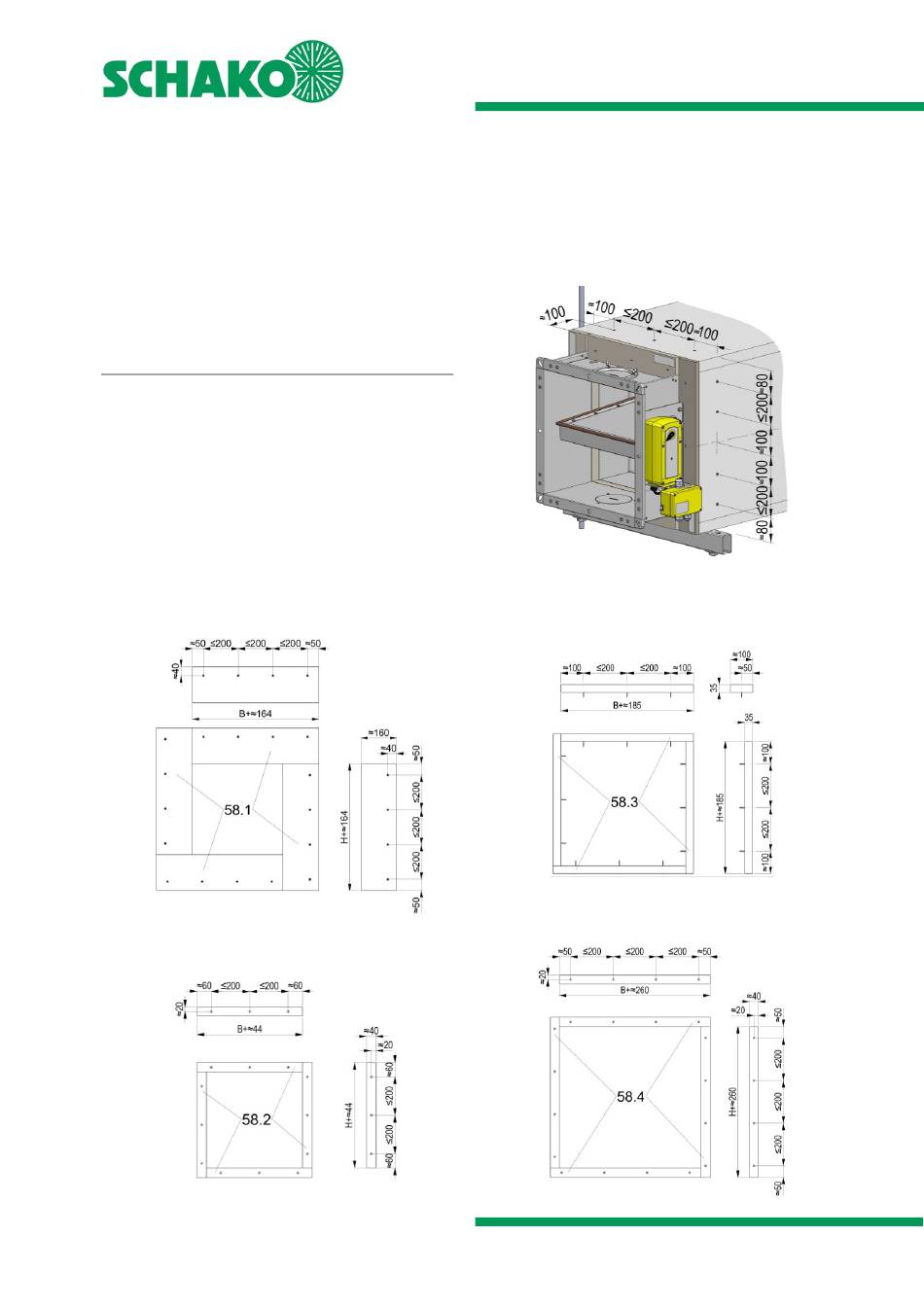

Abbildung 30: Abmessungen und Anordnung Pos. 58.1

•
Montage der umlaufenden PROMATECT®-Plattenstreifen
Pos. 58.2 an Pos. 58.1.

Abbildung 31: Abmessungen und Anordnung Pos. 58.2

Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in massiven Wänden
•
Montage der feuerwiderstandsfähigen
(Pos. 41) aus PROMATECT®-Brandschutzbauplatten, d= 35
mm, inklusive Abhängung. Promat®-Handbuch, Konstruk-
tion 478, in der aktuellen Fassung ist zu berücksichtigen.
Die PROMATECT®-Brandschutzbauplatten werden im Be-
reich des Einbaurahmens ERA2 mit diesem umlaufend ver-
schraubt, siehe nachfolgend Abbildung 32. Die Abhängung
im Bereich der BKA-EN ist entsprechend Abbildung 29 (Ein-
zelheit G) zu positionieren.
Abbildung 32: Montage PROMATECT®-Brandschutzbauplatten
am Einbaurahmen ERA2
•
Montage der umlaufenden PROMATECT®-Plattenstreifen
Pos. 58.3 an die feuerwiderstandfähige Bekleidung Pos.41.

Abbildung 33: Abmessungen und Anordnung Pos. 58.3

•
Montage der umlaufenden PROMATECT®-Plattenstreifen
Pos. 58.4 an Pos. 58.1.

Abbildung 34: Abmessungen und Anordnung Pos. 58.4

Stand: 2026-01-08 | Seite 20
Bekleidung
