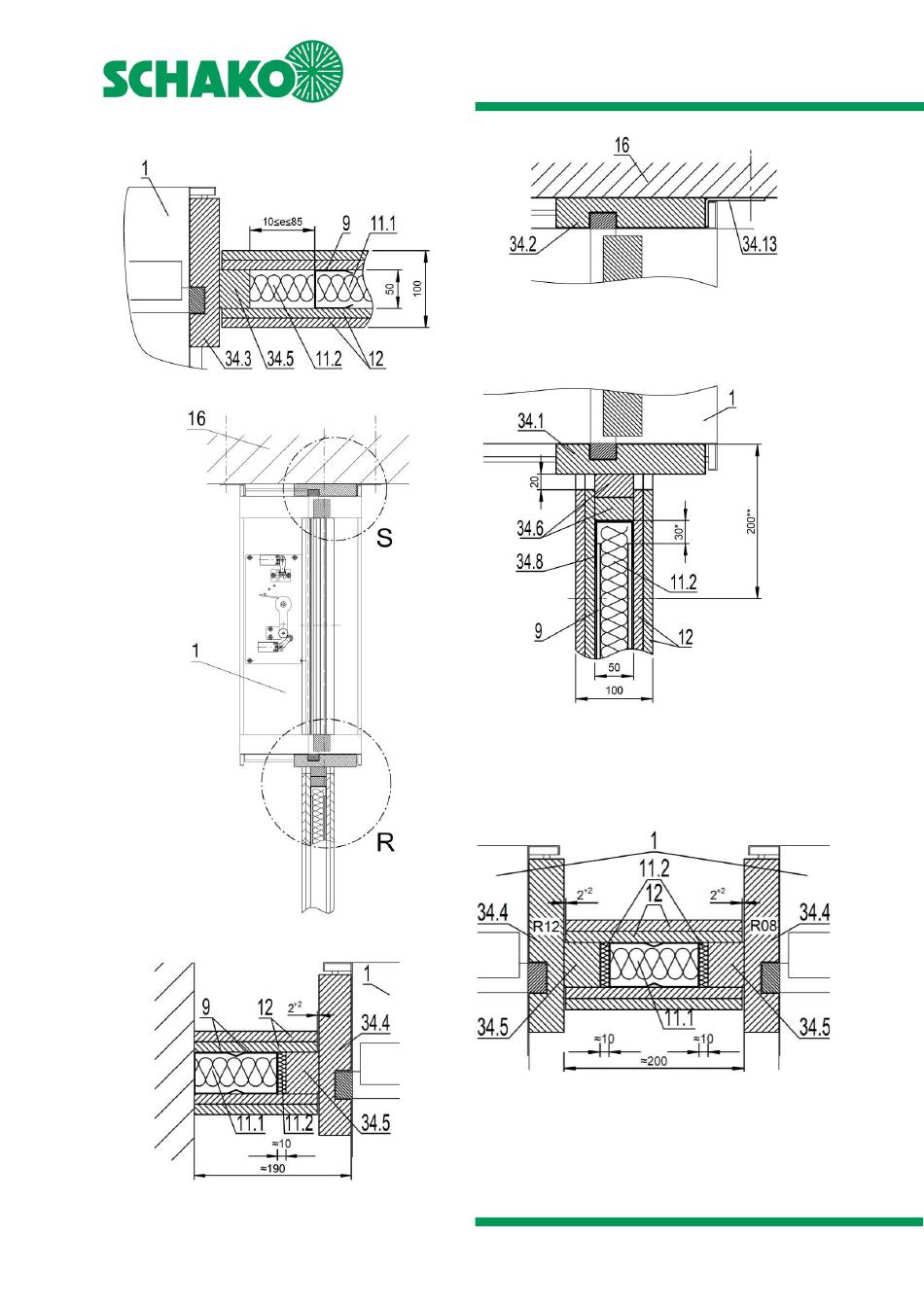

Schnitt D-D

Abbildung 63: Schnitt D-D

Schnitt E-E

Abbildung 64: Schnitt E-E

Abbildung 65: Abstand zur benachbarten Wand

Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Einzelheit S
Einzelheit R
* Abstand CW-Profil (Pos. 9) zum U-Profil (Pos. 34.8)
** Abstand zur Verschraubung der Beplankung („Schraubenfreier Bereich")

Abbildung 66: Einzelheit S und R

Abbildung 67: Abstand zueinander, beim Einbau neben-
einander
Stand: 2026-01-08 | Seite 33
