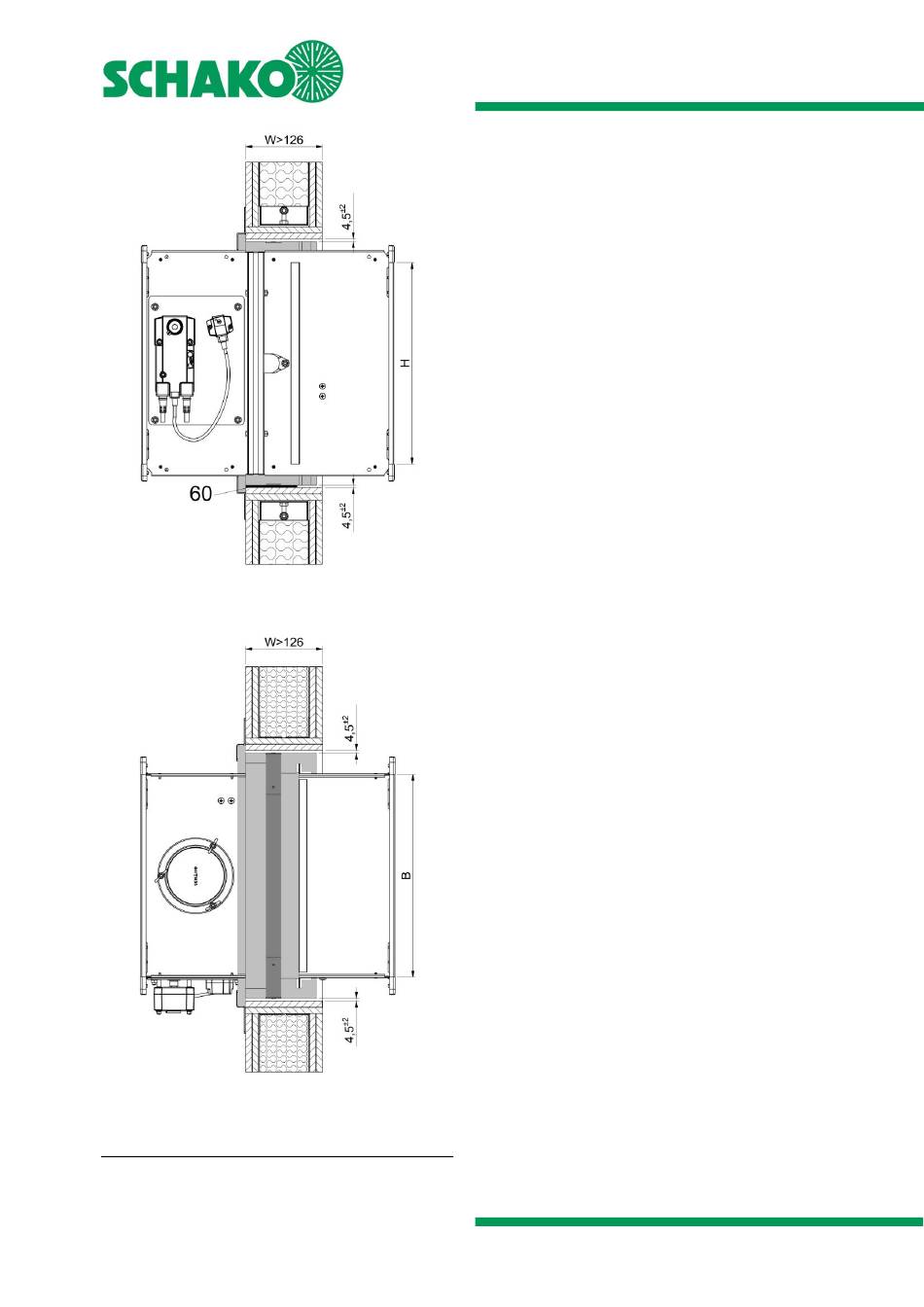

Abbildung 87: Trockeneinbau mit Einbaurahmen Typ ER-A1 in
leichte Trennwand mit Stahlblecheinlage (F90) W > 126 mm
Abbildung 88: Trockeneinbau mit Einbaurahmen Typ ER-A1 in
leichte Trennwand mit Stahlblecheinlage (F90) W > 126 mm
Einbauablauf
• Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers und den erforderlichen Auswechslungen
entsprechend der Abbildung 77 Seite 39 bzw. Abbildung 78
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Einbau in leichte Trennwände mit Metallständerwerk
Seite 40 herstellen. Aussparung für den Einbau der BKA-EN
mit Einbaurahmen Typ ER-A1 (Pos. 17) vorsehen.
 Umlaufende Laibung (Pos. 20) mit 12,5 mm bzw. 2 x
12,5 mm (in Abhängigkeit der Wanddicke) GKF-Platten
herstellen und mit umlaufenden Metallprofilrahmen mittig
verschrauben (Pos. 33.2
Schnellbauschrauben TB Ø 3,5 x 25 mm (bei 1xLaibung) bzw.
TB Ø 3,5 x 45 mm (bei 2xLaibung); Schraubenabstand ≤ 250
mm bzw. min. jedoch 2 Schrauben pro Seite).
 BKA-EN in die Aussparung der Wand (Maße: B+93
±2
H+93 mm) einsetzen,
Einbaurahmens Typ ER-A1 an der Wand anliegt (s. u.a.
Abbildung 85). Umlaufender Ringspalt zwischen Aussparung
der Wand und Einbaurahmen Typ ER-A1 gleichmäßig
ausmitteln. Hierzu wird die Verwendung von bauseitigen
Blechstreifenpaketen, bestehend aus einzelnen Blechstreifen
(Pos. 60, s. Abbildung 83) empfohlen. Die Blechstreifen können
nach der Montage der Haltelaschen (Pos. 18) in der
Konstruktion belassen werden. Montage der BKA-EN unter
Zuhilfenahme von Montageabhängungen etc..
 Die Brandschutzklappe wird an allen Seiten mit der entspre-
chenden Anzahl an Haltelaschen (Pos. 18; s. Tabelle 5 Seite
41) an der Tragkonstruktion (Wechselprofilen – Pos. 42)
befestigt. Die Haltelaschen werden mit jeweils 2 Stück
Schnellbauschrauben (Pos. 19.1 z.B. TB Ø 3,5x45 mm;
Schraubenlänge an Beplankungsdicke anpassen) an der
Tragkonstruktion befestigt.
9 Profil CW 50/50/06 (bei Wanddicke = 101 mm, für größere
Wanddicken müssen entsprechende Profile verwendet werden)
10 Profil UW 50/40/06 (bei Wanddicke = 101 mm, für größere
Wanddicken müssen entsprechende Profile verwendet werden)
11.1 Mineralwolle (gemäß Angaben Wandhersteller)
12 Beplankung (beidseitig) der Metallständerwand aus
gipsgebundenen Plattenbaustoffen
16 massive Decke
17 Einbaurahmen Typ ER-A1 (Zubehör gegen Mehrpreis:
lose als Bausatz oder werkseitig vormontiert).
17.1 + 17.3 B-Seite Teil 1 und 2
17.2 + 17.4 H-Seite Teil 1 und 2
17.5 Senkkopfschraube 4,5 x 20 mm (8 Stück)
17.6 Eckwinkel ER-A1 (4 Stück)
18 Haltelaschen (im Lieferumfang Einbaurahmen Typ ER-A1
enthalten)
19.1 Schnellbauschrauben (-bauseitig- 2 Stück / Haltelasche;
z.B. TB Ø 3,5 x 45mm; Schraubenlänge an Beplankungs-
dicke anpassen)
20 Laibung (-bauseitig-), umlaufend mit Metallständerprofilen
verschraubt, in Abhängigkeit der Wanddicke (12,5 mm
GKF-Platten bei Wanddicke W ≤ 126 mm / bei W > 126 mm
ist die Laibung mit 2 x 12,5 mm auszuführen)
33.3 Schnellbauschrauben (-bauseitig- z.B. TB Ø 3,5 x 25mm
(bei 1xLaibung) bzw. TB Ø 3,5 x 45 mm (bei 2xLaibung);
Schraubenlänge an Laibungsdicke anpassen; Schrauben-
abstand ≤ 250 mm bzw. mindestens jedoch 2 Schrauben
pro Seite)
42 Aussteifungsprofil UA 50/40/2 (bei Wanddicke = 101 mm,
für größere Wanddicken müssen entsprechende Profile
verwendet werden)
42.1 Anschlusswinkel samt Befestigungsmittel passend zum
UA-Aussteifungsprofil (Pos. 42)
44 Stahlblecheinlage gemäß Wandhersteller
60 Blechstreifenpakete Stahlblech verzinkt (b≈30mm,
l≈100mm, t=variabel)
