4. Auslöseeinrichtung Pneumatik - Schwenkantrieb
4.1 Sichtprüfung
o
Brandschutzklappe auf Beschädigungen und Ver-
schmutzungen überprüfen.
o
Notwendige Reinigungsarbeiten durchführen.
4.2 Pneumatische Auslösung – Brandschutzklappe schließen
Ausführung A (Standard)
o
Pneumatischer Schwenkantrieb (Pos. 52) drucklos
machen.
o
Brandschutzklappe muss selbständig schließen, Ver-
riegelung erfolgt über Federkraft des Pneumatischen
Schwenkantriebs.
Ausführung B
o
Luftzuführung unterbrechen durch Betätigen des
elektrischen Ventils (bauseitig)
Schwenkantrieb wird drucklos.
o
Brandschutzklappe muss selbständig schließen, Ver-
riegelung erfolgt über Federkraft des Pneumatischen
Schwenkantriebs.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Technische Dokumentation
Inbetriebnahme, Instandhaltung BKA-EN
BKA-EN mit Pneumatik - Schwenkantrieb

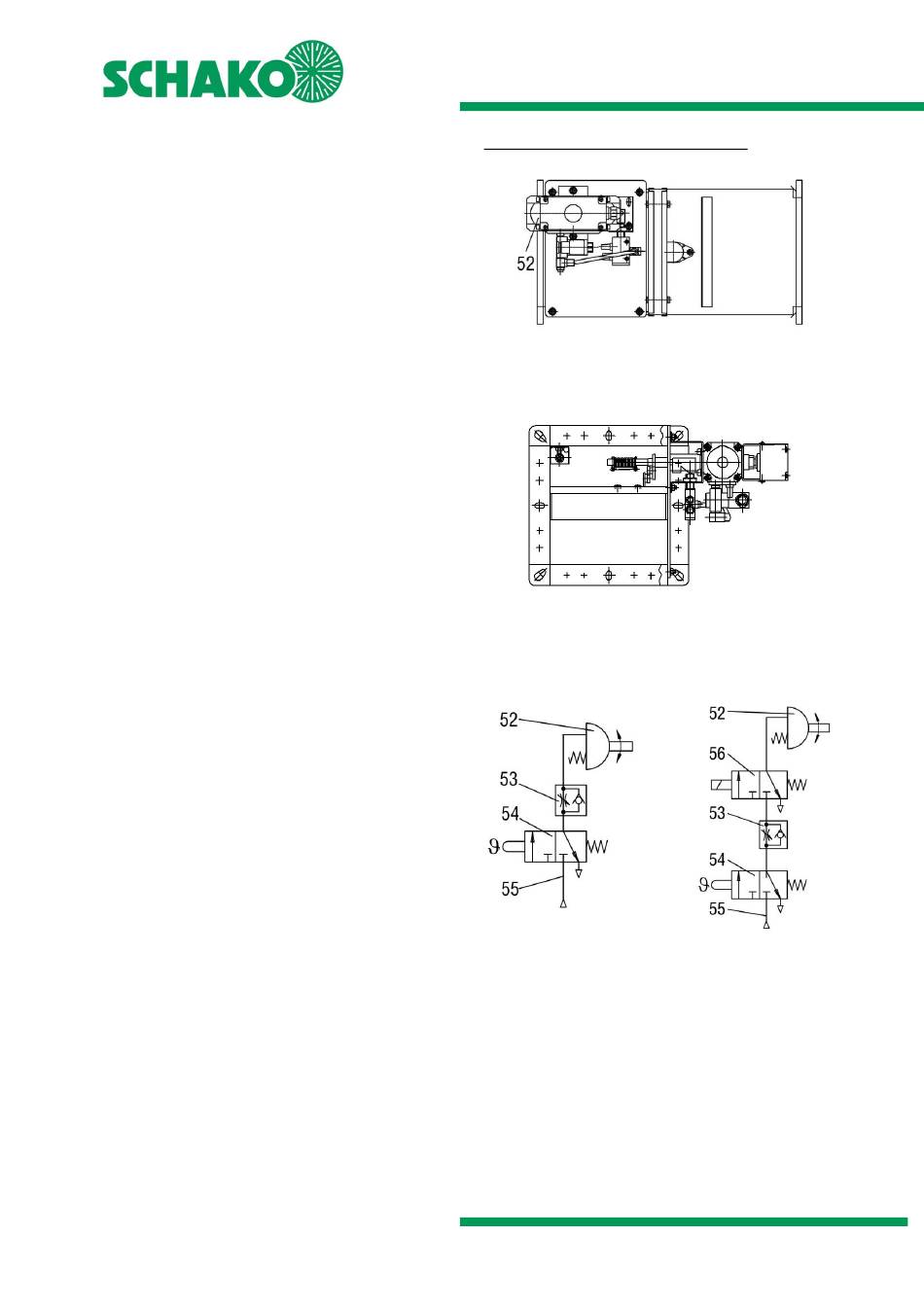

Abbildung 141: Seitenansicht BKA-EN (Pneumatikausfüh-
rung)
Pneumatischer
Abbildung 142: Vorderansicht BKA-EN (Pneumatikausführung)
Pneum. Standardausführung
Abbildung 143: Ausführungen (Pneumatik)
52 Pneumatischer Schwenkantrieb (Betriebsdruck 6 bar)
53 pneumatisches Drosselventil
54 pneumatischer Thermoschalter mit Schmelzlotsicherung
72°C/98°C; 3/2 Wegeventil, Anschluss G1/8
55 Speisedruck 6 bar
56 Magnetventil (Zubehör gegen Mehrpreis)
Elektro-pneumatisches 3/2 Wegeventil, Anschluss G1/8
Stand: 2026-01-08 | Seite 89
Zusätzlich mit Magnetventil
(Zubehör, gegen Mehrpreis)
