Einbau mit Anbaurahmen AR an leichte Trennwände
mit Metallständerwerk und beidseitiger Beplankung
Nenngröße 100 bis 500 – (Trockeneinbau)

Einbau mit Anbaurahmen AR an leichte Trennwände mit
Metallständerwerk und
(gipsgebundene Plattenbaustoffe; Wanddicke ≥ 100 mm)
entsprechend Klassifizierung nach EN 13501-2 oder
vergleichbaren nationalen Normen.

Einbau von flexiblen Stutzen -beidseitig- erforderlich
(alternativ: flexible Lüftungsleitung aus Aluminium).

Keine zusätzlichen Abhängungen oder Befestigungen der
BSK-RPR zulässig, Einbau- und Montagehilfen müssen
rückgebaut werden.

Abstand der Brandschutzklappen zueinander muss
mindestens 200 mm betragen.

Abstand zu tragenden, flankierenden Bauteilen (Wand /
massive Decke) beträgt mindestens 75 mm. Der
tatsächliche Mindestabstand kann geringfügig von den
zuvor genannten Abständen abweichen und ist in
Abhängigkeit der Wandanschlussart auszuführen und
anzupassen.

Die Installation der BSK-RPR mit Anbaurahmen AR ist an
beliebiger Stelle unter
Mindestabstände in der leichten Trennwand, unabhängig
der vorhandenen wandzugehörigen Metallständerprofile
möglich. Somit ist der Einbau in einer zuvor fertig
beplankten Wand möglich.
Dargestellter Einbauvorschlag bezieht sich auf die Klappen-
größe ø224 bis ø500 mm, für alle anderen Nenngrößen sind
Einbaudetails auf Seite 18 ersichtlich.
Montaghinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig je
1-mal vernieten, crimpern oder verschrauben. Diese Verbin-
dungen dienen der reinen Montagebefestigung der einzelnen
Metallprofile.

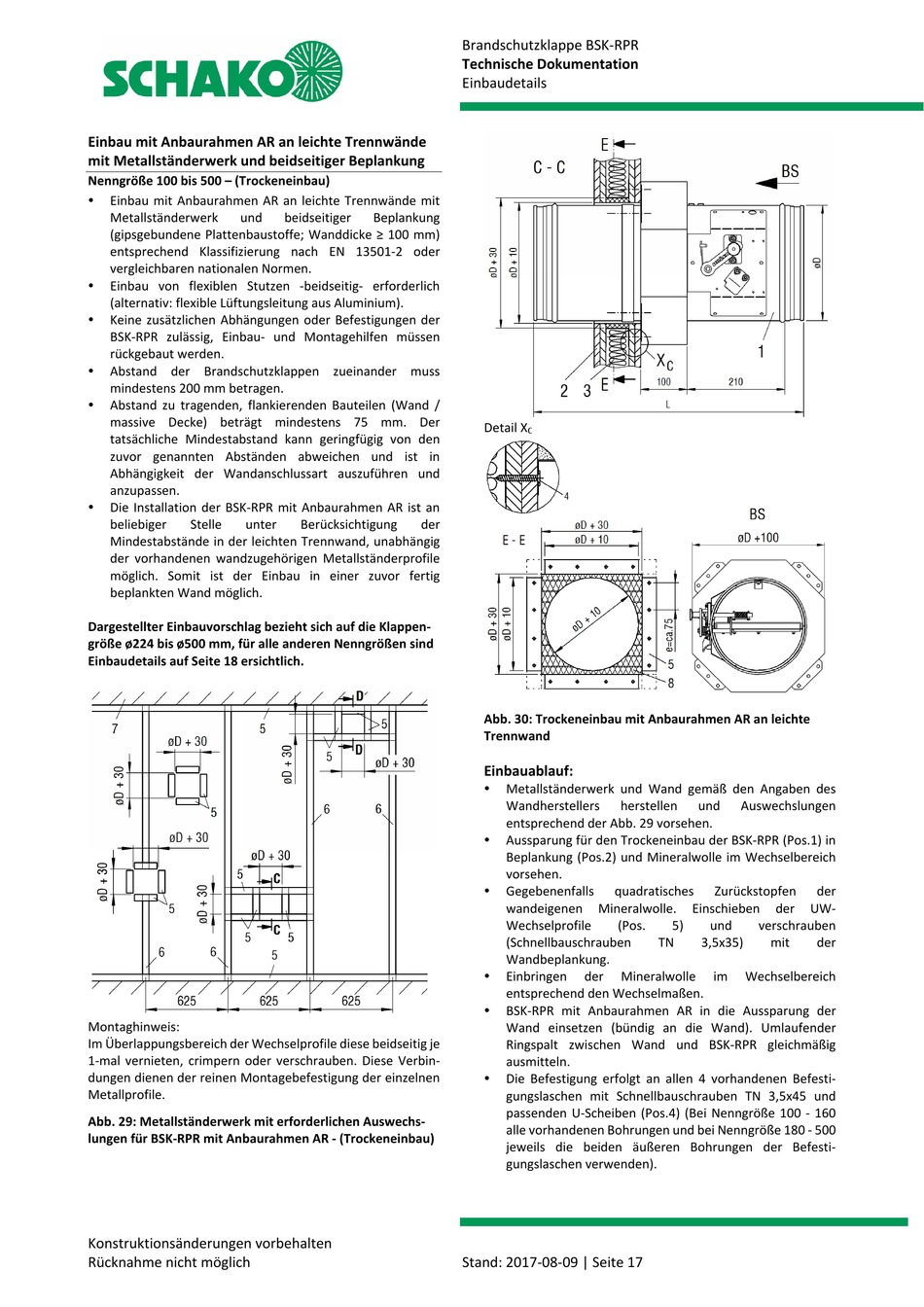

Abb. 29: Metallständerwerk mit erforderlichen Auswechs-
lungen für BSK-RPR mit Anbaurahmen AR - (Trockeneinbau)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
beidseitiger Beplankung
Berücksichtigung der
Brandschutzklappe BSK-RPR
Technische Dokumentation
Einbaudetails
Detail X
C
Abb. 30: Trockeneinbau mit Anbaurahmen AR an leichte
Trennwand
Einbauablauf:

Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers herstellen
entsprechend der Abb. 29 vorsehen.

Aussparung für den Trockeneinbau der BSK-RPR (Pos.1) in
Beplankung (Pos.2) und Mineralwolle im Wechselbereich
vorsehen.

Gegebenenfalls quadratisches
wandeigenen Mineralwolle.
Wechselprofile (Pos.
(Schnellbauschrauben
Wandbeplankung.

Einbringen der Mineralwolle
entsprechend den Wechselmaßen.

BSK-RPR mit Anbaurahmen AR in die Aussparung der
Wand einsetzen (bündig an die Wand). Umlaufender
Ringspalt zwischen Wand und BSK-RPR gleichmäßig
ausmitteln.

Die Befestigung erfolgt an allen 4 vorhandenen Befesti-
gungslaschen mit Schnellbauschrauben TN 3,5x45 und
passenden U-Scheiben (Pos.4) (Bei Nenngröße 100 - 160
alle vorhandenen Bohrungen und bei Nenngröße 180 - 500
jeweils die beiden äußeren Bohrungen der Befesti-
gungslaschen verwenden).
