Brandschutzklappe Abhängung; Allgemein; Abbildung 85: Durchsteckmontage (Einzelheit A); Abhängung Der Brandschutzklappe Beim Trockeneinbau Mit Anbaurahmen Ar Entfernt Von Massiven Wänden - Schako Bsk-Rpr Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung

BRANDSCHUTZKLAPPE ABHÄNGUNG

Allgemein

Bei folgenden Einbausituationen sind die Brandschutzklappen
bauseitig abzuhängen:
•
Trockeneinbau entfernt von massiven Wänden mit
Anbaurahmen AR
•
Trockeneinbau mit Weichschott
Bei Trockeneinbau entfernt von massiven Wänden mit An-
baurahmen AR sind folgende Abhängungen im unmittelbaren
Bereich der Brandschutzklappe vorzusehen (siehe Abbildung
86):
•
2 Gewindestangen M10 je Brandschutzklappe
Die Abhängungen der feuerwiderstandsfähigen Lüftungslei-
tung L90 an sich sind nach Promat®-Handbuch, Konstruktion
478, in der aktuellen Fassung, auszuführen. Dasselbe gilt für
die Bekleidungen der oben genannten Abhängungen im un-
mittelbaren Bereich der Brandschutzklappe und jene der feu-
erwiderstandfähigen Lüftungsleitung.
Bei Trockeneinbau mit Weichschott sind 2 Gewindestangen
M10 je Brandschutzklappe vorzusehen. Gewindestangen ab
einer Länge von 1500 mm sind zu bekleiden, z.B. nach Pro-
mat®-Handbuch, Konstruktion 478, in der aktuellen Fassung.
Bei statischer Auslegung der Abhängesysteme ist die rechne-
rische Zugspannung auf 6 N/mm² und Scherspannung auf
10 N/mm² zu begrenzen.
Abhängungen sind an massiven Decken zu befestigen. Hierzu
sind Befestigungssysteme, wie Dübel, Ankerstangen, Injekti-
onssysteme usw., mit nachgewiesener Feuerwiderstands-
dauer zu verwenden und auf die Deckenausführungen abzu-
stimmen. Durchsteckmontagen mit Befestigungen oberhalb
der massiven Decken können ebenso ausgeführt werden,
siehe folgende Abbildung 85.

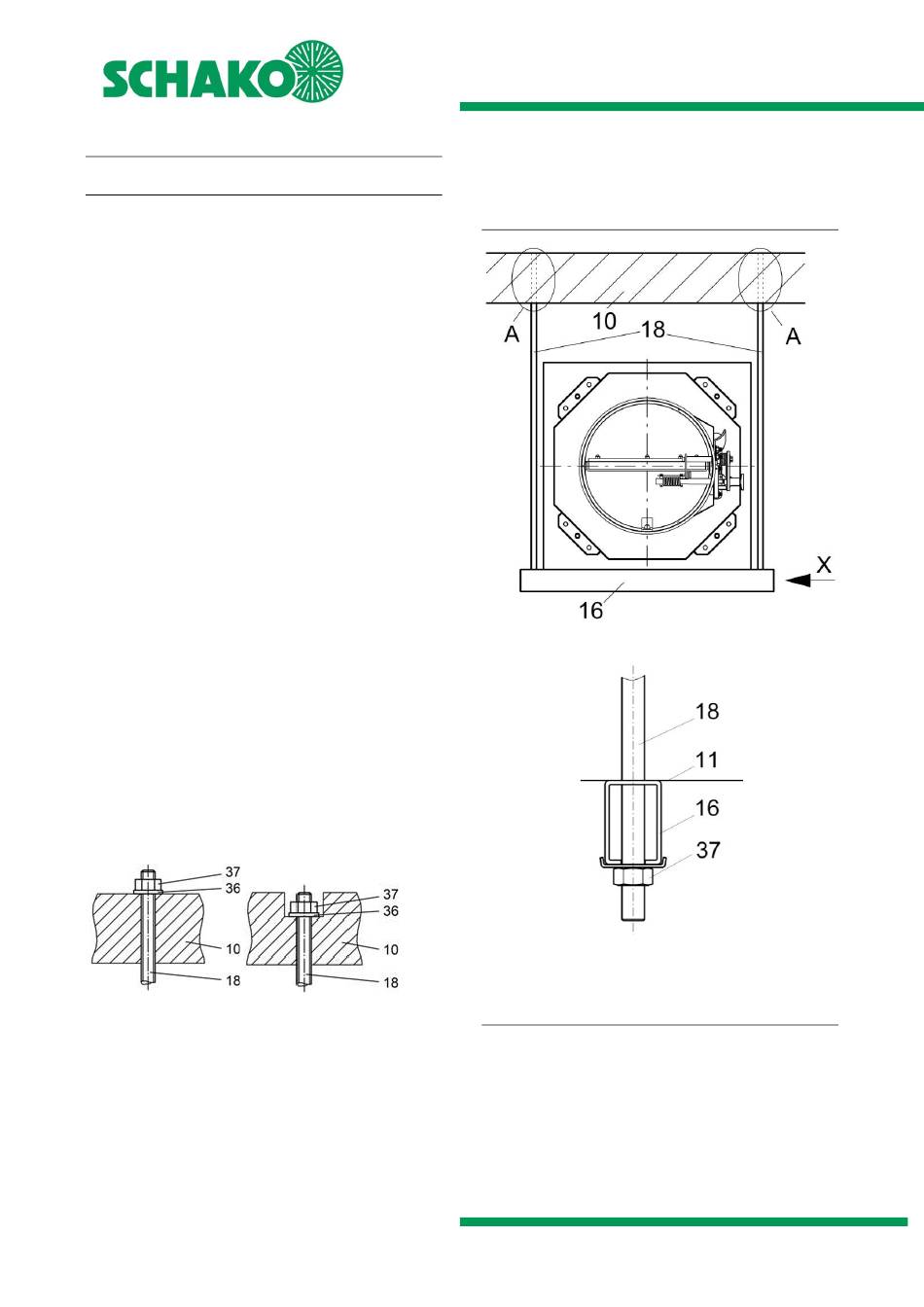

Abbildung 85: Durchsteckmontage (Einzelheit A)

10 massive Decke
11 Feuerwiderstandsfähige Lüftungsleitung (L90)
16 Hilti MQ 41/3 oder gleichwertig
18 Gewindestange M10
36 Scheibe z.B. DIN EN ISO 7089/7090
(passend zu Pos 18)
37 Sechskantmutter z.B. ISO 4032 (passend zu Pos. 18)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BSK-RPR
Technische Dokumentation
Brandschutzklappe Abhängung
Abhängung der Brandschutzklappe beim
Trockeneinbau mit Anbaurahmen AR entfernt von
massiven Wänden
Abbildung 86: Abhängung im unmittelbaren Bereich der
Brandschutzklappe

Abbildung 87: Tragschiene (Ansicht X)

Abhängung der Brandschutzklappe beim
Trockeneinbau mit Weichschott
Brandschutzklappe muss beidseitig der Wand dauerhaft an
der massiven Decke abgehängt werden. Der Anschluss der
Gewindestangen an die massive Decke ist sowohl für Dübel-
montage als auch Durchsteckmontage gelenkig auszuführen.
Hierfür sind Bauteile mit brandschutztechnischem Nachweis
erforderlich (z.B. Schiebebügel, Pendelabhänger).
Im Allgemeinen können sich länderspezifische, bauordnungs-
rechtliche Vorgaben unterscheiden; diese sind zwingend zu
berücksichtigen.
