AUSFÜHRUNGEN UND ABMESSUNGEN
BSK-RPR – Nenngröße 100 bis ≤ 250
BSK-RPR-S (Steckverbindung)

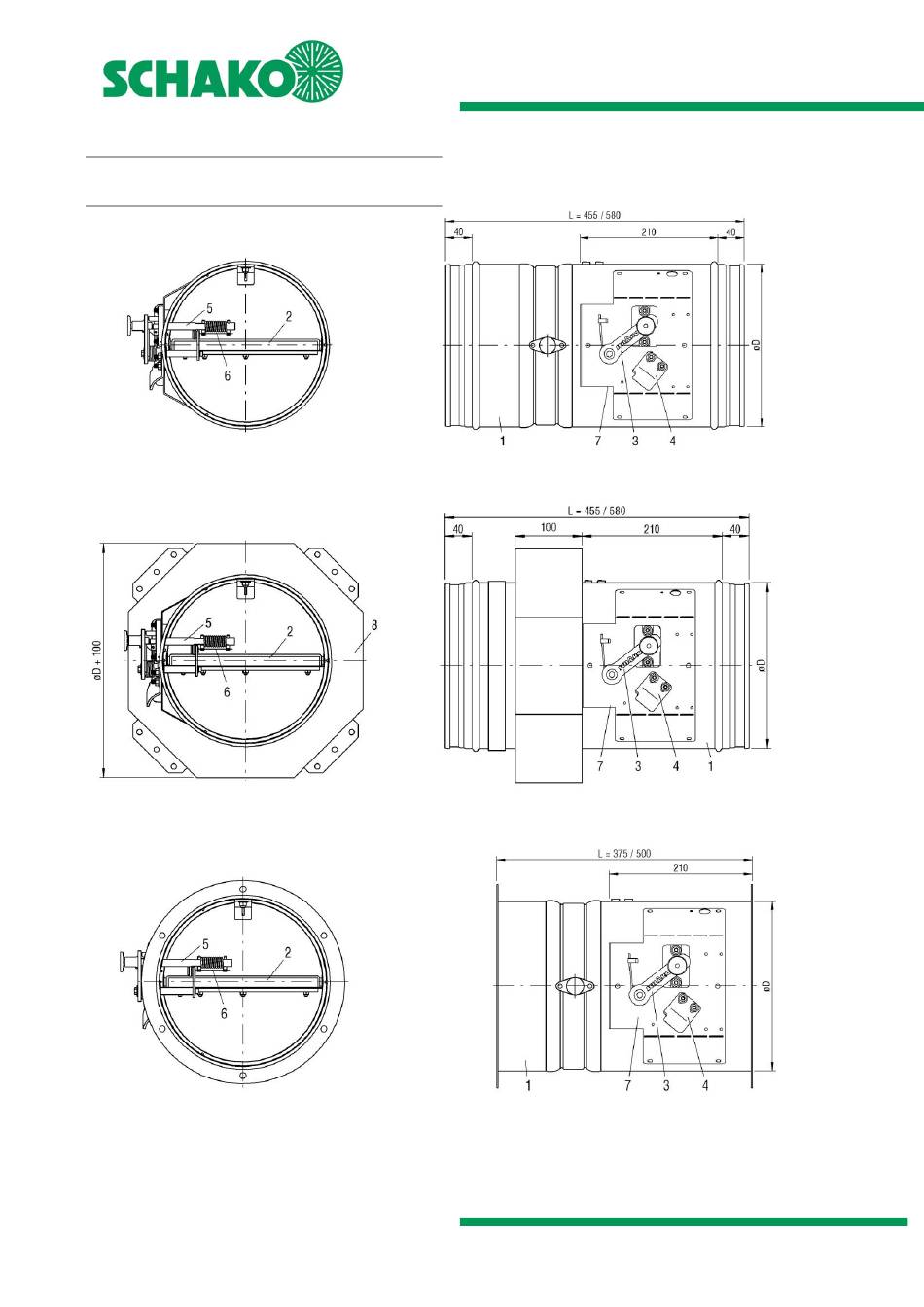

Abbildung 1: Abmessung BSK-RPR-S – Nenngröße 100 bis ≤ 250
BSK-RPR-S mit Anbaurahmen AR
(Anbaurahmen AR nur in –S Ausführung möglich, werkseitig
vormontiert, lose Lieferung nicht möglich)
Abbildung 2: Abmessung BSK-RPR-S mit Anbaurahmen AR –
Nenngröße 100 bis ≤ 250
BSK-RPR-F (Flanschanschluss)
Abbildung 3: Abmessung BSK-RPR-F - Nenngröße 100 bis ≤ 250
1 Brandschutzklappe BSK-RPR
2 Klappenblatt
3 Handhebel
4 Verriegelungsprofil
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BSK-RPR
Technische Dokumentation
Ausführungen und Abmessungen
5 Auslöseeinrichtung
6 Schmelzlot
7 Antriebseinheit
8 Anbaurahmen AR
Stand: 2026-01-08 | Seite 4
