AUSFÜHRUNGEN UND ABMESSUNGEN
BSK-RPR – Nenngröße 100 bis ≤ 250
BSK-RPR-S (Steckverbindung)

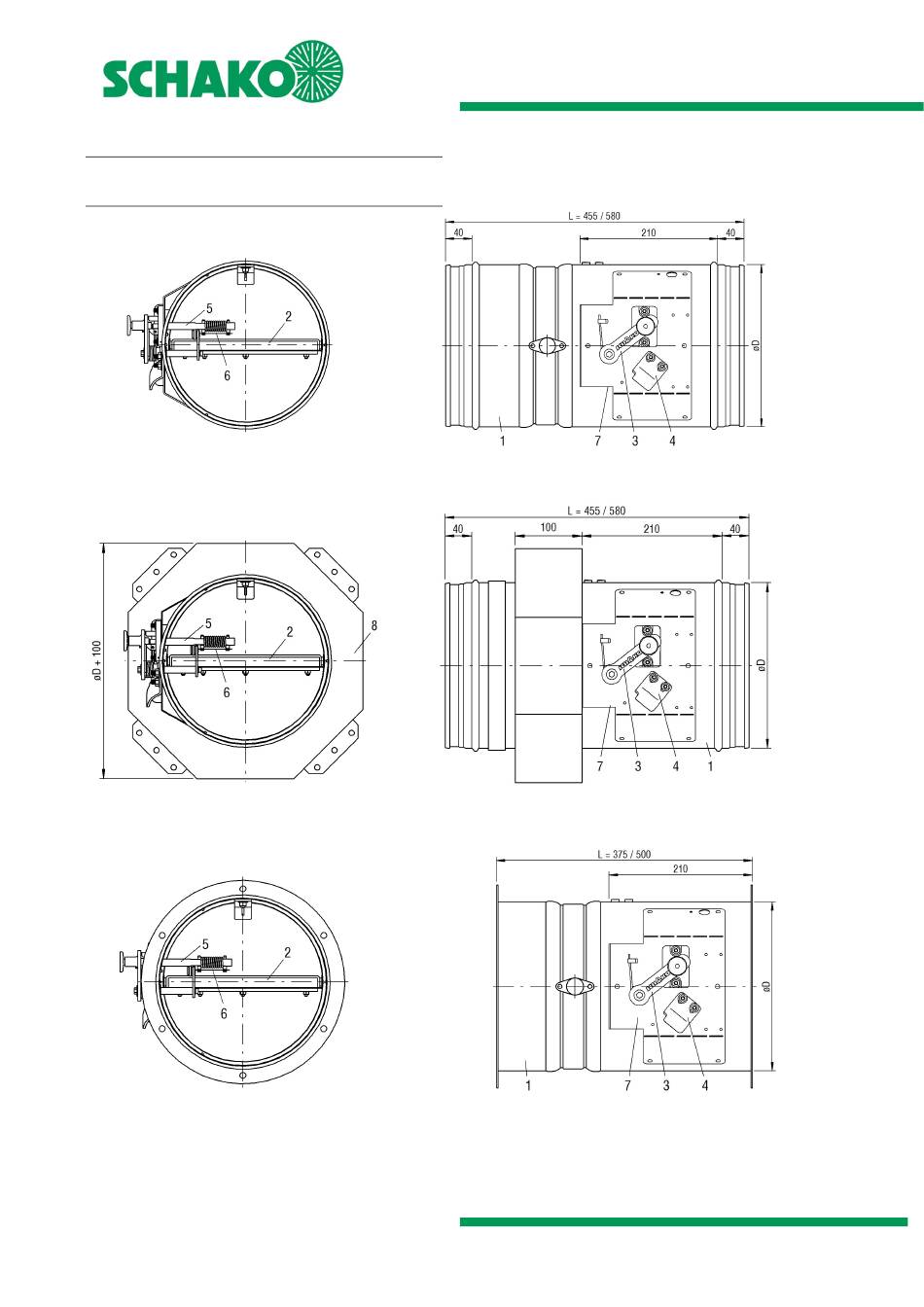

Abb. 1: Abmessung BSK-RPR-S – Nenngröße 100 bis ≤ 250
BSK-RPR-S mit Anbaurahmen AR
(Anbaurahmen AR nur in –S Ausführung möglich, werkseitig
vormontiert, lose Lieferung nicht möglich)
Abb. 2: Abmessung BSK-RPR-S mit Anbaurahmen AR –
Nenngröße 100 bis ≤ 250
BSK-RPR-F (Flanschanschluss)
Abb. 3: Abmessung BSK-RPR-F - Nenngröße 100 bis ≤ 250
1 Gehäuse
2 Klappenblatt
3 Handhebel
4 Verriegelungsprofil
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
5 Auslöseeinrichtung
6 Schmelzlot
7 Antriebseinheit
8 Anbaurahmen AR
Brandschutzklappe BSK-RPR
Technische Dokumentation
Ausführungen und Abmessungen
Stand: 2017-08-09 | Seite 4
