Rotex Solaris Montageanleitung Seite 7

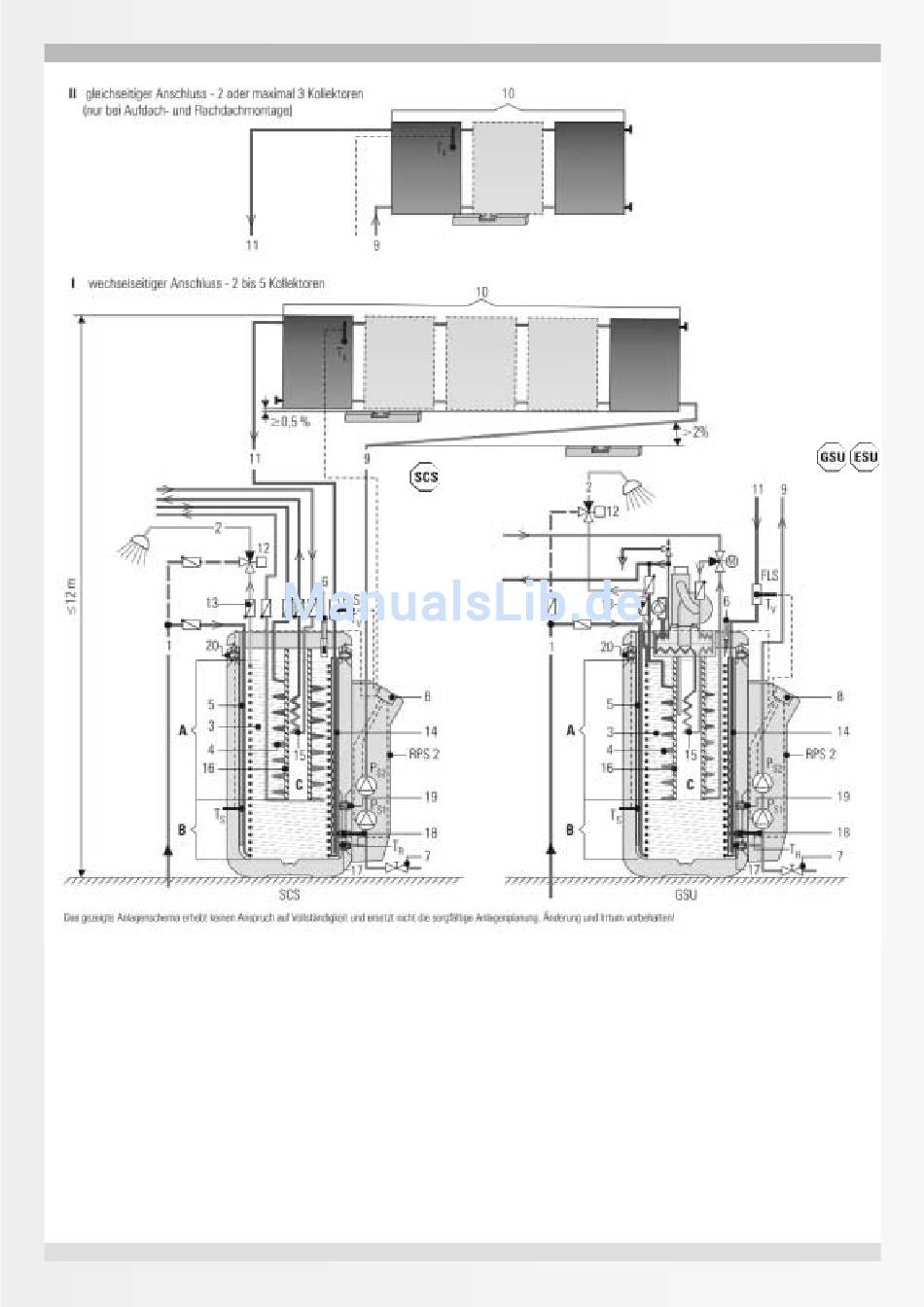

Solaris-Anlagenschema
1 Kaltwasser-Anschlussleitung
2 Trink-Warmwasser-Verteilleitung
3 Edelstahl-Wellrohr-Wärmetauscher
für Trink-Warmwasser
4 Edelstahl-Wellrohr-Wärmetauscher
zum Wärmeerzeuger (Speicherladung)
5 Tauchhülse für Speicher-Temperaturfühler
6 Füllstandsanzeiger (bei GSU, ESU
elektronisch)
7 Füll- und Entleerhahn
8 Solaris R2-Differenztemperatur-Regelung
9 Solar-Rücklaufleitung
10 Solaris-Kollektorfeld (2-5 Kollektoren)
11 Solar-Vorlaufleitung
Bild 2.5: Standardaufbau einer Solaris-Anlage
12 Thermisches Mischventil
(Verbrühschutz, bauseits)
13 Schwerkraftbremse
14 Solaris-Vorlauf-Schichtungsrohr
15 Edelstahl-Wellrohr-Wärmetauscher
zur Heizungsunterstützung
16 Wärmedämmhülle für Heizungsunter-
stützungs-Wärmetauscher
17 Anschluss für Solaris Rücklauf
(mit Ventileinsatz)
18 Tauchhülse für Solaris Rücklauf-
temperaturfühler
19 Anschluss für Ausgleichsleitung (mit
Ventileinsatz) für Speichererweiterung
20 Sicherheits-Überlauf-Anschluss
SCS Sanicube Solaris
GSU GasSolarUnit
RPS2 Regelungs- und Pumpeneinheit
A Brauchwasser-Zone
B Solar-Zone
C Heizungsunterstützungs-Zone
T Solaris Rücklauftemperaturfühler
R
T Solaris Speichertemperaturfühler
S
T Solaris Kollektortemperaturfühler
K
T Solaris Vorlauftemperaturfühler
V
FLS Solaris-Flowsensor (Durchflussmessung)
oder FlowGuard (Durchflusseinstellung)
P Solaris Betriebspumpe
S1
P Solaris Druckerhöhungspumpe
S2
[ 7 ]
