Anschließend werden zunächst das
Rücklaufanschlussrohr (Bilder
6.2.11 bis 6.2.13) und danach das
Vorlaufanschlussrohr (Bilder 6.2.14 bis
6.2.16) aus dem Kollektoranschluss-
Grundpaket Connect AB montiert. Da der
Absorber innerhalb des Kollektors
schwimmend eingebaut ist, wird so ver-
hindert, dass der Absorber beim Zusam-
menbau mit weiteren Kollektoren in eine
nicht gewünschte Position gedrückt wird.
Die Befestigung sowohl der Anschluss-
rohre als auch der Verschlussnippel
erfolgt nach dem Bajonettprinzip. Zur
Montage wird kein Werkzeug benötigt.
7. Der Dichtungsstopfen auf dem kurzen Rück-
laufanschlussrohr wird mit dem mitgelieferten
Gleitmittel geschmiert. Das Anschlussrohr
wird senkrecht zur Kollektorfläche am Kollek-
tor-Sammlerrohr unten links angesetzt (Bild
6.2.11) und bis zum Anschlag eingedrückt.
Dann wird das Rohr um 90° nach unten
gedreht (Bild 6.2.12). Dabei greift eine Nut im
Anschlussformstück unter den Kollektorrahmen
und verhindert so, dass das Anschlussrohr im
drucklosen Solaris-Anlagenbetrieb aus dem
Kollektor-Sammlerrohr herausrutschen könnte.
8. Danach wird in analoger Weise das lange
Vorlaufanschlussrohr montiert (Bilder 6.2.14
bis 6.2.16).
Sollte der hydraulische Anschluss
des Kollektorfeldes aus baulichen
Gründen von der rechten Seite aus
vorteilhaft sein oder wechselseitig
erfolgen, werden die Anschlussrohre
getauscht, nachdem alle Kollektoren
montiert sind.
[ 32 ]

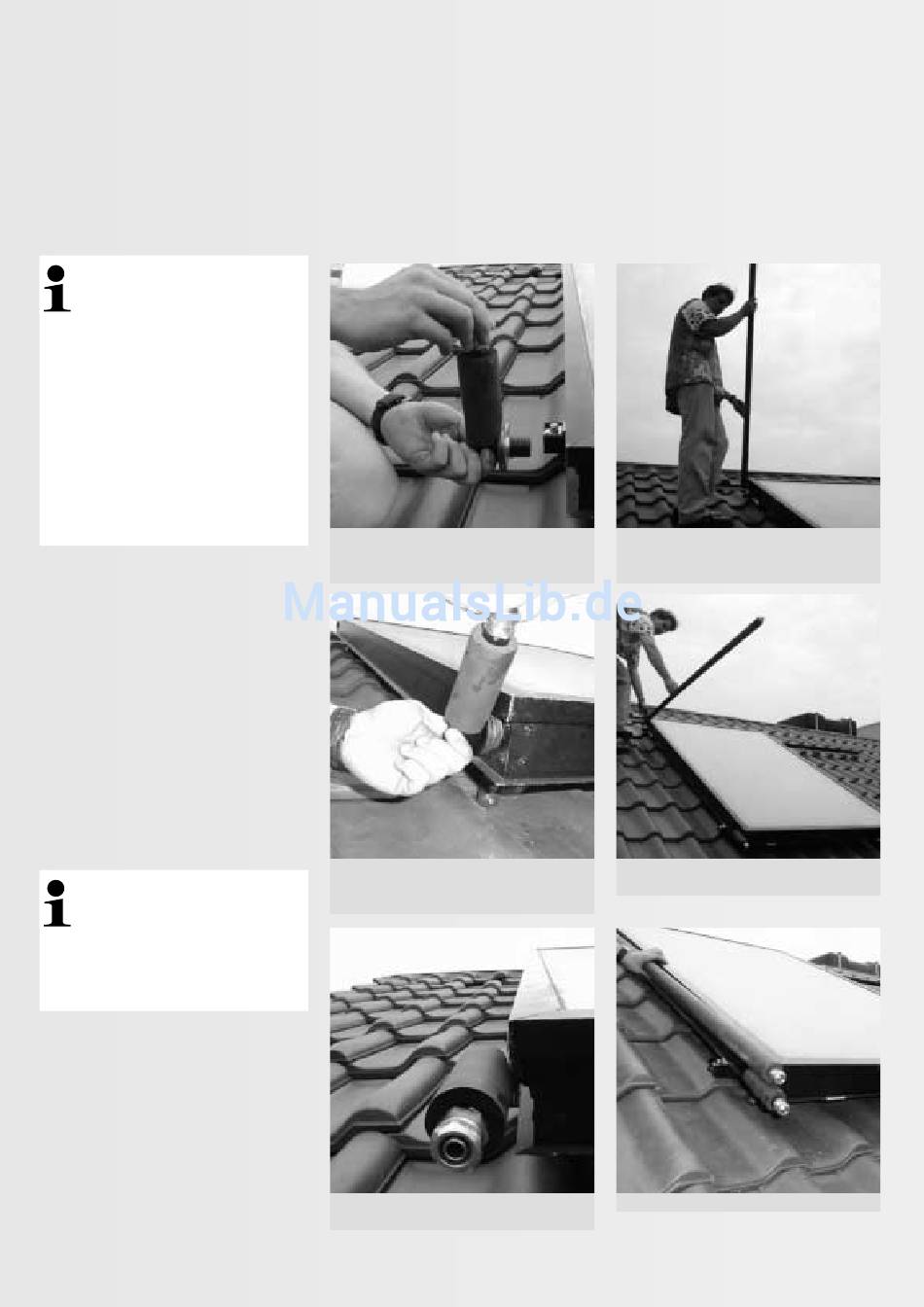

Bild 6.2.11: Rücklaufanschlussrohr senkrecht
zur Kollektorfläche ansetzen (Dichtungs-
stopfen geschmiert!)
Bild 6.2.12: Rohr bis zum Anschlag an
Kollektorrahmen eindrücken und nach unten
kippen
Bild 6.2.13: fertig montiertes Rücklaufan-
schlussrohr
Bild 6.2.14: Vorlaufanschlussrohr senkrecht
zur Kollektorfläche ansetzen (Dichtungs-
stopfen geschmiert!)
Bild 6.2.15: Rohr bis zum Anschlag an Kollek-
torrahmen eindrücken und nach unten kippen
Bild 6.2.16: fertig montierte Anschlussrohre
