6 . 2 M o n t a g e d e s e rs t e n K o l l e k t o rs
1. Die Kollektormontage beginnt immer mit
dem äußerst links gelegenen Kollektor.
Zunächst werden zwei Kollektorsicherungs-
haken in die untere Montageschiene einge-
hängt.
Der Kollektorsicherungshaken wird senkrecht
zur Kollektorauflagefläche in die obere seit-
liche Führungsnut des Montageprofils einge-
hängt und einfach nach unten gekippt. Der
Abstand der beiden Kollektorsicherungshaken
sollte ca. 1 m betragen. Die Sicherungshaken
lassen sich nach dem Einhängen problemlos in
seitlicher Richtung verschieben. (Bild 6.2.1 bis
6.2.4)
2. Anschließend wird der Kollektor auf die
Dachfläche gehoben. Am besten geeignet ist
die Montage mit Hilfe eines Krans. Falls dieser
nicht zur Verfügung steht, muss der Kollektor
an einem Seil befestigt – vorzugsweise über
eine an die Dachkante angelehnte Leiter –
aufs Dach gezogen werden. Je nach Montage-
voraussetzungen wird der Kollektor vor oder
nach dem Transport aufs Dach ausgepackt.
Hinweis: der Kollektor sollte gleich
in der korrekten Ausrichtung auf das
Dach transportiert werden, um
später Montagefehler oder komplizierte
Wendemanöver zu vermeiden. Auf dem
Verpackungskarton ist die obere Kollektor-
seite durch einen Aufkleber gekenn-
zeichnet.
Das Typenschild des Kollektors befindet sich
an der unteren linken Kollektorecke auf
dem Rahmenprofil (Bild 6.2.5).
An der Kollektorseitenwand rechts,
ca. 10 cm unterhalb des oberen Anschlusses,
befindet sich eine Silikon-Schlauchtülle zur
Fühlermontage. Ein Aufkleber an der Kollek-
torseitenwand weist darauf hin (Bild 6.2.6). Da
der Kollektorfühler grundsätzlich im oberen
Kollektorbereich montiert werden muss, muss
der Kollektor so ausgerichtet werden, dass
sich das Typenschild links unten befindet.
[ 30 ]

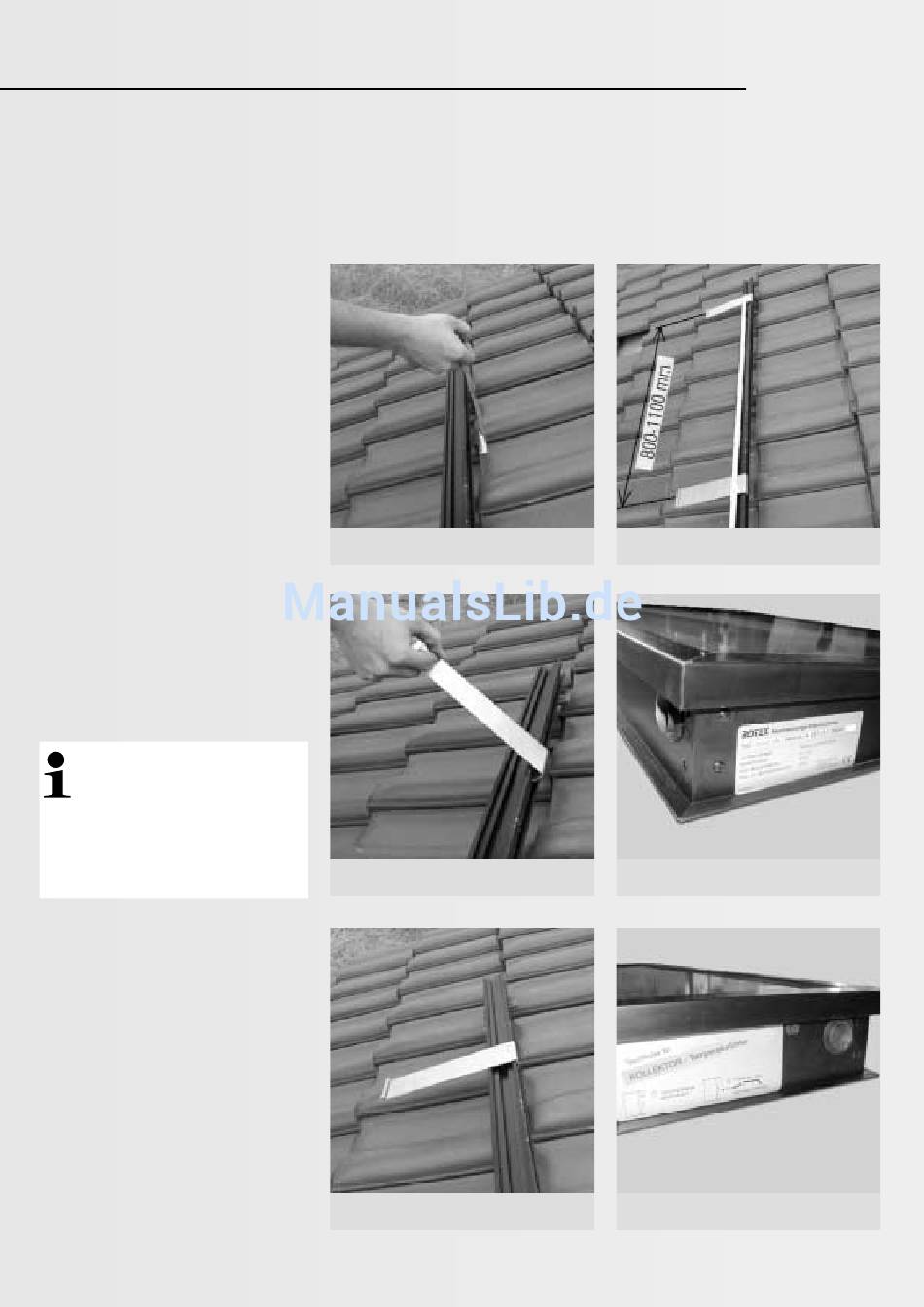

Bild 6.2.1: Kollektorsicherungshaken in obere
