Rotex Solaris Montageanleitung Seite 42

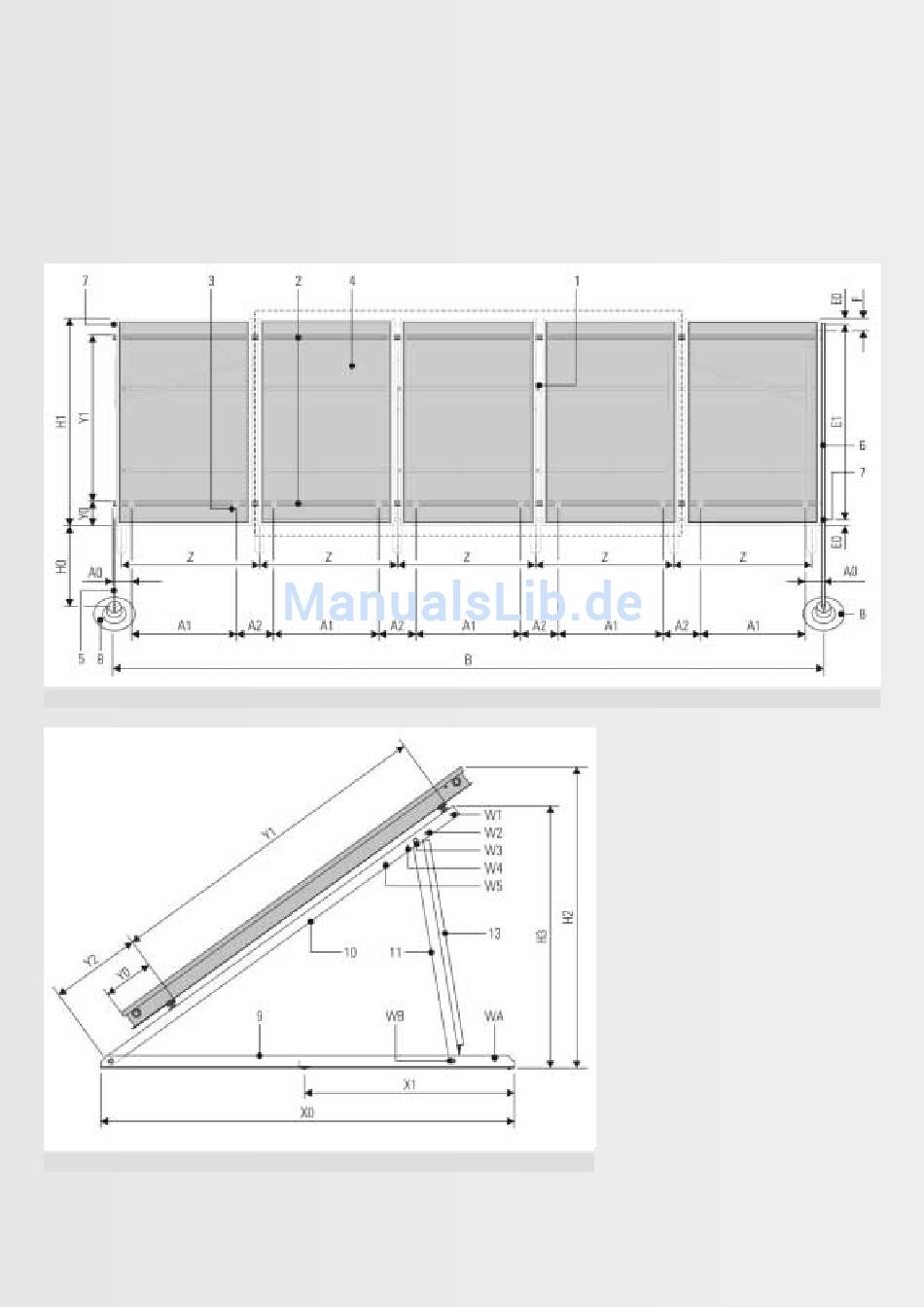

Bild 8.1: Hauptabmessungen eines Solaris-Kollektorfelds - Flachdachmontage (Legende siehe Tab. 8.1)
Bild 8.2: Solaris-Kollektorfeld - Flachdachmontage Seitenansicht
[ 42 ]
1. Flachdachgestell
2. Montage-Profilschiene
3. Kollektorsicherungshaken
4. Flachkollektor Solaris V26
5. Rücklauf-Anschlussrohr
6. Vorlauf-Anschlussrohr
7. Kollektor-Verschlussstopfen
8. Flachdachdurchführung
9. Grundschiene
10. Auflageschiene
11. Stützwinkel
12. Querstrebe
13. Diagonalstrebe
W1 - W5, WA, WB: Verschraubungspunkte
für Stützwinkel entsprechend Tab. 8.2
