5. Bevor die Kollektoren zusammengeschoben
werden, müssen die Verschlussstopfen auf der
rechten Kollektorseite befestigt werden. Die
Montage der Verschlussstopfen erfolgt ent-
sprechend der Anschlussrohre nach dem Bajo-
nettprinzip ohne Werkzeug (Bild 6.3.5 bis
6.3.7).
6. Anschließend werden die Kollektoren
zusammengeschoben. Dabei ist darauf zu ach-
ten, dass die Kompensatorrohre vorsichtig in
die Anschlussrohre eingeführt und nicht
gestaucht oder gequetscht werden. Wenn
die Dichtungsstopfen der Kompensatorrohre
richtig geschmiert und richtig angesetzt sind,
können die Kollektoren bis zum Anschlag
zusammengeschoben werden, ohne den
Abstand messen zu müssen. Beim Zusammen-
schieben darauf achten, dass die Klemmbleche
der Kollektorklemmverschraubungen über den
Kollektorfuß rutschen. Die Klemmverschrau-
bungen zwischen den Kollektoren bilden den
Anschlag im richtigen Abstandsmaß, wenn sie
sich berühren (Bild 6.3.8).
7. Abschließend sind die Kollektorklemmver-
schraubungen anzuziehen (Bild 6.3.9).
Mit allen weiteren Kollektoren wird analog
verfahren, wie mit dem zweiten Kollektor.
Bei wechselseitigem oder rechts-
seitigem Anschluss sind die An-
schlussrohre und Verschlussstopfen
entsprechend den Anforderungen
auszutauschen.
[ 34 ]

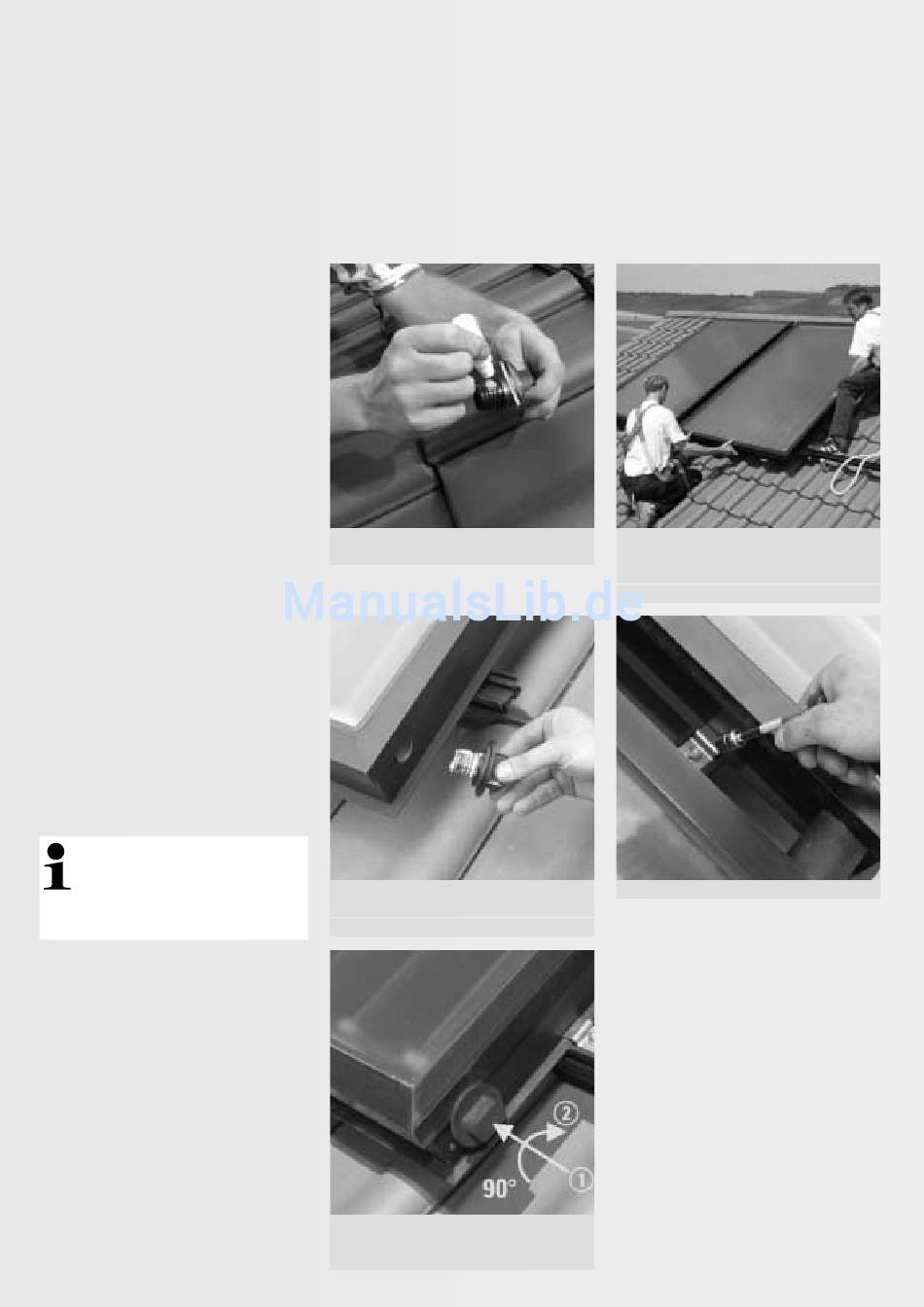

Bild 6.3.5: Dichtungsstopfen des Kollektorver-
schlussstopfens mit Gleitmittel schmieren
Bild 6.3.6: Kollektorverschlussstopfen mit
abgeflachter Bajonettseite nach oben
ansetzen (Dichtungsstopfen geschmiert!)
Bild 6.3.7: Kollektorverschlussstopfen bis zum
Anschlag an Kollektorrahmen eindrücken (1)
und um 90° drehen (2)
Bild 6.3.8: Kollektor an Verbindungsstelle
heranschieben, Verbindungsrohre ansetzen
und Kollektoren bis zum Anschlag zusammen-
schieben
Bild 6.3.9: Klemmverschraubungen festziehen
