6 . 5 D a c h d u rc h f ü h ru n g d e r A n s c h l u s s -
ro h re u n d d e s F ü h l e rk a b e l s

Gleichseitiger Kollektoranschluss

(2 bis 3 Kollektoren)

Die Verbindungsleitung muss mit stetigem
Gefälle zwischen dem Speicheraufstellraum
und den Kollektoren verlegt werden. Der un-
tere Anschluss an den Sanicube Solaris und
die Verlegung im Aufstellraum ist im Kapi-
tel 5 (Abschnitte „Verbindungsleitung ...") be-
schrieben.
1. Die Verbindungsleitung wird bis zum Dach-
durchtritt heraufgeführt und unterwegs mit
den mitgelieferten Rohrschellen befestigt.
Sollte die 15 m lange Verbindungsleitung
Connect VG nicht ausreichen, um die Entfer-
nung zwischen Speicher und Kollektorfeld zu
überbrücken, kann die Verbindungsleitung
abhängig von der Größe des Kollektorfelds ver-
längert werden. Verlängerungspakete mit
2,5 m (Connect V25), 5 m (Connect V50) und
10 m (Connect V100) werden angeboten.
Kollektor- maximal mögliche
anzahl Verlängerung
2 30 m
3 15 m
4
5
Tabelle 6.5.1: mögliche Verlängerung der
Connect VG-Verbindungsleitung
An der vorgesehenen Dachdurchtrittsstelle
(eine bis zwei Dachziegelreihen unterhalb der
Kollektorunterkante) werden drei Dachziegel
herausgenommen und die Verbindungsleitung
durch die Dachhaut geführt (Bild 6.5.1).
2. Nun muss die Wärmedämmung der Verbin-
dungsleitung so abgeschnitten werden, dass
die einzelnen Verbindungsrohre durch die Uni-
versal-Dachdurchführung geführt werden kön-
nen (Bild 6.5.2).
Achtung: Beschädigte Kunst-
stoffrohre könnten brechen.
Achten Sie beim Abschneiden
der Wärmedämmung unbedingt darauf,
dass die Oberfläche der PEX-Rohre nicht
verletzt wird!
[ 36 ]

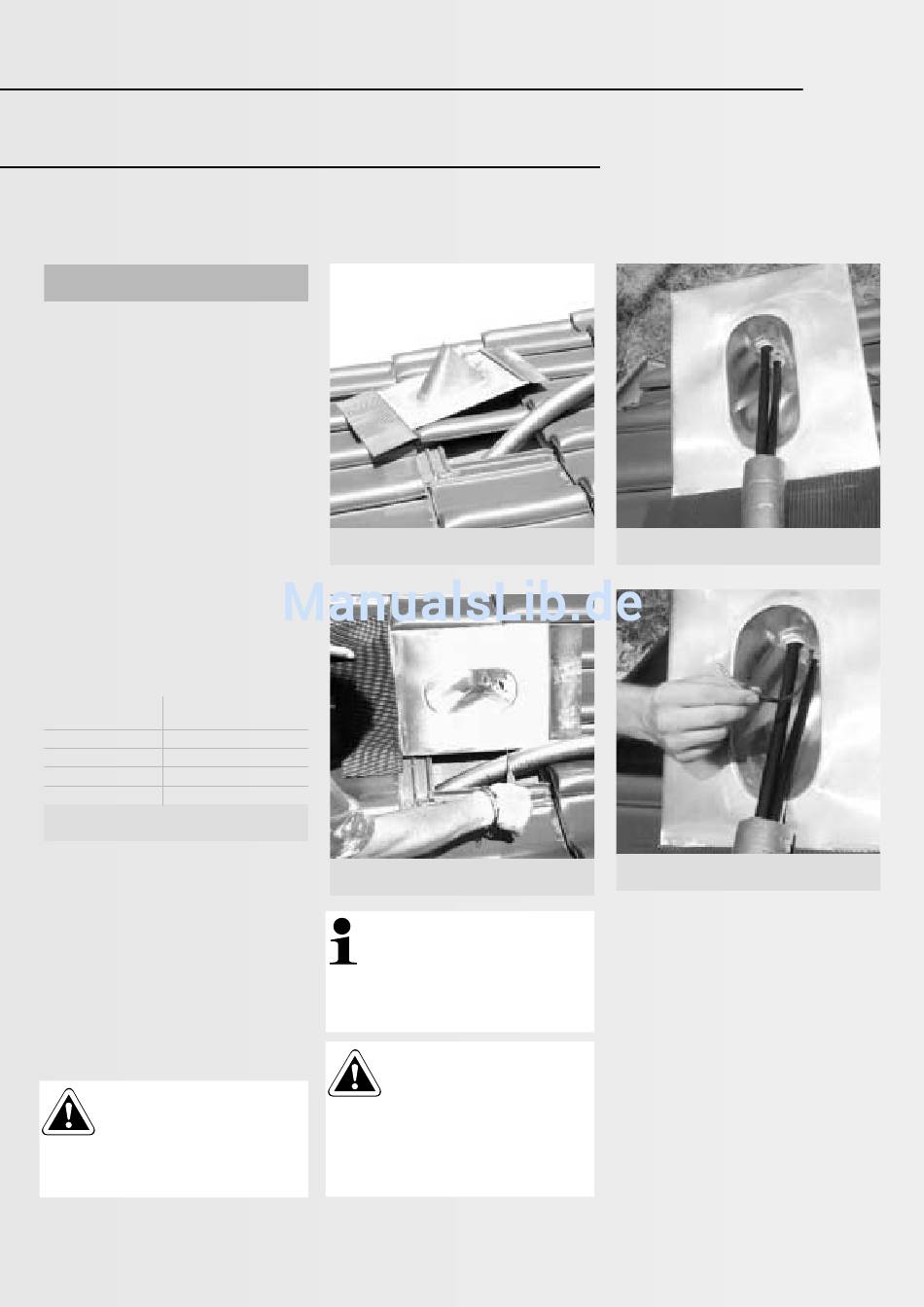

Bild 6.5.1: Connect VG Verbindungsleitung
durch Dachfläche führen
2 m
0 m
Bild 6.5.2: Wärmedämmung der Verbindungs-
leitung auf passende Länge kürzen
Hinweis: Die Universal-Dachdurch-
führung ist aus witterungsbe-
ständigem verzinktem Stahlblech
hergestellt. Sie kann problemlos, z. B. mit
handelsüblichen Autolack-Spraydosen,
passend zur Dachfarbe lackiert werden.
Wichtig: Sollten oberhalb der
Dachdurchführung Kupferver-
wahrungen montiert sein,
besteht Korrosionsgefahr an der Univer-
sal-Dachdurchführung. Für diesen Fall
wird die Universal-Dachdurchführung in
Kupfer (Typ A: E 16 000 77, Typ C:
E 16 000 78) angeboten.
Bild 6.5.3: Kunststoff-Vor- und Rücklauf-
leitungen einführen
Bild 6.5.4: Kollektorfühlerkabel von außen
nach innen einziehen
3. Nachdem zuerst das Vorlaufrohr (ø 14 x 2)
durch die PG16- und dann das Rücklaufrohr
(ø 16 x 2) durch die PG21-Verschraubungen
geführt sind, wird das Kollektorfühlerkabel von
außen durch die PG9-Verschraubung ge-
schoben (Bild 6.5.3 und 6.5.4).
