Rotex Solaris Montageanleitung Seite 31

Vorsicht: Verbrennungsgefahr
Die Kollektoranschlüsse und
auch der Kollektorrahmen
können sehr heiß werden. Kollektor-
anschlüsse nicht berühren, Schutzhand-
schuhe benutzen.
Der Kollektor wird entsprechend Bild 6.2.7
über die Montageprofilschienen gehoben und
darauf abgelegt (1). Danach lässt man ihn vor-
sichtig in die Kollektorsicherungshaken hinein-
rutschen (2).
3. Kollektor ausrichten:
Der Kollektor kann nun nicht mehr vom Dach
herunterrutschen. Er lässt sich seitlich einfach
verschieben. Er wird so weit gegenüber dem
äußeren linken Montageprofilende verscho-
ben, dass der Abstand des Kollektorprofils
von der Montageschienenaußenkante
35 mm beträgt (Bild 6.2.8 und 6.2.9).
4. Dann wird der Kollektor mit Hilfe der vor-
montierten Klemmverschraubungen auf die
Montageschiene festgeklemmt. Zunächst wird
der Gleitstein der Kollektorklemmverschrau-
bung unten links in das Montageprofil einge-
schoben (Bild 6.2.9).
Mit einem Sechskant-Steckschlüssel SW 13
wird die selbstsichernde Mutter festgezogen
und damit das Klemmblech auf das Kollektor-
profil gepresst (Bild 6.2.10).
5. Nachdem das Klemmblech links unten be-
festigt wurde, wird die obere Montageschiene
genau ausgerichtet (Überstand 35 mm zum
Kollektor) und die selbstsichernden Muttern an
den Aufdachhaken festgeschraubt.
6. Danach werden die übrigen drei Kollektor-
klemmverschraubungen in die Montageprofil-
schiene eingeschoben, über den seitlichen
Kollektorrahmen gedrückt und festgeschraubt.

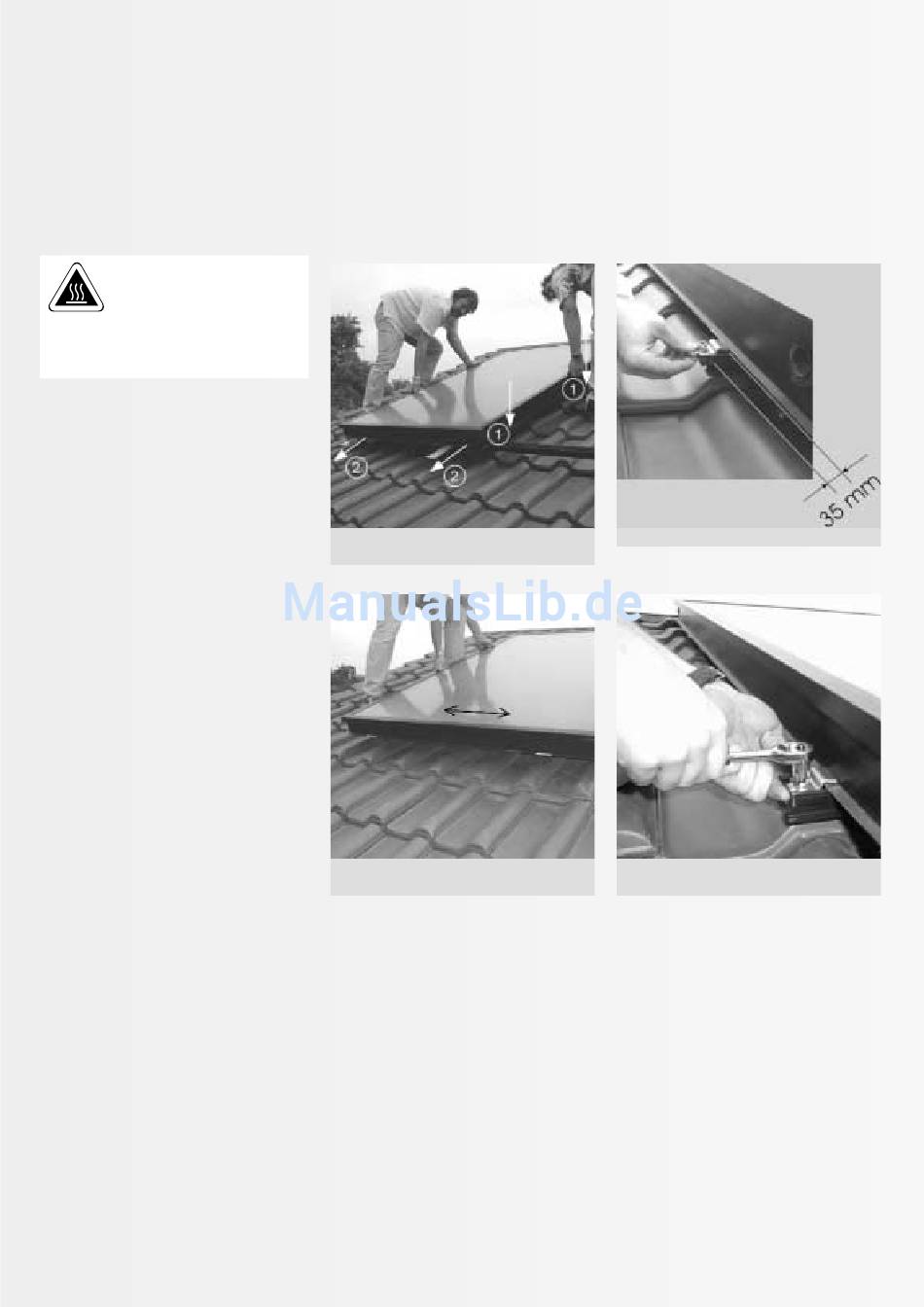

Bild 6.2.7: Kollektor auf Montageprofile
absetzen und in Sicherungshaken einhängen
Bild 6.2.8: Kollektor durch seitliches
Verschieben ausrichten
Bild 6.2.9: Korrekte Montageposition
Bild 6.2.10: Kollektor mit Klemmverschrau-
bung befestigen
[ 31 ]
