Rotex Solaris Montageanleitung Seite 23

9 Montage der 2 FlowGuard (FLG)
(optional) auf dem Solar-Vorlauf-
anschluss. Ist kein FlowGuard vorge-
sehen, muss an dieser Stelle bauseits
ein Doppelnippel (1"AG) montiert
werden (siehe Infofeld "FlowGuard")

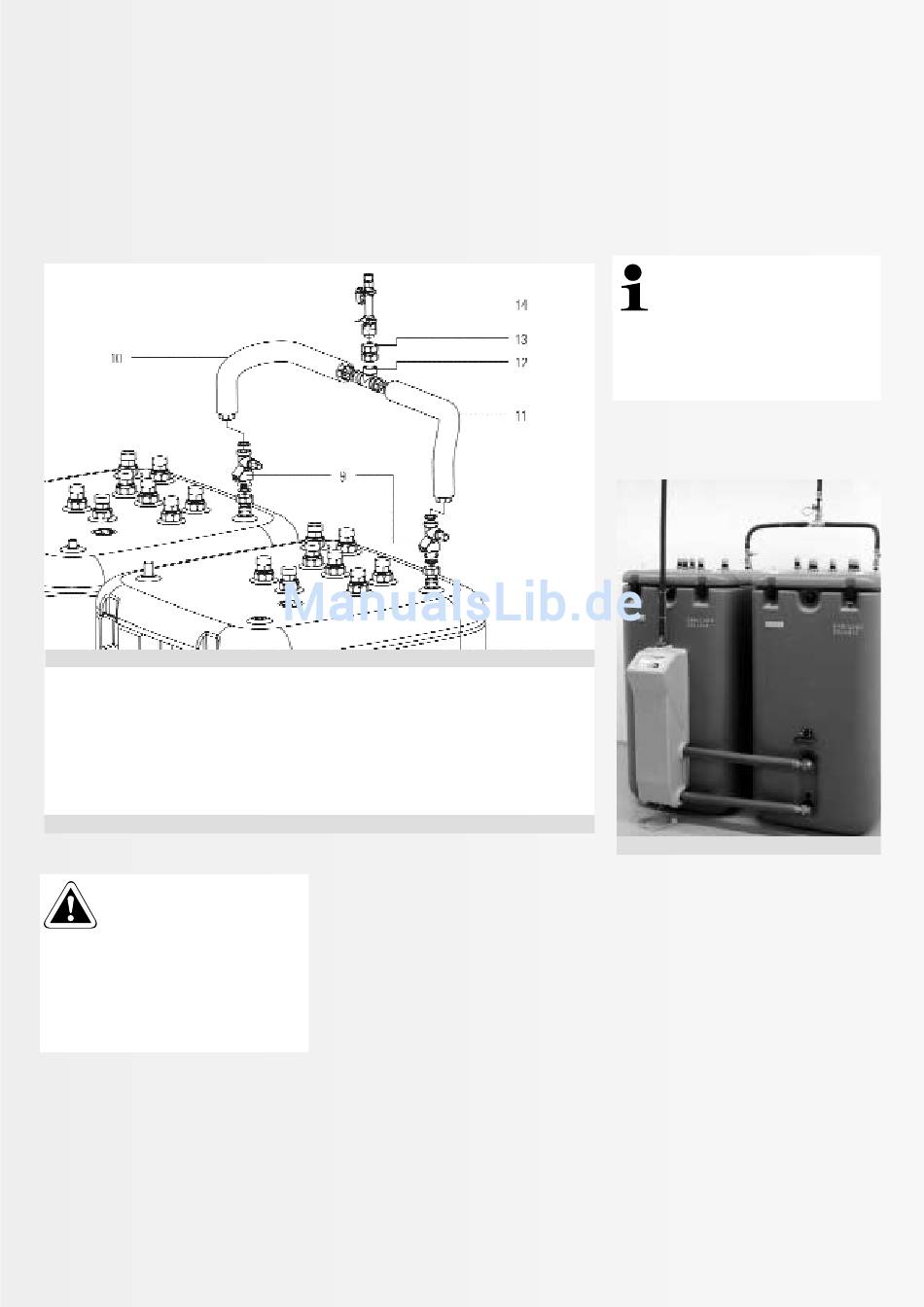

Bild: 5.39: Montage der Balance Line (oben)
Achtung: Verbrühungsgefahr
Sollte es erforderlich sein, eine
Balance Line wieder vom
Speicherbehälter zu lösen oder Arbeiten
an der Hydraulik der RPS2 durchzuführen
(z. B. zum Tausch einer Pumpe), müssen
zuvor die Speicherbehälter entleert wer-
den, um Verbrühungen und Überschwem-
mungen zu vermeiden.
10 Montage der Vorlauf-Verbindungs-
leitung (links)
11 Montage der Vorlauf-Verbindungs-
leitung (rechts)
12 Montage des Verbindungs T-Stücks
13 Doppel Überwurfmutter 1"
14 FlowSensor einbauen
Es wird empfohlen, bei Anlagen mit
2 Speichern zur Einstellung und
Kontrolle eines gleichen Durch-
flusses durch die beiden Solar-Vorlauf-
leitungen jeweils einen FlowGuard pro
Speicher zusätzlich zum Flowsensor
(gemeinsamer Vorlauf) einzubauen.
Bild: 5.40: Fertig montierte Balance Line
