Rotex Solaris Montageanleitung Seite 20

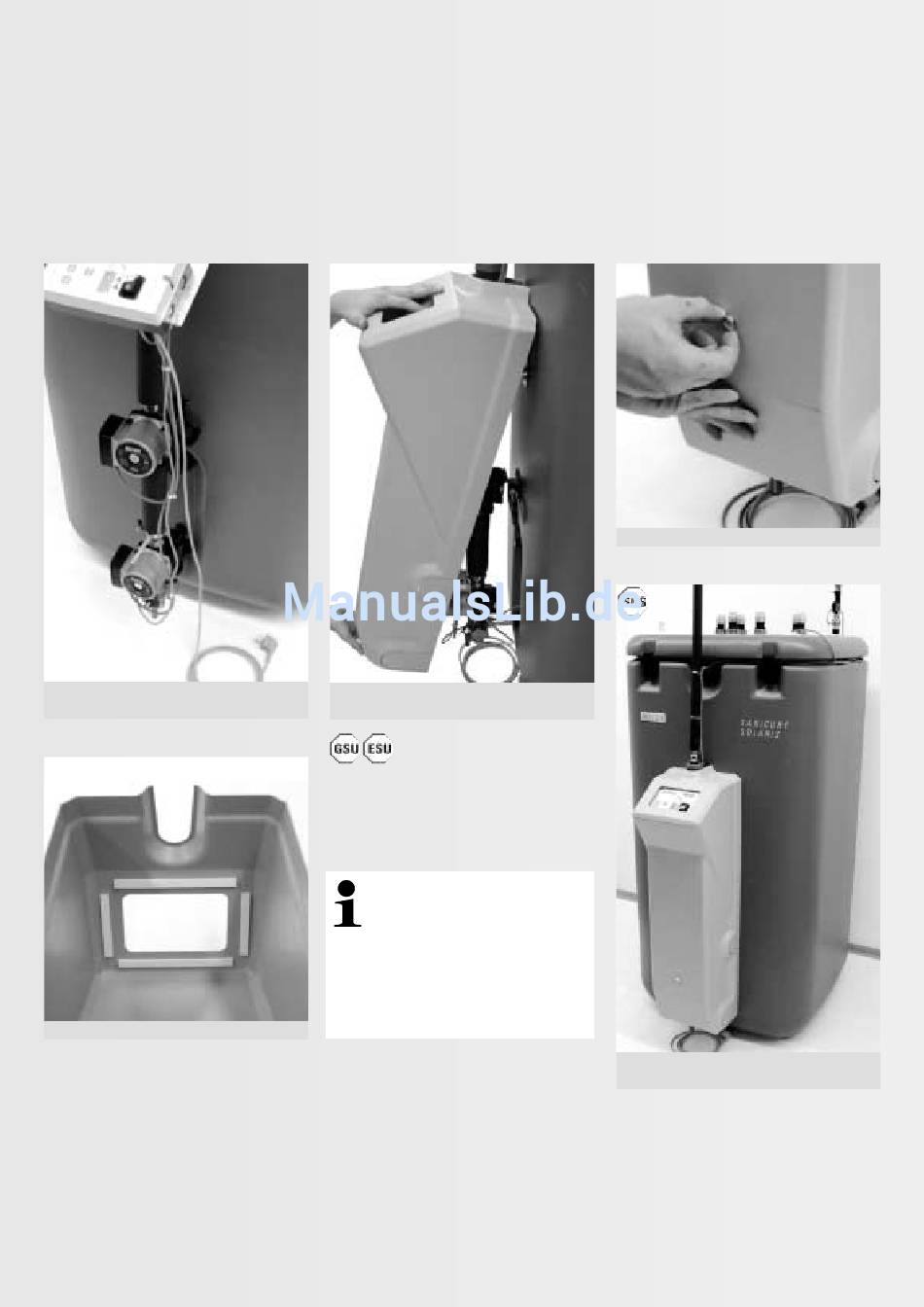

Bild 5.29: Netzanschlusskabel nach
unten herausführen
Bild 5.30: Positionierrahmen der RPS-2 Haube
[ 20 ]
Bild 5.31: RPS-2-Haube auf Regelungs
gehäuse aufsetzen
Wird das Solaris-System mit einer
GasSolarUnit (GSU) oder einer E-SolarUnit
(ESU) betrieben, werden alle Solaris Bauteile
entsprechend den in Kap. 4 und 5 beschriebe-
nen Anweisungen an den Speicherbehälter der
GSU/ESU montiert.
Hinweis: Zur Montage des
Speicherfühlers muss die GSU/
ESU-Abdeckhaube abgenommen
werden. Das Fühlerkabel wird entlang des
Connect SCS-Rücklaufrohrs bis unter die
Decke und dann von hinten zur Fühler-
tauchhülse geführt. Es verschwindet so
unter der Verkleidung.
Bild 5.32: Haube ausrichten
Bild 5.34: Sanicube Solaris mit fertig
montierter RPS-2 und Verbindungsleitung
