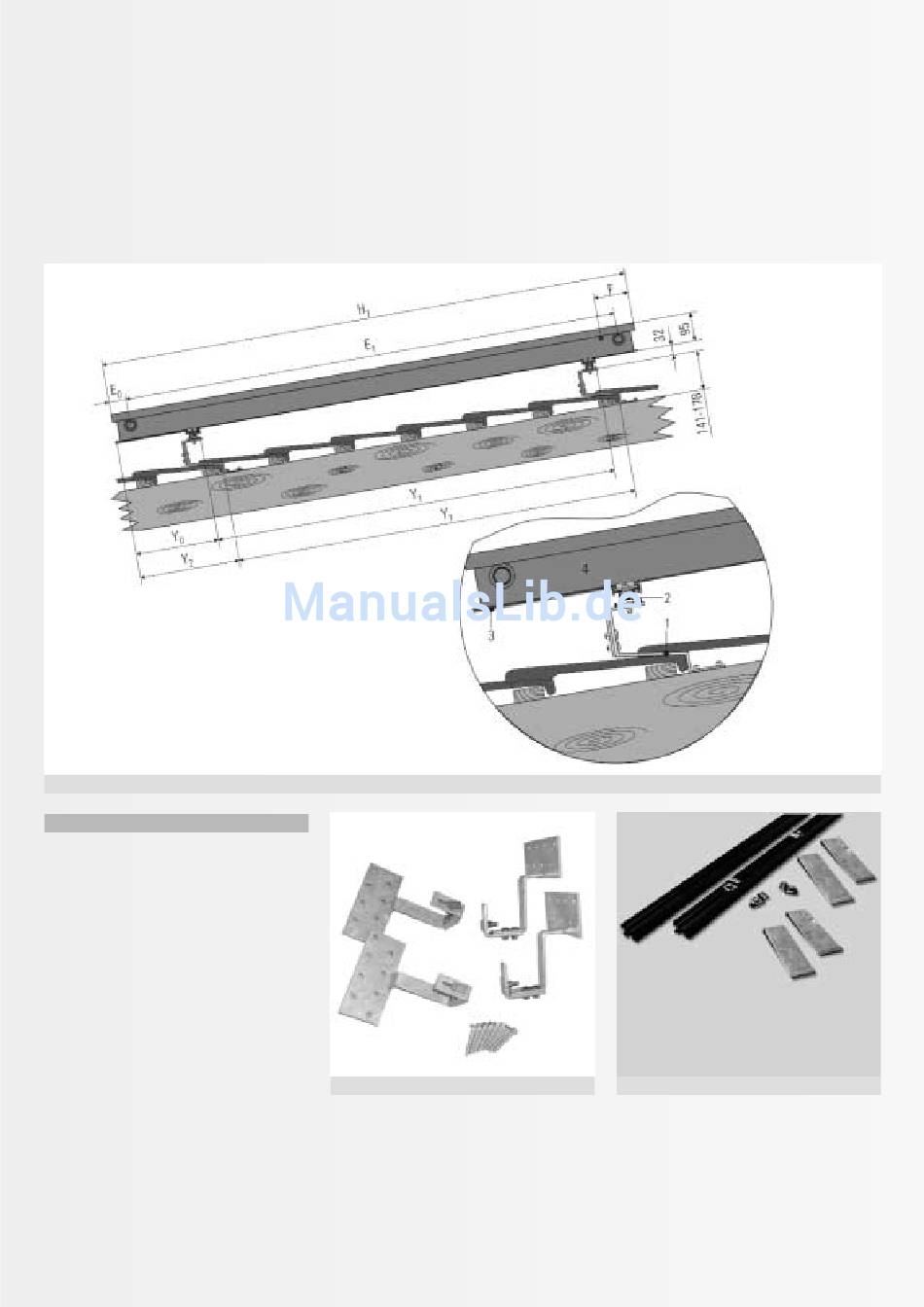

Bild 6.2: Seitenansicht eines Aufdach montierten Solaris-Kollektors

Lieferumfang der Systemkomponenten

Zur Aufdachmontage eines Solaris-Kollektor-
felds werden die im folgenden beschriebenen
System-Komponenten benötigt:

• Aufdach-Montagepaket FIX-AD

Pro Kollektor wird ein Aufdach-Montagepaket
FIX-AD benötigt. Es enthält 4 zweiteilige
höhenverstellbare Aufdach-Montagehaken und
8 Holzschrauben ø 8 x 6 (Sechskantkopf
SW 13), mit denen die Haken auf die Dach-
sparren geschraubt werden (Bild 6.3).
• Kollektorbefestigungspakete
FIX-2 und FIX-1
Die Kollektorbefestigungspakete FIX-2 für
zwei Kollektoren und FIX-1 für einen Kollektor
enthalten je zwei Montageprofilschienen in
der zur Kollektorzahl passenden Länge, pro
Kollektor zwei Kollektorsicherungshaken und
vier Klemmverschraubungen (Bild 6.4).
Bild 6.3: Aufdach-Montagepaket FIX-AD Bild 6.4: Kollektorbefestigungspaket FIX-2
