Funktionsweise Der Balance Line; Lieferumfang; Montage Der Balance Line - Rotex Solaris Montageanleitung

Funktionsweise der Balance Line

Wird für zwei Sanicube Solaris Speicher nur
eine Regelungs-und Pumpenstation RPS-2
verwendet, muss der Solar-Rücklauf über die
Rücklaufverbindungsleitung (Pos 5 in Bild
5.36) aus der Solarzone beider Speicher ent-
nommen werden. Über die RPS-2 (Pos 4 in
Bild 5.36) wird der gemeinsame Rücklauf zum
Kollektorfeld gepumpt. Im Kollektorfeld er-
wärmt sich das Wasser und wird als Solar-
Vorlauf über die Vorlaufverbindungsleitung
(zwei gleich lange wärmegedämmte biegbare
Rohre; Pos 7 in Bild 5.36) in die 2 Speicher
eingeleitet. Da die Durchflussmenge bei An-
saugung und Einleitung des im Solarsystem
zirkulierenden Wassers trotz erfolgtem Ab-
gleich über die Drosselventile (FLG) in den
2 Sanicube unterschiedlich sein kann, könnte
beim Fehlen einer Ausgleichsleitung (Pos 6 in
Bild 3.36) einer der beiden Sanicube "über-
laufen". Diese Balance Line verhindert das
übermäßige Ansteigen des Flüssigkeits-
Niveaus in einem Speicher.

Lieferumfang

Bild: 5.37: Lieferumfang Solaris Speicherer-
weiterungs-Set Connect SPE
[ 22 ]
Der Lieferumfang des Solaris Speichererweite-
rungs-Sets Connect SPE umfasst:
1 Anschluss-T-Stück mit Rändelmutter
(3 St.)
2 Ausgleichsleitung zur Niveauregulierung
gerade (druckloser Bereich)
3 Rücklauf-Verbindungsleitung gebogen
(druckloser Bereich)
4 Vorlauf-T-Stück 1"
5 Vorlauf-Verbindungsleitung links
6 Vorlauf-Verbindungsleitung rechts
7 Zubehörbeutel mit 3 x Verschlusskappen
1 1 / " incl. 3 x Dichtungen, 5 x Flach-
2
dichtungen 1" (orange), 3 x Flachdichtung
D=30/D=23x2, 4 x Flachdichtung
D=39/D=25x2
8 Doppel Überwurfmutter 1"
1 Ausrichten der Speicher. Der Abstand
(mitte Speicher) beträgt 830 mm. Hierbei
auch den empfohlenen Wandabstand
von 200 mm beachten
2 Montage der Sanicube Ausgleichsleitung
3 RPS 2 zuerst unten an einen der
2 Sanicube Behälter (im Beispiel links)
anschließen (siehe auch Kapitel 4).
4 RPS 2 oben am Sanicube Behälter fest-
schrauben (siehe auch Kapitel 4)
5 Montage der Rücklauf-Verbindungs-
leitung

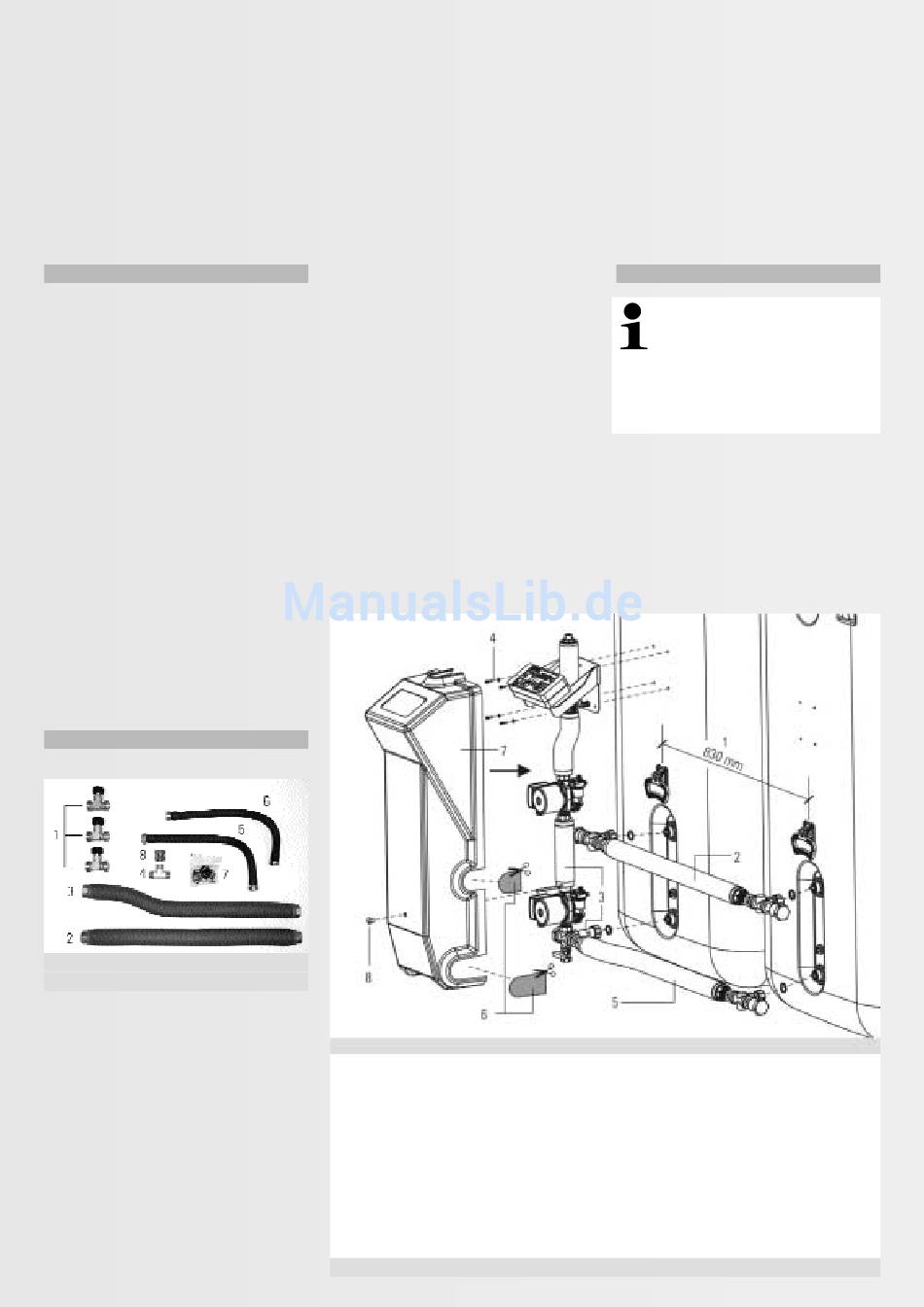

Bild: 5.38: Montage der Balance Line (vorne)

Montage der Balance Line

Es empfiehlt sich das Solaris
Speichererweiterungs-Set vor
dem Befüllen der Sanicubes
(druckloser Bereich) zu montieren, da
sonst bei der Montage relativ große
Wassermengen aus dem Sanicube aus-
treten können.
Vor der Montage der Balance Line müssen alle
4 Verschlusskappen der Sanicube Anschluss-
ventile abgeschraubt werden (siehe Bild 4.11).
6 Die 2 perforierten Stellen der
RPS 2-Haube auf einer Seite von der
Haube abtrennen, z.B. mit einem Messer
7 Nach der Montage der Verbindungs-
leitungen zum Kollektorfeld (siehe
Kapitel 5-Anfang) kann die RPS 2-Haube
über das Reglungsgehäuse gestülpt
werden. Anschließend wird die Haube
ausgerichtet.
8 Mit der Sicherungsmutter wird die
Haube befestigt und gegen unbeab-
sichtigtes Öffnen gesichert
