Rotex Solaris Montageanleitung Seite 59

K a p i t e l 1 1 : Te c h n i s c h e D a t e n
Solaris V26 Flachkollektor
Abmessungen L x B x H 2 000 x 1300 x 95 mm
Bruttofläche 2,60 m
Aperturfläche 2,35 m
Absorberfläche 2,33 m
Absorber harfenförmiges
Kupfer-Rohrregister
mit aufgeschweißtem
hochselektiv beschich-
tetem Kupferblech
Beschichtung Sunselect
Absoption ca. 97 %
Emission ca. 4 %
Verglasung Einscheiben-
Sicherheitsglas,
Transmission ca. 92 %
Wärmedämmung Mineralwolle
(Kollektorboden 50 mm,
Seitenteile 20 mm)
Gewicht 51 kg
Wasserinhalt 2,2 Liter
Max. Stillstands-
temperatur ca. 200 °C
Der Kollektor ist dauerhaft stillstandsfest
und thermoschockgeprüft.
Kollektormindestertrag über 525 kWh/m
bei 40 % Deckungsanteil, Standort Würzburg
Tab. 11.1: Technische Daten
Solaris V26-Flachkollektor
Regelungs- und Pumpeneinheit RPS 2
Abmessungen B x T x H 280 x 280 x 1000 mm
Betriebsspannung 230 V/50 Hz
Betriebspumpe Grundfos UPS 15-60
CACAO
Max. elektr. Leistungs-
aufnahme 20-90 W (modulierend)
Druckerhöhungspumpe wie Betriebspumpe
Regelung digitaler Differenz-
temperaturregler mit
Klartext-Anzeige
Max. elektr. Leistungs-
aufnahme 2 W
Kollektorfühler Pt 1000
Speicher- und Rücklauf
fühler PTC
Vorlauftemperatur- und
Durchfluss-Sensor VFS 1-20
Tab. 11.2: Technische Daten
Regelungs- und Pumpeneinheit RPS 2
2
2
2

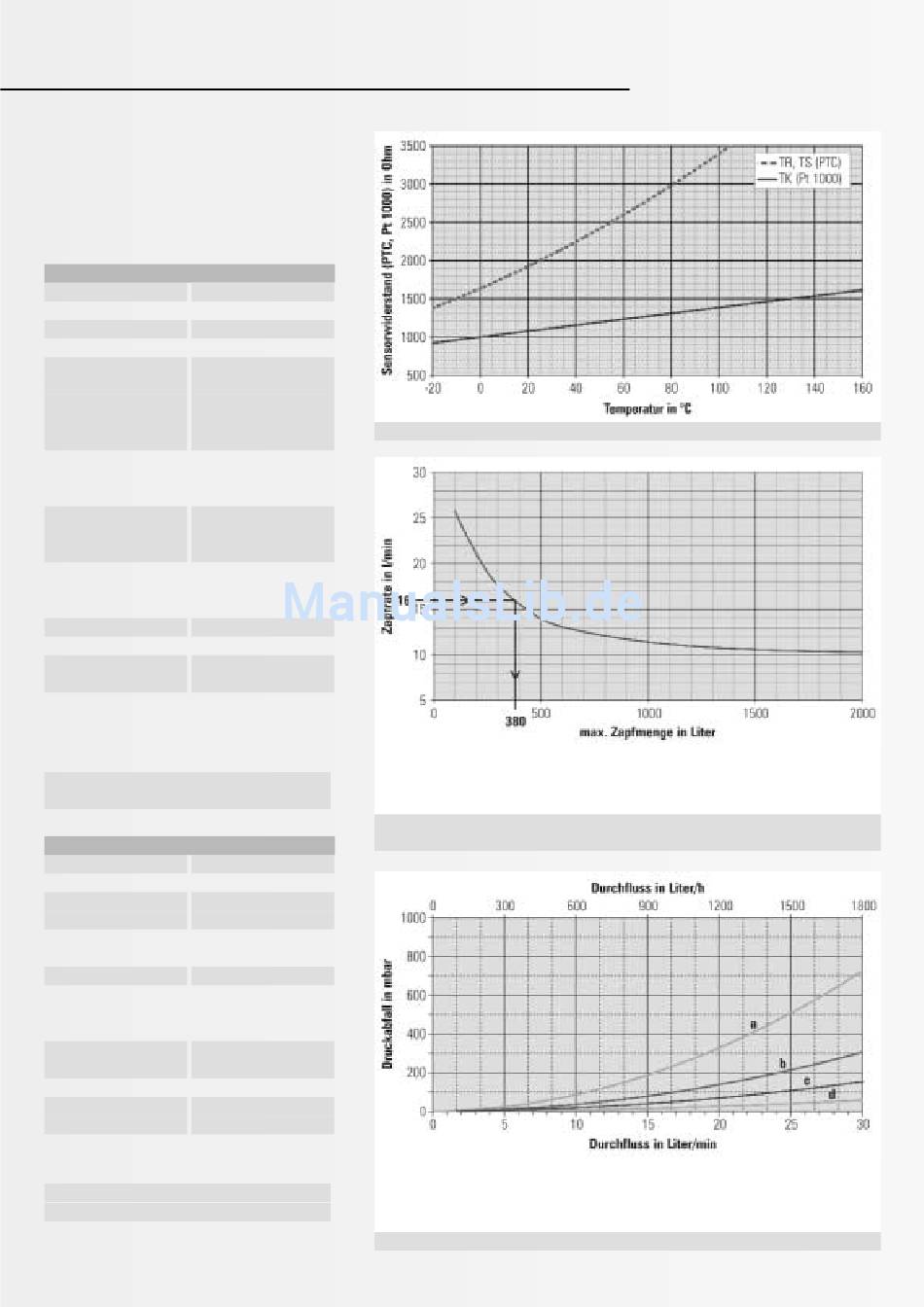

Bild 11.1: Widerstandskennlinien der Solaris-Fühler
2 a
Speichertemperatur 60 °C, Zapftemperatur 40 °C, Vorlauftemperatur 80 °C,
Kaltwassertemperatur 10 °C
Bild 11.2: Maximale Warmwasserzapfmenge aus einem Sanicube Solaris
bei 20 kW Nachlade-Heizungsleistung
a Trinkwasser-Wärmetauscher (Edelstahl)
b Speicherlade-Wärmetauscher 2,3 m
c Speicherlade-Wärmetauscher 2,3 m
d Heizungsunterstützungs-Wärmetauscher (Edelstahl)
Bild 11.3: Druckabfallkennlinie für die Wärmetauscher
2 (Edelstahl)
2 parallel angeschlossen (Edelstahl)
