Rotex Solaris Montageanleitung Seite 13

Am Solaris Rücklaufanschluss muss die
Verschlusskappe (gegen den Uhrzeigersinn)
abgeschraubt werden (Bild 4.11)
Am Füll- und Entleerhahn der RPS-2-Anschluss-
verrohrung ist mit einem Kabelbinder eine
Schlauchtülle, sowie eine Dichtung für den
unteren Sanicubeanschluss festgebunden.
Diese oder die in der Verschlusskappe einge-
legte Dichtung wird am Rücklaufanschluss
angebracht (Bild 4.12).
Wichtig: Nur eine Dichtung
verwenden! Wenn zwei Dich-
tungen montiert werden, öffnet
das Ventil nicht ausreichend. Die Durch-
flussmenge wird zu gering.
Die RPS 2 wird an dem Rohrstrang über den
Pumpen festgehalten, um die Überwurf-Ver-
schraubung anzusetzen. Die untere Anschluss-
verschraubung wird zunächst handfest ange-
zogen (Bild 4.13).
Danach wird der Haltewinkel der Solarisrege-
lung mit den vier Innensechskantschrauben
M5 an den Sanicube festgeschraubt (Innen-
sechskantschlüssel SW 4, Bild 4.14). Unterleg-
scheiben nicht vergessen!
Nun wird die Überwurfmutter der unteren An-
schlussverschraubung mit der Wasserpum-
penzange gefühlvoll festgedreht (Bild 4.13 - In
der Regel ist bereits die kräftig von Hand
angezogene Verbindung dicht.)
Wichtig: Vor Inbetriebnahme
der Anlage ist zu überprüfen,
ob das automatische Entlüf-
tungsventil der Betriebspumpe P1 (untere
Pumpe) geschlossen und das Entlüftungs-
ventil der Druckerhöhungspumpe P2
(obere Pumpe) geöffnet ist.

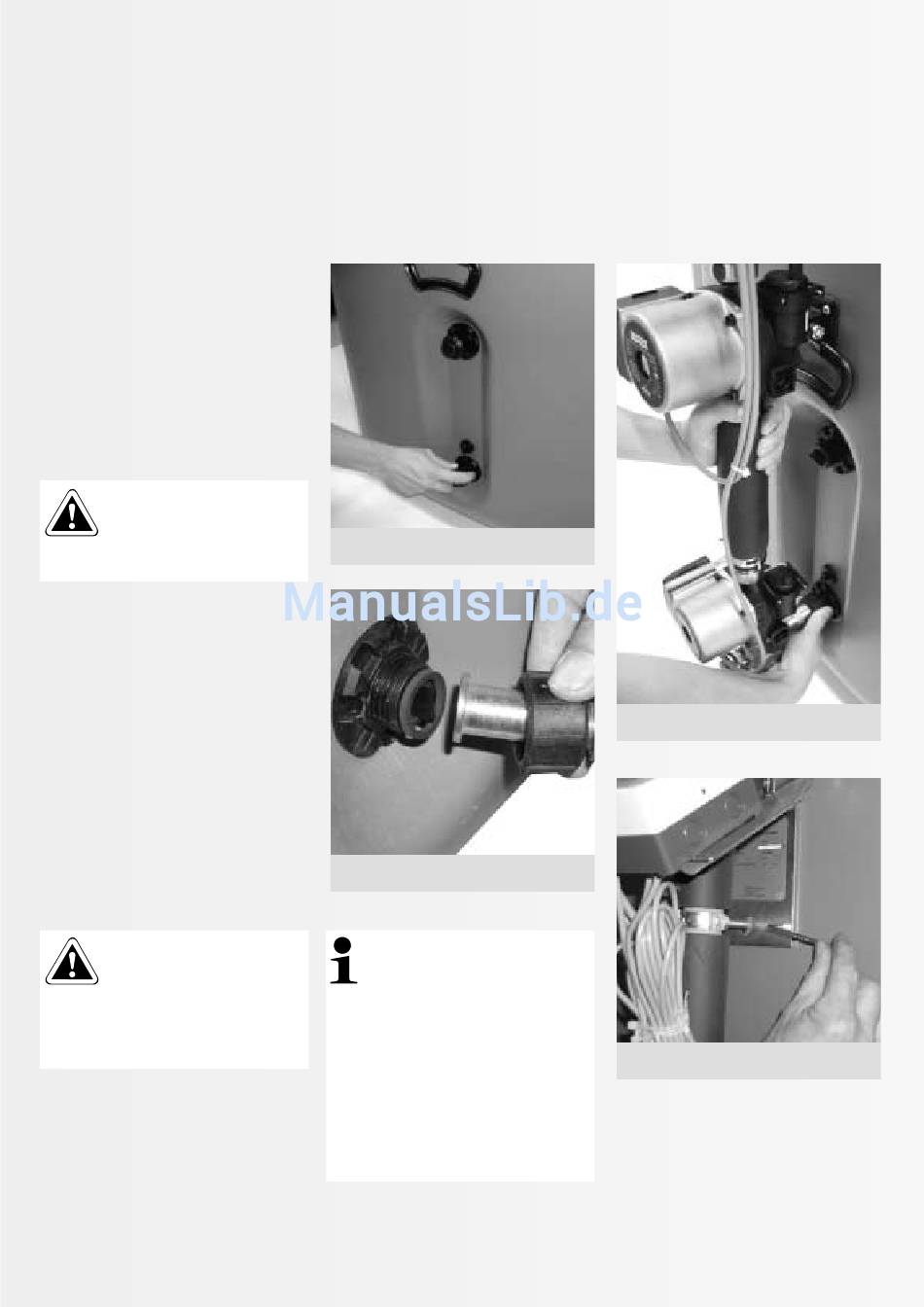

Bild 4.11: Verschlusskappe am Solaris
Rücklaufanschluss abschrauben
Bild 4.12: Dichtung einlegen und Anschluss-
verschraubung ansetzen
Hinweis: Wenn die RPS 2 an ältere
Speicherbehälter montiert werden
soll (Sanicube Solaris und GSU bis
04/2005) wird das Adapterset RPS 1/2 (Art.
Nr. E 16 000 76) benötigt. Zu erkennen sind
diese älteren Speicherbehälter daran,
dass sie noch nicht mit der Tauchhülse für
den Solaris-Rücklauftemperaturfühler
(Pos. 20 in den Bildern 4.2 bis 4.9) ausge-
stattet sind und dass der Ventileinsatz im
Solaris-Rücklauf-Anschluss (Pos. 11 in
den Bildern 4.2 bis 4.9) eine zentral im
Anschluss angeordnete Achse aufweist.
Bild 4.13: RPS-2 am Rücklaufanschluss an-
setzen/festdrehen
Bild 4.14: RPS-2 Halter-Schrauben fest-
schrauben
