Rotex Solaris Montageanleitung Seite 54

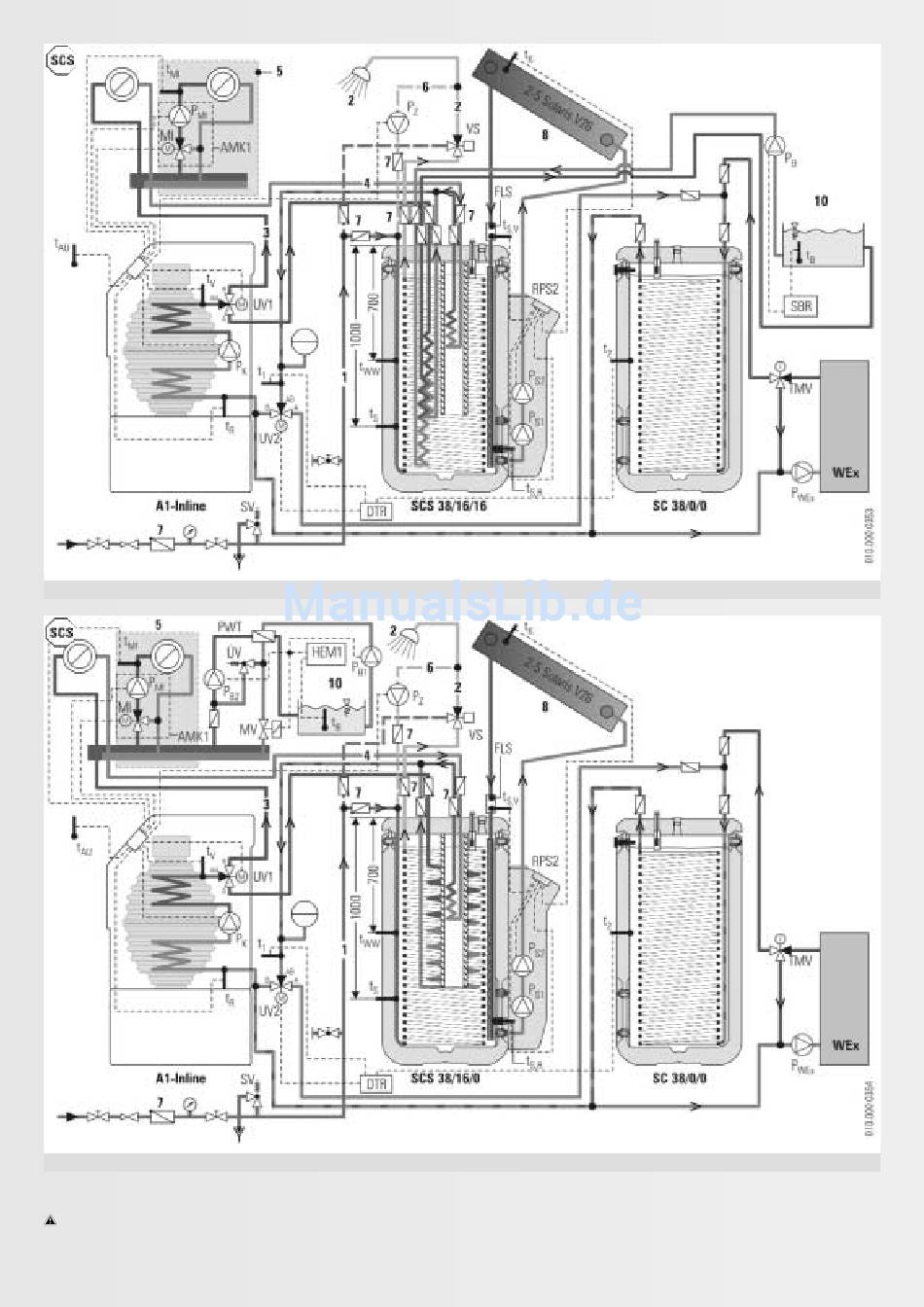

Bild 10.5: Holzkesseleinbindung über Pufferspeicher und Schwimmbadeinbindung
Bild 10.6: Holzkesseleinbindung über Pufferspeicher und Schwimmbadheizung über separaten Heizkreis
1) Das Schwimmbad wird praktisch ausschließlich über die Solaranlage beheizt. Pro Kelvin Übertemperatur in der unteren Speicherhälfte gegenüber
dem Schwimmbadkreis kann ca. 1,0 kW Wärmeleistung übertragen werden.
Der Wärmetauscher ist aus hochwertigem Edelstahl (1.4404) gefertigt. Wenn das Schwimmbadwasser direkt darin erwärmt werden soll,
ist die Korrosionsbeständigkeit bauseits zu prüfen. In Zweifelsfällen ist eine Systemtrennung vorzunehmen.
2) Die Schwimmbadregelung kann mit dem Heizkreiserweiterungsmodul HEM 1 ausgeführt werden. Diese ist im Speicherlademodus zu betreiben.
[ 54 ]
1) an SCS 38/16/16
an der Wärmeverteilung mit SCS 38/16/0
2)
