Rotex Solaris Montageanleitung Seite 10

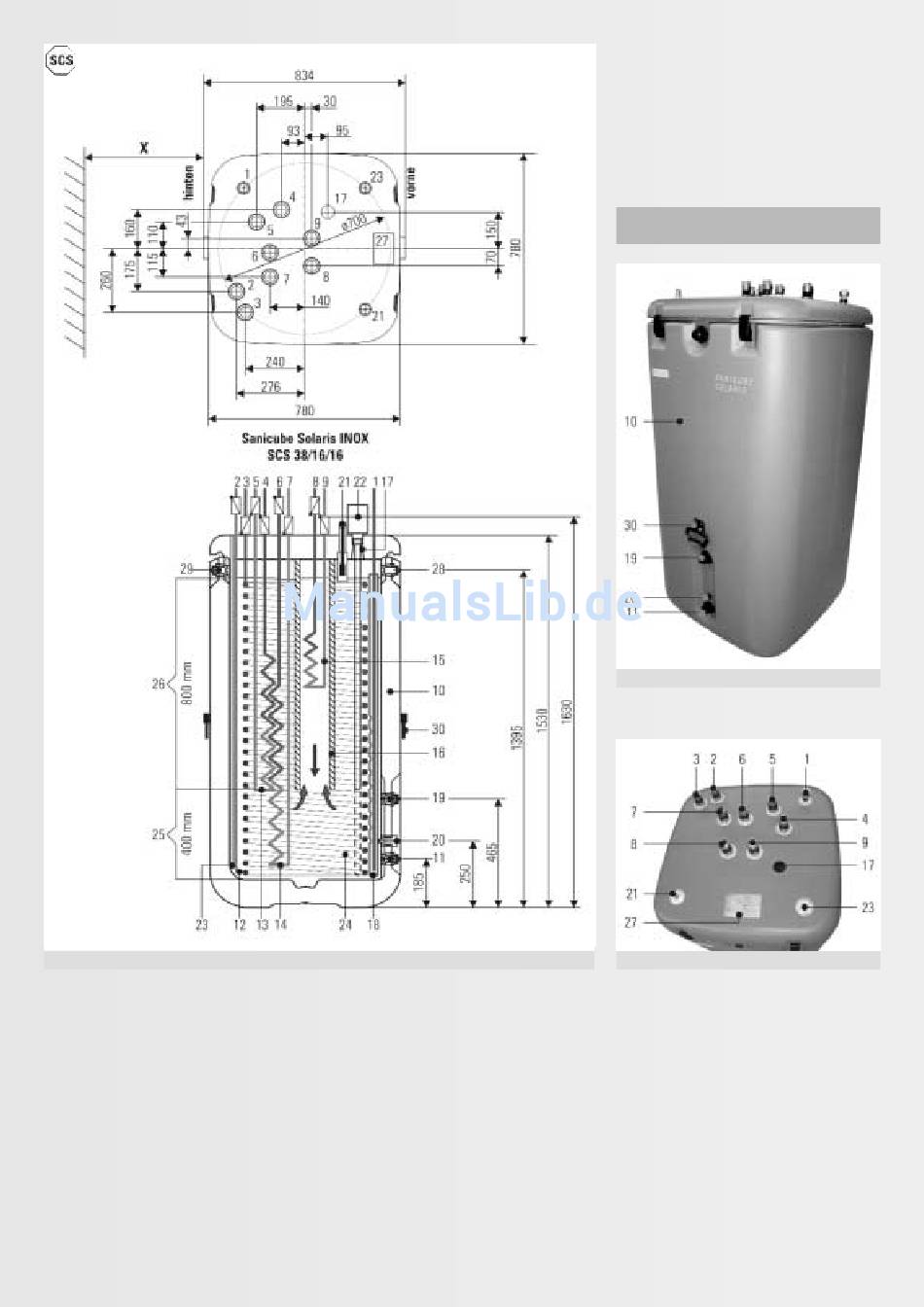

Bild 4.2: Anschlussmaße und schematischer Aufbau SCS
1 Solaris Vorlauf (1" ÜM)
2 Kaltwasser 1) (1" AG)
1)
3 Warmwasser (1" AG)
1)
4 Speicherladung Vorlauf (Heizung 2; 1" AG)
5 Speicherladung Rücklauf 1) (Heizung 2; 1" AG)
6 Speicherladung Vorlauf 1) (2. Wärmequelle;
Heizung 3; 1" AG)
7 Speicherladung Rücklauf 1) (2. Wärmequelle;
Heizung 3, 1" AG)
8 Heizungsunterstützung Vorlauf 1)
- verbinden mit Wärmeerzeuger Rücklauf
9 Heizungsunterstützung Rücklauf
- verbinden mit Heizung Rücklauf
10 Speicherbehälter (doppelwandige Hülle aus
Polypropylen mit PUR-Hartschaum-Wärme-
dämmung)
[ 10 ]
11 Anschluss für Solaris Rücklauf (Tr 32x3 AG mit
Ventileinsatz), Füll- und Entleeranschluss
12 Edelstahl-Wellrohr-Wärmetauscher
zur Trinkwassererwärmung
13 Edelstahl-Wellrohr-Wärmetauscher
zur Speicherladung
14 Edelstahl-Wellrohr-Wärmetauscher zur
Speicherladung über 2. Wärmequelle
15 Edelstahl-Wellrohr-Wärmetauscher
zur Heizungsunterstützung
(1" AG)
16 Wärmedämmhülle für Heizungsunterstützungs-
Wärmetauscher
1) (1" AG)
17 Anschluss für Elektro-Heizstab
18 Solaris Vorlauf Schichtungsrohr
19 Anschluss für Ausgleichsleitung (Tr 32x3 AG mit
Ventileinsatz), für Speichererweiterung
1) mit Schwerkraftbremse (maximal für 95 °C Betriebstemperatur geeignet)
Anschlüsse am Sanicube Solaris
(dargestellt: SCS 38/16/16)
Bild 4.3: Seitenansicht Sanicube Solaris
Bild 4.4: Anschlüsse oben Sanicube Solaris
20 Tauchhülse für Solaris-Rücklauf-Temperatur-
fühler
21 Füllstandsanzeige
22 Elektro-Heizstab (Zubehör)
23 Fühlertauchhülse für Speichertemperaturfühler
24 Druckloses Speicherwasser
25 Solarzone
26 Brauchwasserzone
27 Typenschild
28 Sicherheits-Überlauf-Anschluss vorne
(Tr 32x3 auch als Füllanschluss verwendbar)
29 Sicherheits-Überlauf-Anschluss hinten
(Tr 32x3 auch als Füllanschluss verwendbar)
30 Handgriff
X Empfohlener Wandabstand 200 mm
