6 . 3 M o n t a g e d e s z w e i t e n u n d
w e i t e re r K o l l e k t o re n
1. Zunächst werden die beiden Klemmver-
schraubungen für den zweiten Kollektor (linke
Seite) in die Montageschiene eingeschoben
(Bild 6.3.1), bis sie an die Klemmverschrau-
bungen des zuerst montierten Kollektors
anstoßen.
2. Anschließend werden die Kollektorverbin-
dungselemente aus Connect B in den ersten
Kollektor gesteckt. Die Dichtungsstopfen
sollten zuvor mit dem mitgelieferten Gleitmit-
tel geschmiert werden (Bild 6.3.2 bis 6.3.4).
3. Danach werden die nächsten zwei Kollektor-
sicherungshaken entsprechend Kapitel 6.2
Arbeitsschritt 1 in die untere Montageschiene
eingehängt.
4. Anschließend wird der zweite Kollektor
entsprechend Kapitel 6.2 Arbeitsschritt 2 auf
die Montageschienen gehoben und in die
Sicherungshaken abgesenkt.

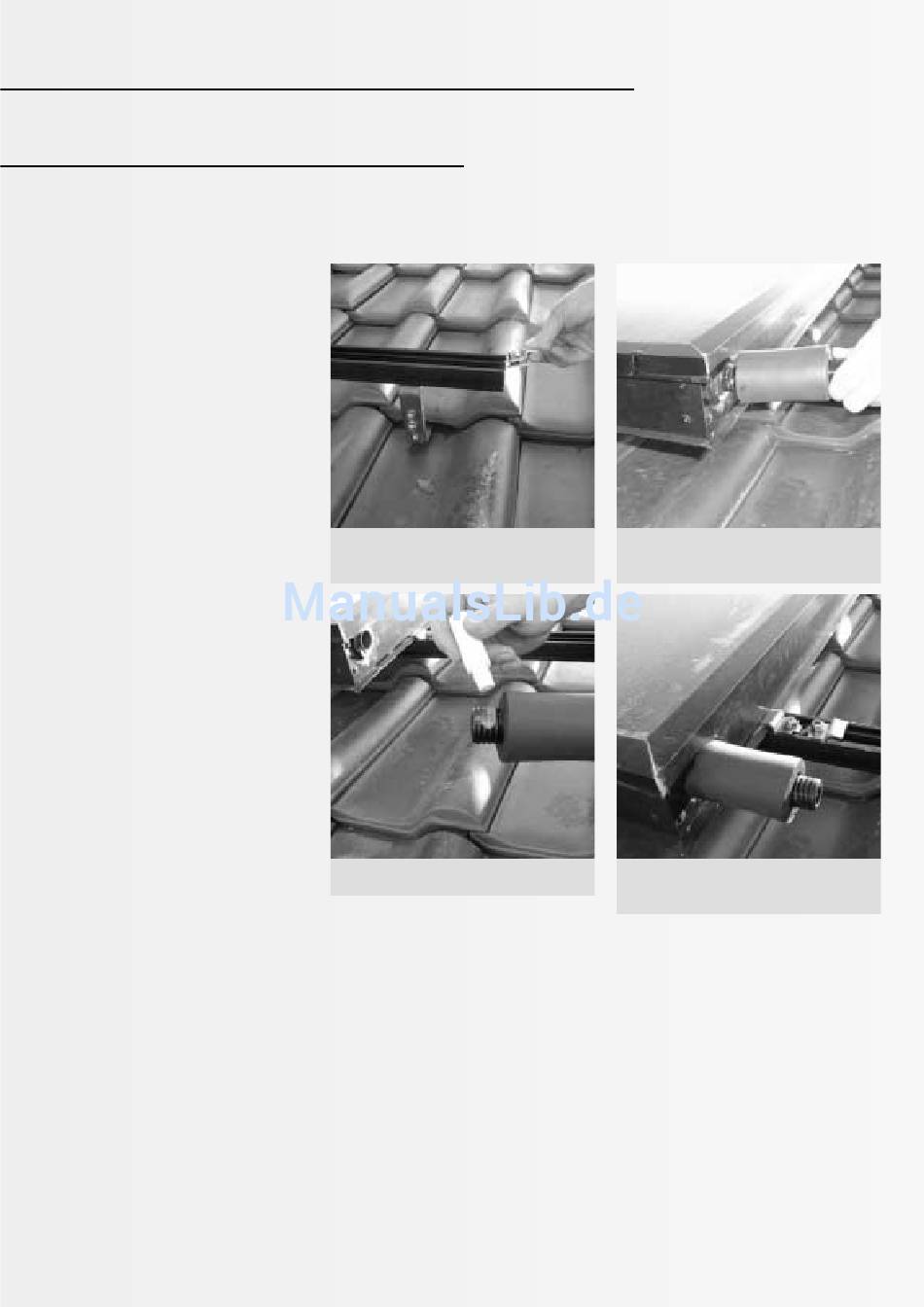

Bild 6.3.1: Klemmverschraubungen bis zum
Anschlag in oberes und unteres Montage-
profil einschieben
Bild 6.3.2: Dichtungsstopfen der Connect B-
Verbindungsrohre mit Gleitmittel schmieren
Bild 6.3.3: Verbindungsrohre in Kollektor-
anschluss einstecken (Dichtungstopfen
geschmiert!)
Bild 6.3.4: Zum Kollektorzusammenbau vor-
montiertes Verbindungsrohr und Klemmver-
schraubung
