Rotex Solaris Montageanleitung Seite 44

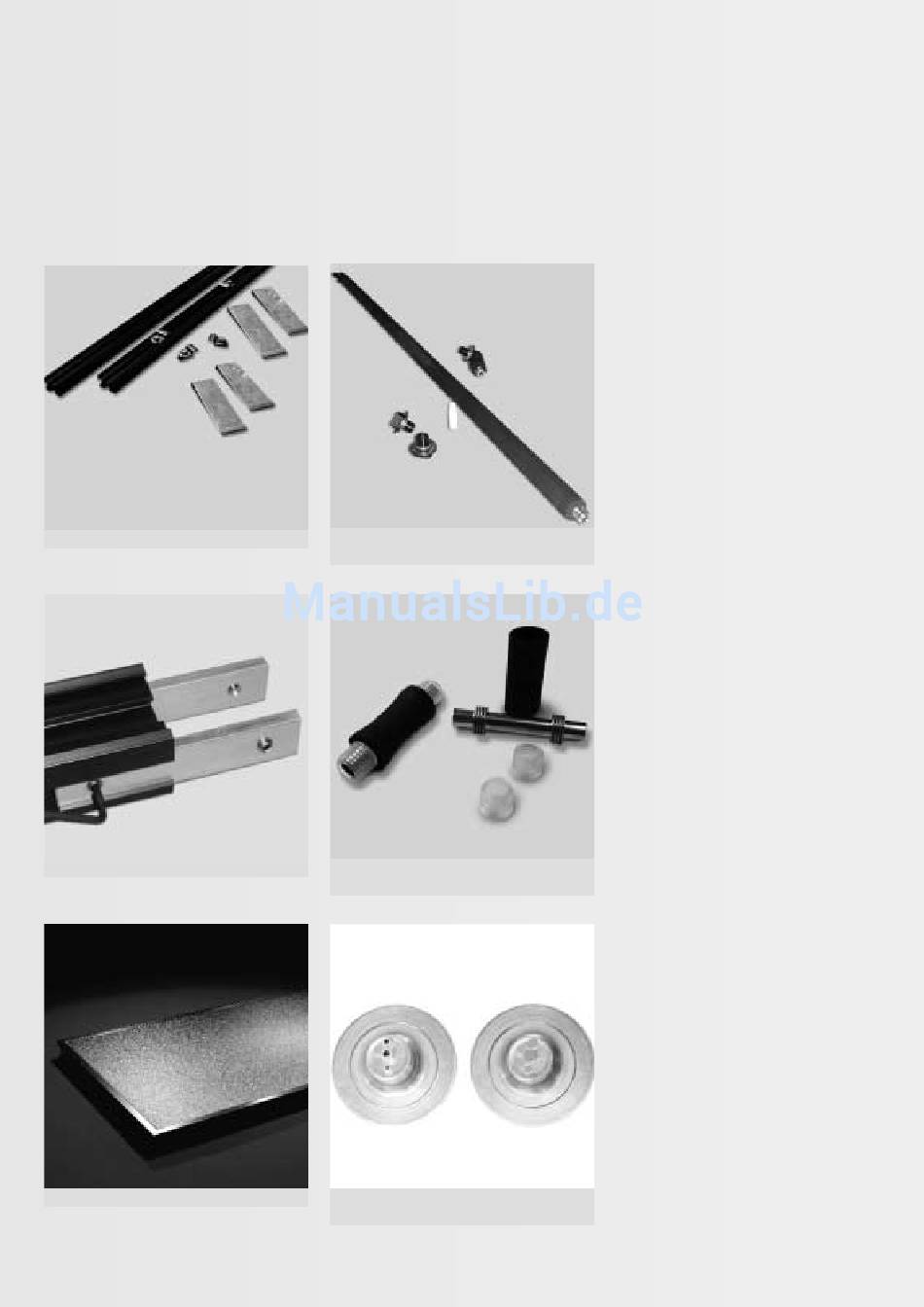

Bild 8.6: Kollektorbefestigungspaket FIX-2
Bild 8.7: Profilverbinder FIX-VB
Bild 8.8: Solaris V26-Flachkollektor
[ 44 ]
Bild 8.9: Kollektoranschluss Solaris
Connect AB
Bild 8.10: Kollektorverbindung Solaris
Connect B
Typ A Typ C
Bild 8.11: Universal-Flachdachdurchführungen
Typ A und Typ C
• Profilverbinder FIX-VB
zum Zusammenbau von FIX-1 und FIX-2
Montageprofilschienen, wenn das Kollektor-
feld aus mehr als zwei Kollektoren besteht.
Das Paket enthält zwei Verbindungsbleche mit
vormontierten Fixierschräubchen und einen
passenden Innensechskantschlüssel (Bild 8.7).
• Hochleistungs-Flachkollektor
Solaris V26
Der Kollektor (H x B x T = 2000 x 1300 x 95 mm)
ist in einem Karton mit Tragegriffmulden an
den Schmalseiten verpackt. Er wiegt ca. 51 kg
(Bild 8.8).
• Kollektoranschlusspaket Connect AB
Der Anschluss-Satz Connect AB enthält ein
montagefertiges wärmegedämmtes 2 m
langes Vorlaufanschlussrohr, ein kurzes Rück-
laufanschlussrohr und zwei Verschlussstopfen,
sowie ein Fläschchen Gleitmittel, den Kollek-
tortemperaturfühler (Pt 1000) und eine
Montageanleitung. Die Anschlussrohre und die
Verschlussstopfen sind mit einem speziellen
Bajonettsystem ausgestattet, das eine
werkzeuglose Montage der hydraulischen
Anschlüsse ermöglicht (Bild 8.9).
• Kollektorverbindungspaket Connect B
Der Verbindungs-Satz Connect B enthält zwei
montagefertige wärmegedämmte Verbindungs-
rohre mit eingearbeiteten Längsausdehnungs-
Kompensatoren, die ebenfalls werkzeuglos
montiert werden können. Zwischen zwei
Kollektoren wird je ein Connect B-Paket
benötigt (Bild 8.10).
Außerdem wird bei den Flachdach-Montagear-
beiten die Flachdachdurchführung Typ A aus
dem Verbindungsleitungspaket für Flachdach
Connect VGF (s. Kapitel 5) und bei wechsel-
seitigem Kollektoranschluss die Flachdach-
durchführung Typ C aus dem Erweiterungs-
paket für Flachdach Connect CF benötigt (Bild
8.11).
