Rotex Solaris Montageanleitung Seite 26

• Profilverbinder FIX-VB
zum Zusammenbau von FIX-1 und FIX-2 Monta-
geprofilschienen, wenn das Kollektorfeld aus
mehr als zwei Kollektoren besteht. Das Paket
enthält zwei Verbindungsbleche mit vormon-
tierten Fixierschräubchen und einen passenden
Innensechskantschlüssel (Bild 6.5).
• Hochleistungs-Flachkollektor
Solaris V26
Der Kollektor (H x B x T = 2000 x 1300 x 95 mm)
ist in einem Karton mit Tragegriffmulden an
den Schmalseiten verpackt. Er wiegt ca. 51 kg
(Bild 6.6).
• Kollektoranschlusspaket Connect AB
Der Anschluss-Satz Connect AB enthält ein
montagefertiges wärmegedämmtes 2 m
langes Vorlaufanschlussrohr, ein kurzes Rück-
laufanschlussrohr und zwei Verschlussstopfen,
sowie ein Fläschchen Gleitmittel, den Kollek-
tortemperaturfühler (Pt 1000) und eine Monta-
geanleitung. Die Anschlussrohre und die Ver-
schlussstopfen sind mit einem speziellen
Bajonettsystem ausgestattet, das eine werk-
zeuglose Montage der hydraulischen
Anschlüsse ermöglicht (Bild 6.7).
• Kollektorverbindungspaket Connect B
Der Verbindungs-Satz Connect B enthält zwei
montagefertige wärmegedämmte Verbin-
dungsrohre mit eingearbeiteten Längsaus-
dehnungs-Kompensatoren, die ebenfalls werk-
zeuglos montiert werden können. Zwischen
zwei Kollektoren wird je ein Connect B-Paket
benötigt (Bild 6.8).
Außerdem wird bei den Aufdach-Montage-
arbeiten die Universal-Dachdurchführung Typ
A aus dem Verbindungsleitungspaket VG
(s. Kapitel 5) und bei wechselseitigem Kollek-
toranschluss die Universal-Dachdurchführung
Typ C aus dem Erweiterungspaket
Connect C benötigt (Bild 6.9).
[ 26 ]

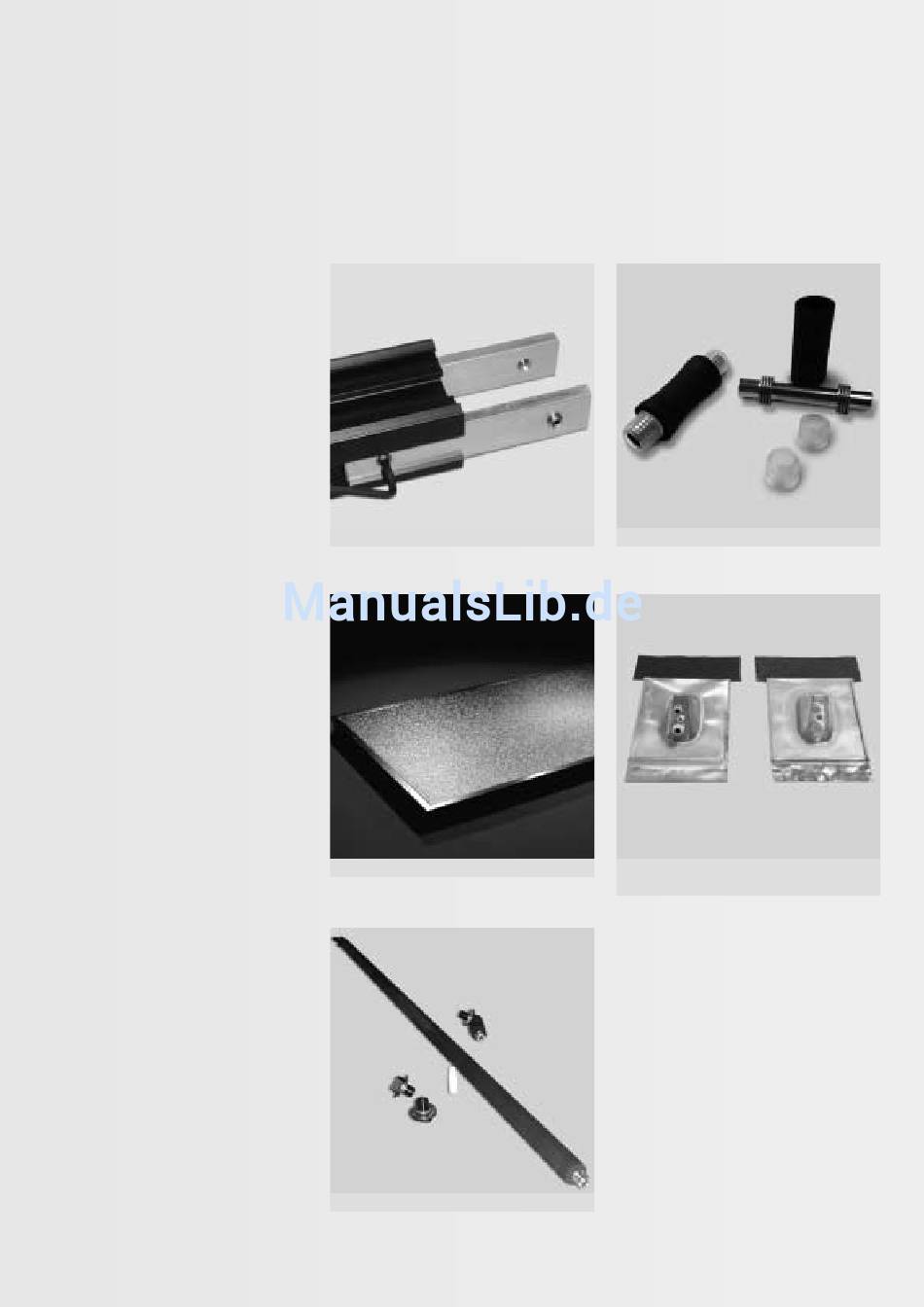

Bild 6.5: Profilverbinder FIX-VB
Bild 6.6: Solaris V26-Flachkollektor
Bild 6.7: Kollektoranschluss Solaris Connect AB
Bild 6.8: Kollektorverbindung Solaris Connect B
Typ A Typ C
Bild 6.9: Universal-Dachdurchführungen
Typ A und Typ C
