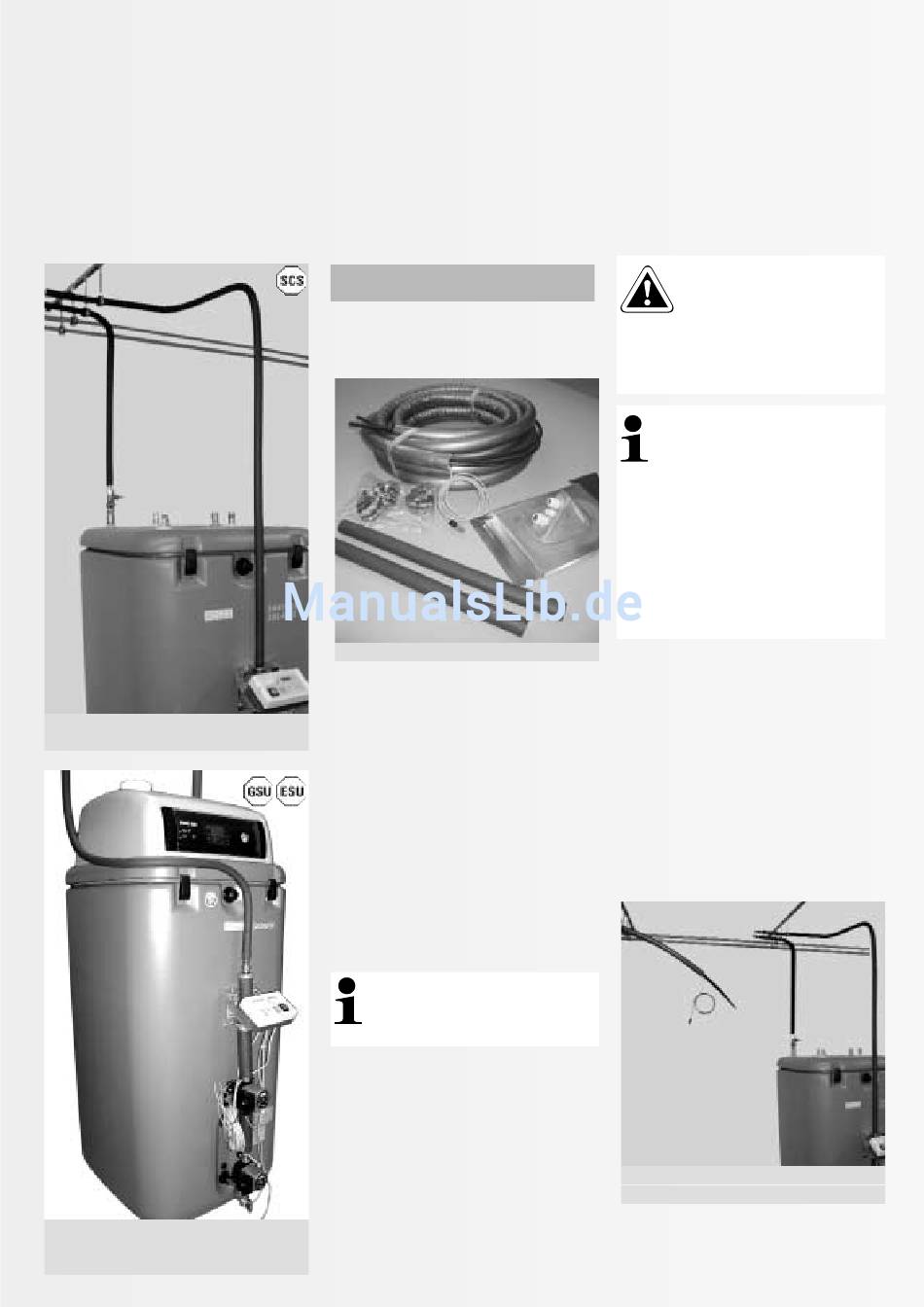

Bild 5.14: fertig am Sanicube Solaris
montierte Baugruppe Connect SCS
Bild 5.15: Connect SCS-Rücklaufrohr so ver-
legen, dass das Schaltfeld der GasSolarUnit
oder E-SolarUnit nicht verdeckt wird
Verbindungsleitung zwischen Kollektor-
feld und Speicher-Aufstellraum
Die Baugruppe Connect VG (Bild 5.16)
besteht aus:
2
3
Bild 5.16: Lieferumfang Connect VG
1 einer 15 m langen Kompakt-Verbindungslei-
tung, bei der die Vorlauf- (14 x 2) und Rück-
laufrohre (16 x 2) aus PEX zusammen mit der
zweiadrigen Kollektorfühlerleitung in einen
Wärmedämmschlauch mit 70 mm Außen-
durchmesser eingezogen sind,
2 10 Befestigungsschellen,
3 2 x 0,65 m UV-beständigem Wärmedämm-
schlauch für den Außenbereich und
4 der Universal-Dachdurchführung, die eine
Leitungsführung mit durchgängigem Gefälle
durch die Dachfläche ermöglicht.
Für Kollektor-Flachdachmontage
wird die Verbindungsleitung Solaris
für Flachdachmontage Connect VGF
(Best.-Nr. 16 47 07) verwendet.
Die Verbindungsleitung wird nun mit stetiger
Steigung von mindestens 2% bis unter die
Dachfläche geführt und mit den Rohrschellen
in geeigneter Weise befestigt.
Wichtig: Über die gesamte
Verbindungsstrecke zwischen
Speicher und Kollektor darf
unter keinen Umständen eine Siphon-
wirkung auftreten. Daher ist auch eine
genau waagerechte Leitungsführung
nicht zulässig!
1
Wenn längere horizontale Strecken
zu überbrücken sind, bei denen nur
geringes Gefälle realisiert werden
kann, empfiehlt es sich, die Leitung an
eine starre Hilfskonstruktion (z. B. Profil-
schiene, Rohr o.ä.) so zu befestigen, dass
sich nicht durch die Wärmedehnung der
Kunststoffrohre zwischen den Befesti-
gungspunkten Wassersäcke bilden kön-
4
nen, oder sie in ein mit Gefälle zu befesti-
gendes Abflussrohr (z. B. HT-Rohr DN 70)
einzuziehen.
Nun müssen die Klemmringverschraubungen
zur Verbindung der PEX- und der VA-Rohre her-
gestellt werden. Durch die unterschiedlichen
Dimensionen des Vorlaufrohres (14 x 2) und
des Rücklaufrohres (16 x 2) ist eine Verwechs-
lung beim Kollektoranschluss ausgeschlossen.
Die Klemmringverschraubungen müssen mit
einem Maulschlüssel SW 25 festgezogen und
mit einem zweiten Maulschlüssel (SW 25 oder
SW 27) oder der Wasserpumpenzange gegen-
gehalten werden (Bild 5.18 bis Bild 5.23).
Bild 5.17: Verbindungsleitung Connect VG mit
durchgängigem Gefälle zum Speicher verlegen
[ 17 ]
