K a p i t e l 5 : D u rc h f l u s s m e s s e i n ri c h t u n g ,
V e r b i n d u n g s l e i t u n g , F ü h l e r u n d S t ro m -
v e rs o rg u n g a n s c h l i e ß e n , B a l a n c e L i n e

Durchflussmesseinrichtung

Der Solaris FlowSensor (FLS; im Lieferumfang
RPS-2 enthalten) ist eine Messeinrichtung,
die gleichzeitig die Durchflussmenge durch das
Kollektorfeld und die Vorlauftemperatur er-
fasst. Der Messbereich liegt zwischen
0 und 20 Litern pro Minute (Durchflussmenge)
und 0-120 °C (Vorlauftemperatur). Die Mess-
werte können an der Regelung Solaris R2 an-
gezeigt werden. Die Regelung Solaris R2 über-
nimmt bei Inbetriebnahme der Anlage auto-
matisch das Einstellen des passenden Durch-
flusses. Hierzu wird die Betriebspumpe
drehzahlgeregelt. Der FlowSensor wird direkt
auf den Solaris-Vorlaufanschluss des Sanicube
Solaris geschraubt (Bild 5.1 bis 5.3).
Für Solaris Anlagen ohne die neue Solaris-
R2-Differenztemperaturregelung (bis 08/2005)
wird anstatt des FlowSensors der Flow-Guard
angeboten, der als Zubehör erhältlich ist (Art-
Nr: 16 41 02). Der Solaris FlowGuard ist ein
Einregulierventil mit integrierter Durchflussan-
zeige, mit dem die Durchflussmenge durch das
Kollektorfeld eingestellt werden kann. Der
Anzeigebereich liegt zwischen 2 und 16 Litern
pro Minute. Der FlowGuard wird, wie auch der
FlowSensor, direkt auf den Solaris-Vorlaufan-
schluss des Sanicube Solaris geschraubt
(Bild 5.1 bis 5.3).
- Flachdichtung einlegen!
- Durchflussrichtung beachten!
- Überwurfmutter festschrauben!
[ 14 ]
Anmerkung: Viele Förderprogramme
zur Energieeinsparung oder der
Nutzung regenerativer Energie-
quellen verlangen den Einbau von ge-
eigneten Einrichtungen zur Funktions-
kontrolle der geförderten Anlage. Die
digitale Solaris R2-Differenztemperatur-
regelung in Verbindung mit dem Flow-
Sensor erfüllt (genauso wie die Solaris
Differenztemperaturregelung zusammen
mit dem FlowGuard; bis 08/2005) die An-
forderungen an ein geeignetes Funktions-
kontrollgerät.
Alternativ zum FlowSensor oder Flow-
Guard könnte auch bauseits ein Wärme-
mengenzähler eingebaut werden. Im
Gegensatz zu herkömmlichen Solar-
anlagen, die mit Frostschutzmittelzugabe
betrieben werden, bestehen beim Solaris-
system keine besonderen Anforderungen
bezüglich des Mediums an den Wärme-
mengenzähler. Der Durchflussmessteil
wird direkt oberhalb der RPS 2 montiert.
Der externe Vorlauf-Temperaturfühler
wird dann an Stelle des FlowGuard auf
den Solaris-Vorlaufanschluss des
Sanicube Solaris montiert. Das einge-
setzte Formstück sollte über beidseitig
flach einzudichtende 1"-Außengewinde
verfügen oder es muss entsprechend
reduziert werden. Die verwendeten
Bauteile sollten aus nichtrostenden
Materialien bestehen.

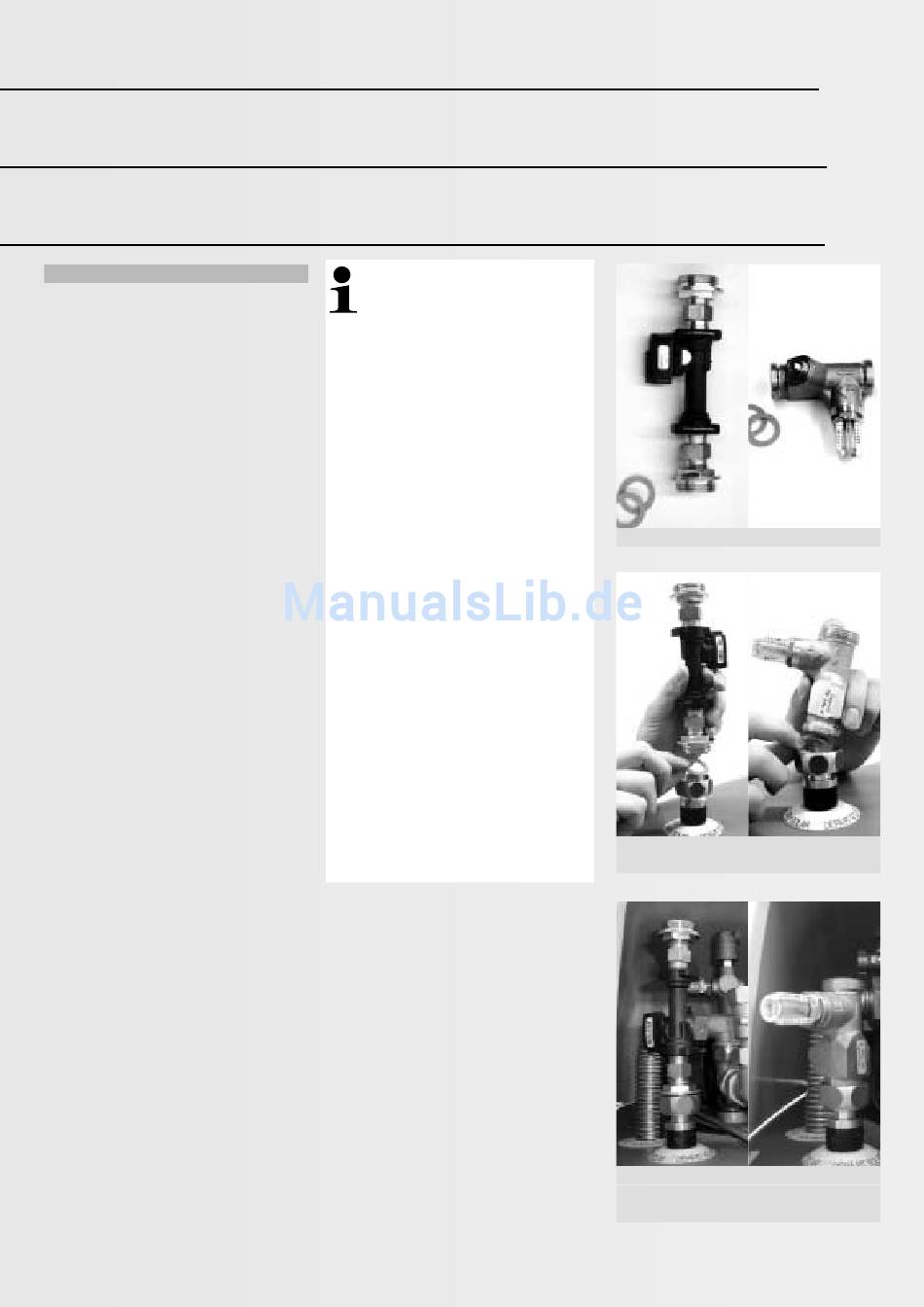

Bild 5.1: FlowSensor/FlowGuard
Bild 5.2: FlowSensor/FlowGuard auf Solaris-
Vorlaufanschluss montieren
Bild 5.3: FlowSensor/FlowGuard montiert auf
Solar-Vorlaufanschluss der GasSolarUnit/
E-SolarUnit
