Rotex Solaris Montageanleitung Seite 28

7. Dazu werden je zwei Verbindungsbleche aus
dem Paket FIX-VB pro Montageschiene bis zur
Hälfte in das seitliche Nutprofil eingeschoben
und mit den Stiftschrauben fixiert (Innensechs-
kantschlüssel SW 3, Bild 6.1.3). Verbindungs-
bleche zunächst nur einseitig festschrauben,
damit die einzelnen Montageprofile separat
auf die Dachhaken montiert werden können
(vgl. Arbeitsschritt 9).
8. Aufdachhaken mit mindestens zwei Holz-
schrauben (SW 13) auf den Dachsparren fest-
schrauben (Bild 6.1.4).
9. Montageprofilschiene von der Seite auf die
vormontierten Gleitsteine in den Dachhaken-
Oberteilen einschieben. Danach ggfs. Verbin-
dungsbleche festschrauben.
10. Selbstsichernde Muttern, mit denen die
Gleitsteine auf den Aufdachhaken befestigt
sind, festschrauben. Dabei Montageprofil-
schiene parallel zu den Dachziegelkanten aus-
richten (Bild 6.1.5 bis 6.1.7).
11. Bei gleichseitigem Anschluss (bis zu drei
Kollektoren) mit Höhenverstellung Montage-
schiene genau waagerecht ausrichten – Mit
Wasserwaage horizontale Position prüfen!
12. Bei mehr als drei Kollektoren oder
wenn eine exakt waagerechte Ausrichtung der
Montageschiene nicht möglich ist, müssen die
Kollektoren wechselseitig angeschlos-
sen werden. Bei wechselseitigem Anschluss
sollte die Montageschiene mit einem leichten
Gefälle zum Rücklaufanschluss (Wasserzulauf
am unteren Kollektoranschluss) ausgerichtet
werden. Ein Gegengefälle ist in jedem Fall zu
vermeiden.
Achtung: Bei gleichseitigem
Anschluss (bis zu drei
Kollektoren) muss die untere
Montageschiene genau waagerecht ver-
legt werden, da sonst die automatische
Entlüftung der Kollektoren beim Befüllen
oder das Leerlaufen bei Pumpenstillstand
nicht zufriedenstellend funktioniert!
Bei wechselseitigem Anschluss leichtes
Gefälle zum unteren Kollektoranschluss
einstellen!
[ 28 ]

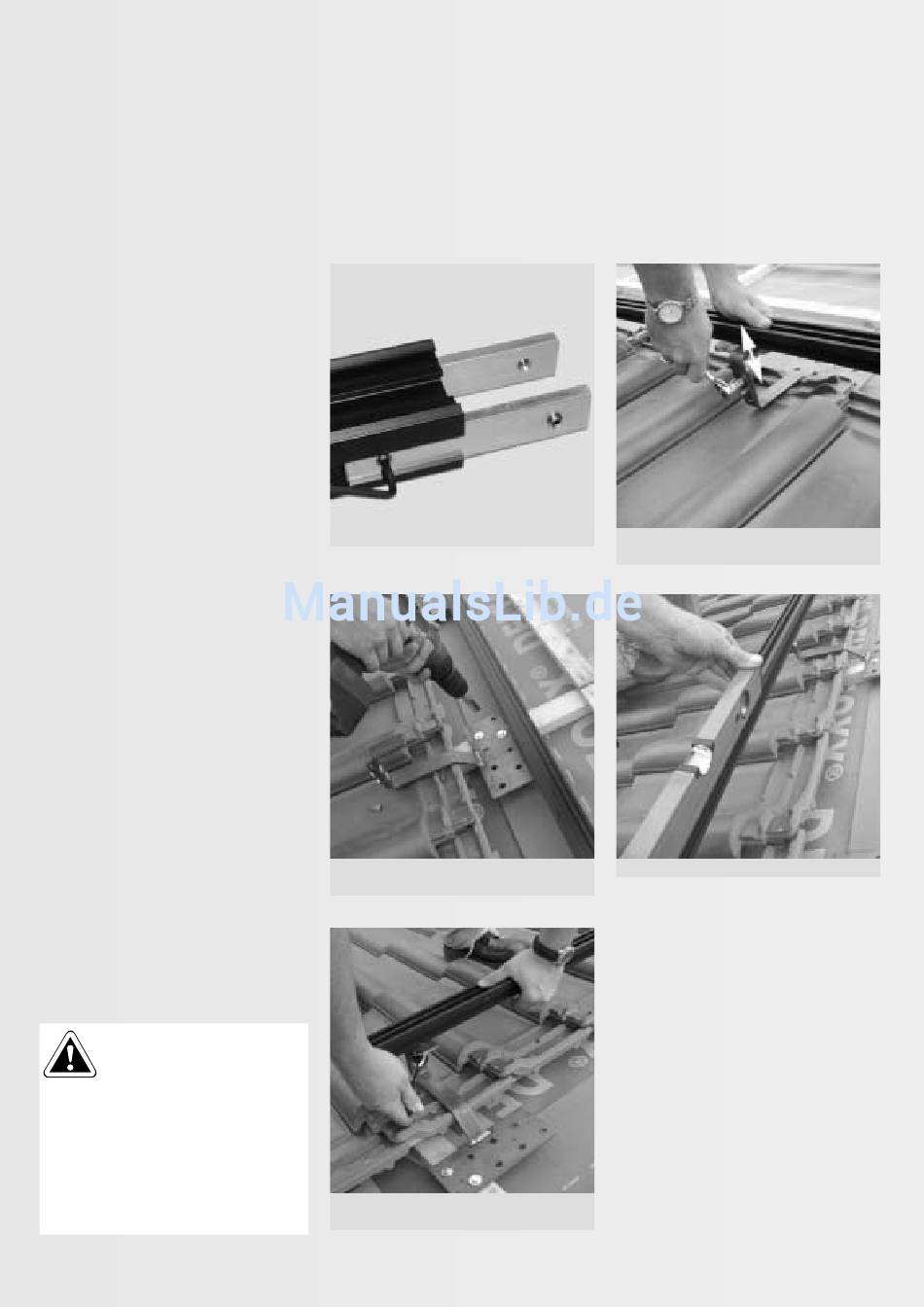

Bild 6.1.3: Einzelprofile mit FIX-VB verbinden
Bild 6.1.4: Aufdachhaken mit mindestens zwei
Schrauben auf Dachsparren festschrauben
Bild 6.1.5: Profile ausrichten und auf Aufdach-
haken-Oberteil festschrauben
Bild 6.1.6: Höhenverstellung der Aufdach-
haken
Bild 6.1.7: Profile ausrichten
