Verbindungsleitung

Die anschlussfertig vorkonfektionierte, wärme-
gedämmte Verbindungsleitung zwischen Spei-
cher und Kollektorfeld ist aufgeteilt in die Bau-
gruppen Connect SCS und Connect VG.
Zunächst wird die aus ROTEX VA-Rohren (Ver-
bund-Aluminium-PEX-Rohre) konfektionierte
Baugruppe Connect SCS (Bild 5.4) montiert.
Sie besteht aus:
- einem ein Meter langen Vorlauf-Verbindungs-
rohr, das auf der Speicher-Anschlussseite mit
einer 1"-Überwurfmutter, auf der anderen
Seite mit einer Klemmringverschraubung
14 x 2 ausgestattet ist, und
- einem zwei Meter langen Rücklauf-Ver-
bindungsrohr, das zur Befestigung an der
Regelungs- und Pumpen-Station mit einer
1 / "-Überwurfmutter und auf der anderen Seite
2
mit einer Klemmringverschraubung 16 x 2
versehen ist (Bild 5.5).
Mit diesen Verbindungsrohren kann ohne Bie-
gewerkzeug eine formbeständige, optisch an-
sprechende Verbindung zur Decke des Aufstell-
raums hergestellt werden.
Das Rohr wird von Hand mit einem minimalen
Biegeradius von 10 cm entsprechend der Auf-
stell- und Anschluss-Situation vorgebogen
(Bild 5.6). Dabei ist zu beachten, dass über die
gesamte Länge der Verbindungsleitung ein
durchgehendes Gefälle einzuhalten ist.
Das kürzere Vorlauf-Verbindungsrohr wird auf
den FlowSensor geschraubt. Falls anstelle des
Solaris FlowSensor ein Wärmemengenzähler
in die Solaris-Anlage eingesetzt wird, ist an
dieser Stelle bauseits ein Anschlussstück für
die Vorlauftemperatur-Messstelle zu montie-
ren. Die 1"-Überwurfmutter wird mit der
Wasserpumpenzange festgezogen (Bild 5.7 bis
5.10).
Wichtig: Siphonbildung in der
Verbindungsleitung kann zu
Funktionsstörungen und
Materialschäden führen. Leitung muss
auch unter der Decke mit stetigem Gefälle
verlegt werden.

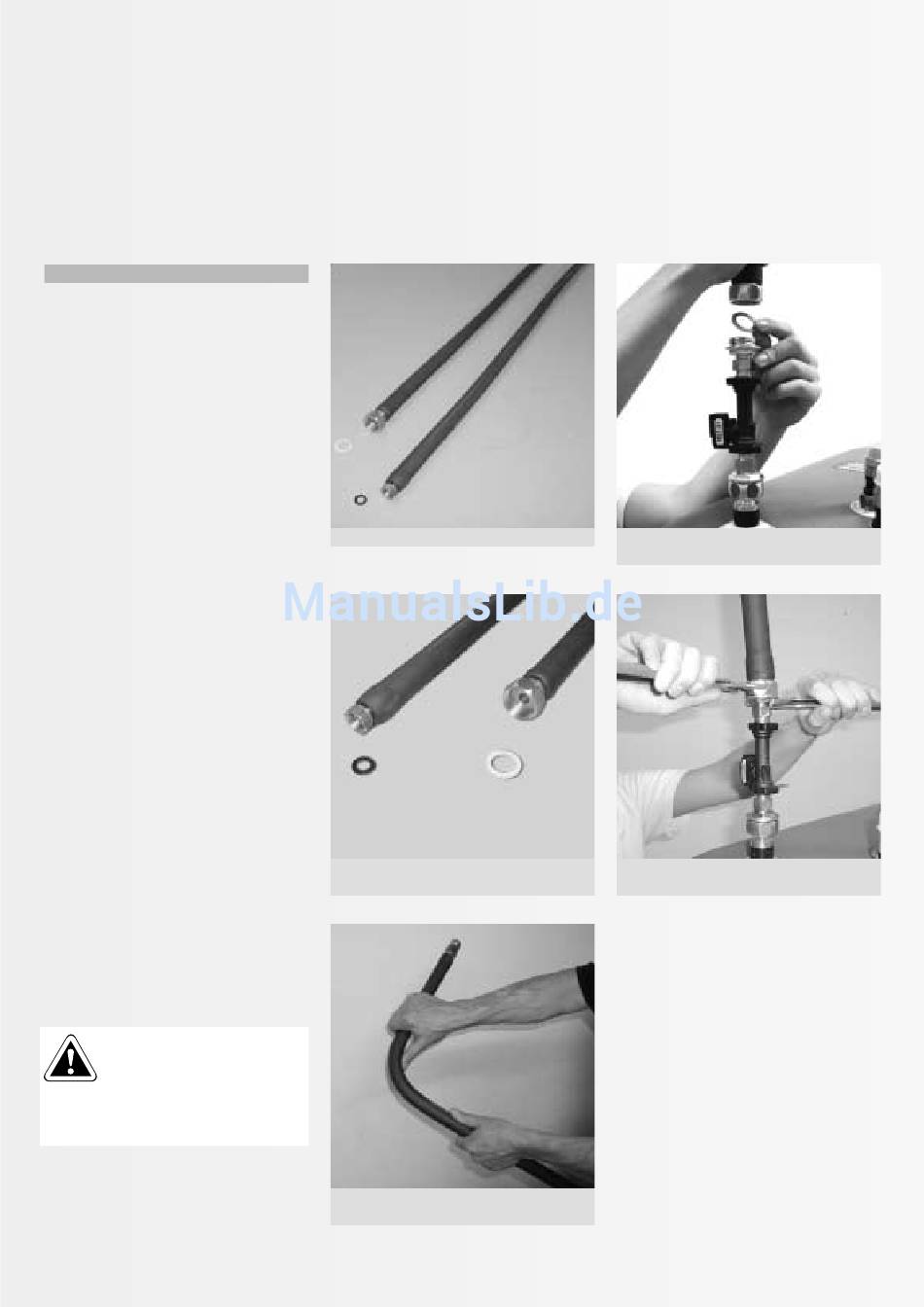

Bild 5.4: Connect SCS
1 2
Bild 5.5: Connect SCS-Anschlussrohre-
Speicherseite 1 Rücklauf
Bild 5.6: Connect SCS Vorlaufrohr zurecht-
biegen
Bild 5.7: Dichtung am Vorlaufanschluss
einlegen
Bild 5.8: Connect SCS-Vorlaufrohr auf Flow-
2 Vorlauf Sensor/FlowGuard montieren
